3. Caractéristiques techniques
Dimensions : env. 230 x 175 x 320 mm 3
Ecart des alésages : env. 76 mm
Masse : env. 1,5 kg
4. Manipulation
4.1 Montage et démontage d'un tube thermoio-
nique
• Ne monter et ne démonter le tube que lorsque
les dispositifs d'alimentation sont éteints.
• Repousser complètement en arrière le coulis-
seau de fixation.
• Insérer le tube thermoionique entre les pinces.
• Avec le coulisseau, fixer le tube entre les pin-
ces.
• Pour démonter le tube, ramener le coulisseau
en arrière et dégager le tube.
4.2 Montage des bobines Helmholtz (U191051)
• Insérer le tube thermoionique dans le porte-
tube, comme décrit ci-dessus.
• Enficher les bobines dans les alésages en veil-
lant à ce que les connexions soient orientées
vers l'extérieur. Pour cela, glisser vers le haut le
manchon enfichable sur la barre de support et
introduire la barre de biais dans les alésages.
• Enfoncer le manchon dans l'alésage et fixer
ainsi les bobines.
4.3 Montage de la bobine supplémentaire
(U19106)
• Placer la bobine sur la fourche supérieure.
• Glisser le coulisseau au-delà de la lèvre de la
bobine et fixer ainsi cette dernière.
4.4 Montage de l'équivalent optique (U10172)
• Insérer le disque en aluminium avec le réseau
à croix par derrière dans la colonne de sup-
port.

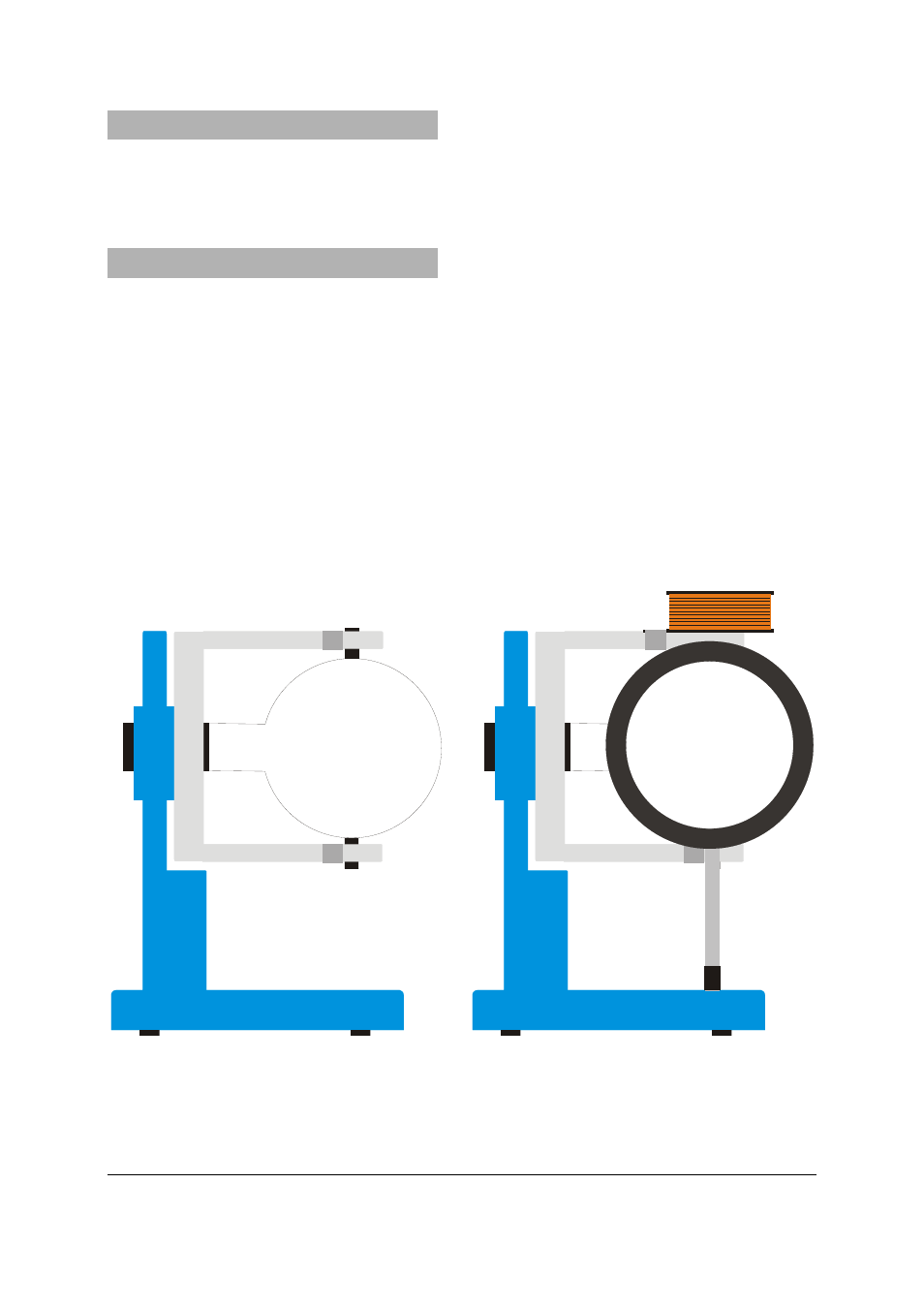

Fig. 1 Montage d'un tube (à gauche); d'un tube, des bobines Helmholtz et de l'équivalent optique (à droite)
