9
Instrucciones de uso
3B SCIENTIFIC® PHYSICS
U15400 Dilatómetro / Aparato para dilatación
3/03 ALF
®
3 4 4
1
2
8
7
6
5
El dilatómetro se utiliza para la determinación cuanti-
tativa de la dilatación de cuerpos sólidos en función
del material, longitud y temperatura.
1. Advertencias de seguridad
• Atención: La realización de este experimento se
lleva a cabo con vapor.
• No toque los tubos calientes con las manos. Utilice
paños como protección cuando cambie los tubos.
• No someta los tubos de cristal a cargas mecánicas.
2. Descripción: datos técnicos
El dilatómetro se compone de un listón de base con
apoyo fijo, apoyo guía, indicador y escala proyectable.
Incluye también tres tubos de prueba, de hierro, latón
y vidrio.
Es apto para su proyecciones con un proyector de luz
de diurna (véase figura 2).
Dimensiones: 730 mm x 50 mm x 200 mm
Dimensión de la escala: 140 mm x 200 mm
Escala: 140 mm x 200 mm

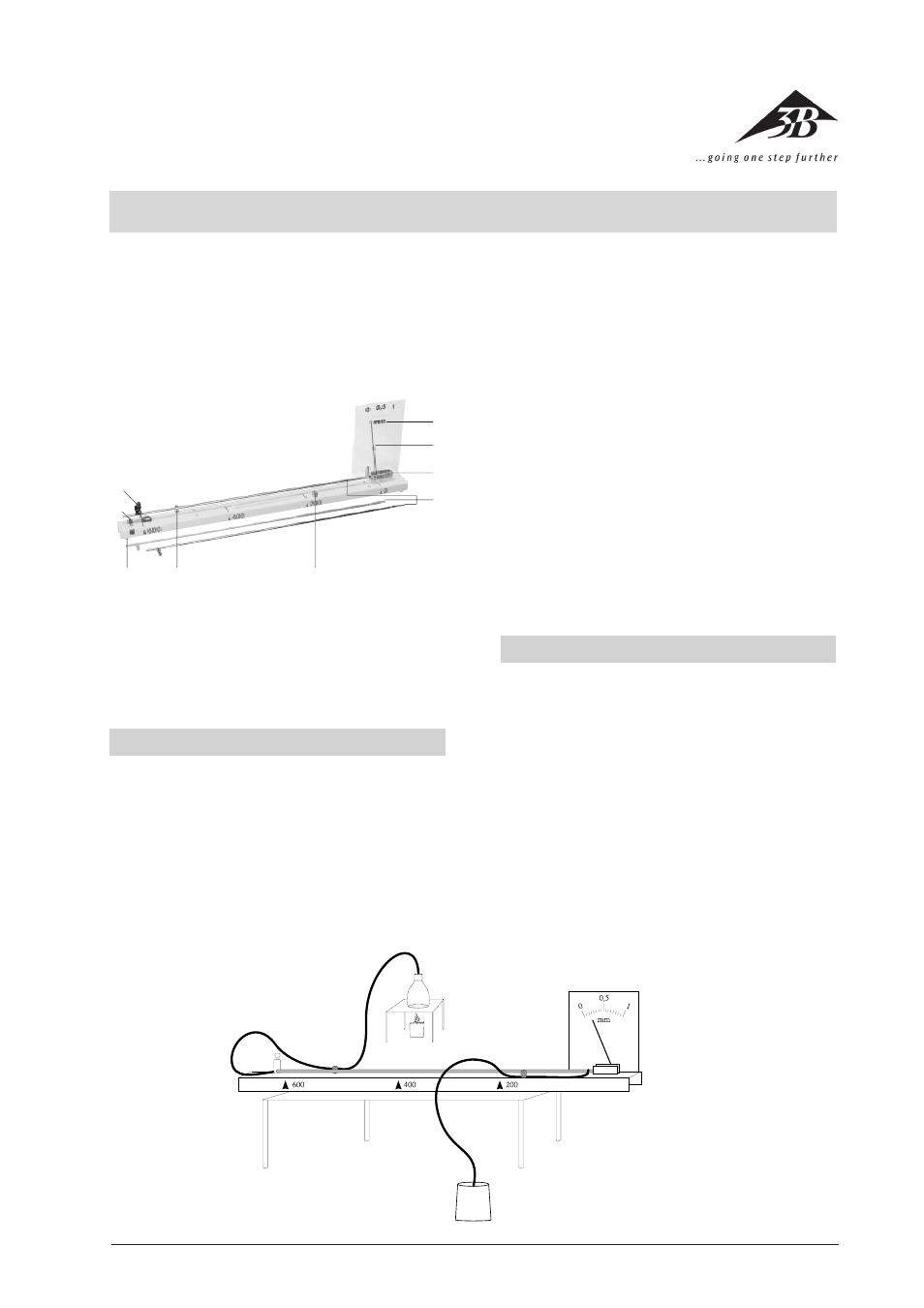

Figura 1
1 Apoyo fijo con tornillo de fijación del tubo y tornillo de sujeción
2 Tornillo con varilla de apoyo (véase figura 2)
3 Listón de base
4 Resorte de ajuste para la contención de las mangueras
5 Apoyo guía con engranaje para el indicador
6 Tubos de muestras
7 Indicador
8 Escala
