5
Instructions de service
3B SCIENTIFIC® PHYSICS
U15400 Dilatomètre / appareil de dilatation linéaire
3/03 ALF
®
Le dilatomètre permet de prouver et de déterminer
quantitativement l’extension linéaire de corps solides
comme une fonction du matériau, de la longueur et
de la température.
1. Consignes de sécurité
• Prudence ! L’expérience utilise de la vapeur brû-
lante.
• Ne pas toucher avec les mains le tube réchauffé.
Pour remplacer le tube, utiliser un chiffon.
• Ne pas exposer le tube en verre à des charges mé-
caniques.
2. Description, caractéristiques techniques
Le dilatomètre est constitué d’une tige de base avec
palier fixe, palier de guidage, pointeur et graduation
projectible. Trois échantillons sont fournis : acier, lai-
ton et verre.
Convient à la projection sur un rétroprojecteur (cf. Ill. 2).
Dimensions : 730 mm x 50 mm x 200 mm
Dimension de la graduation : 140 mm x 200 mm
Graduation :
140 mm x 200 mm
Plage de mesure : 1 mm
Précision de lecture : 0,05 mm
Longueur de tube : env. 650 mm
Masse : env. 2 kg

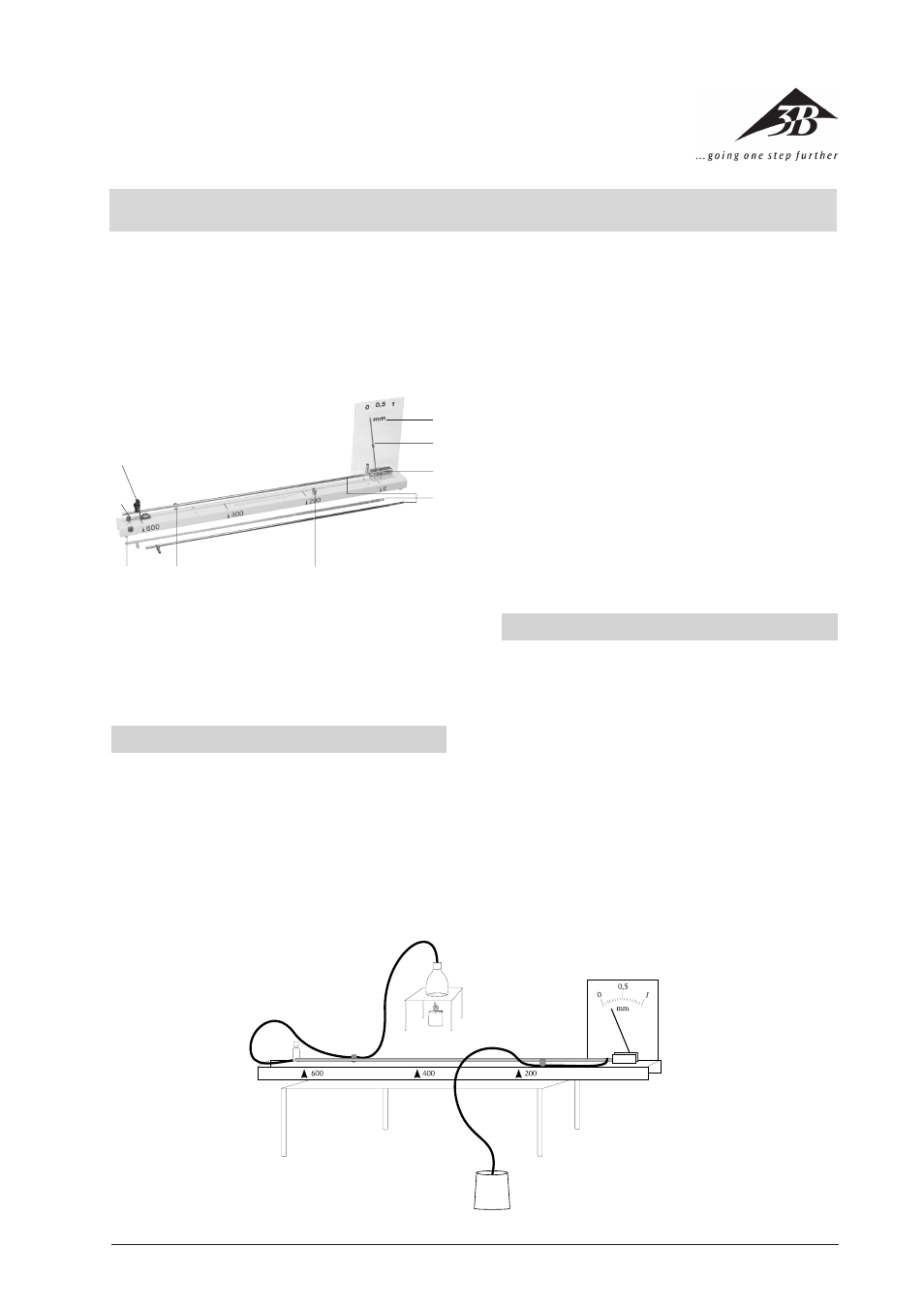

1 Palier fixe avec vis pour la fixation du tube et vis d’ancrage
2 Vis pour barre de trépied (cf. Fig. 2)
3 Tige de base
4 Attache à ressort pour fixer les tuyaux
5 Palier de guidage avec rouage pour pointeur
6 Eprouvette
7 Pointeur
8 Graduation 3 4 4
1
2
8
7
6
5
Figure 1
