6

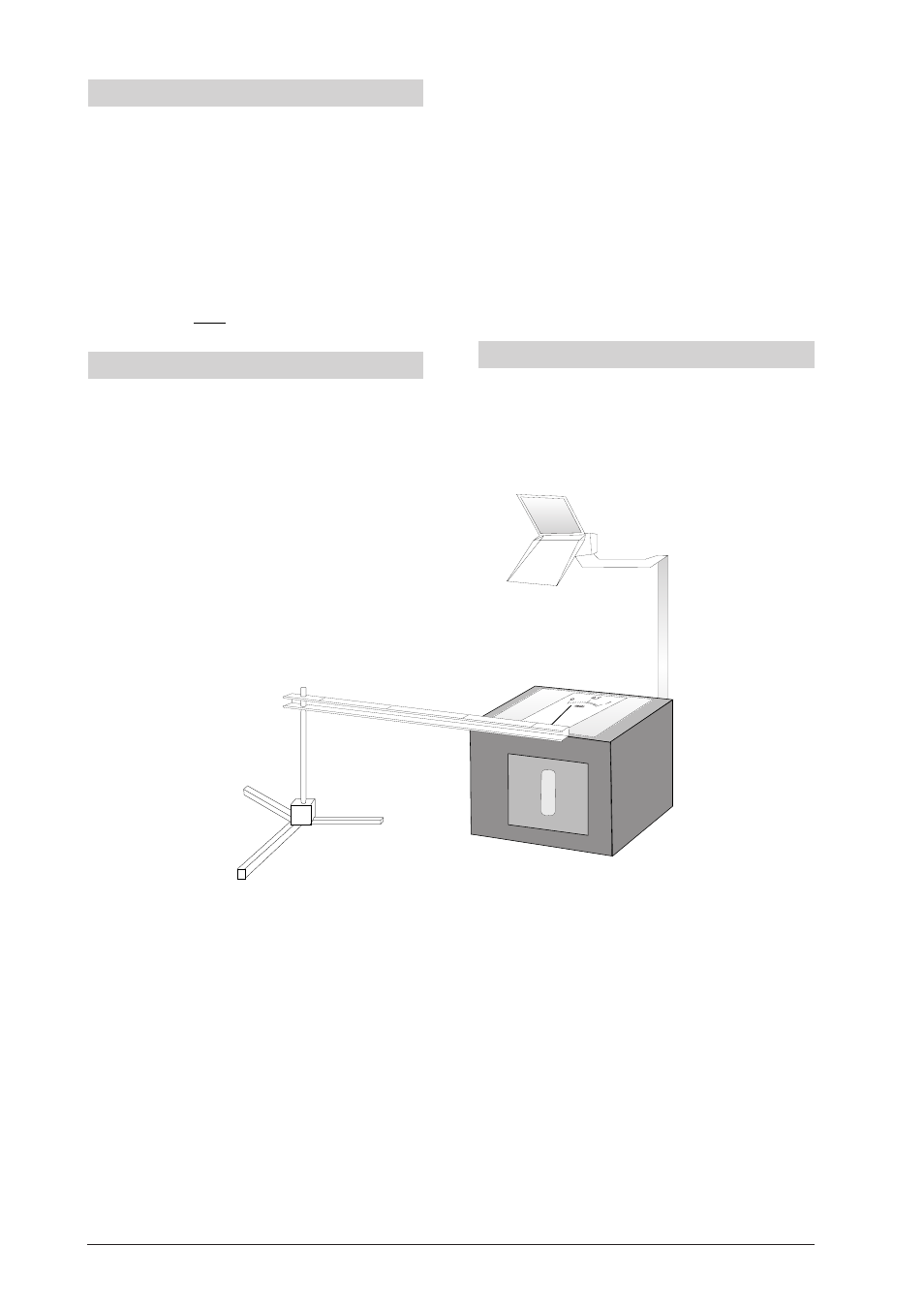

Figure 2
3. Principe
Pour déterminer le coefficient de dilatation linéaire
α
des différents matériaux, il est indispensable de déter-
miner la dilatation des tubes à une augmentation de
température
∆T définie. Pour cela, on réchauffe les
tubes à 100° C avec de la vapeur d’eau et on détermine
la différence
∆T par rapport à la température ambiante.
La croissance en longueur
∆l résulte de la déviation de
l’aiguille. Compte tenu de la longueur de tube I entre
les deux points d’appui, on peut calculer le coefficient
de dilatation à l’aide de l’équation suivante :
α =
⋅
∆
∆
l
l
T
4. Manipulation
• Attacher le palier fixe sur l’un des repères 200, 400
ou 600.
• Placer l’extrémité ouverte de l’éprouvette dans le
palier fixe et l’extrémité fermée dans le palier de
guidage, puis fixer l’éprouvette avec la vis. La vis
doit s’engrener dans la rainure du tube.
• Brancher les tuyaux comme le montre la figure 1 et
placer le récipient collecteur sous le tuyau.
• Le cas échéant, régler le pointeur sur zéro.
Articles supplémentaires nécessaires pour réchauffer
l’éprouvette :
Générateur de vapeur ou bec Bunsen avec erlenmeyer
5. Rangement
Pour éviter d’endommager le tube en verre, fixer ce-
lui-ci sous la tige de base.
