2
muito longa é substituída a tijela preenchida de
água por uma placa de metal escurecida que é
aquecida pela radiação da lâmpada incandescente.
Essa radiação infravermelha é aproximadamente
comparável à radiação infravermelha da Terra. Se
for medida a porção dessa energia que foi trans-
mitida pela radiação após a passagem pela câmara
de absorção, então vê-se um forte enfraquecimento
quando a câmara de absorção está preenchida com
um gás de efeito estufa.
Como gás de efeito estufa é utilizado o butano por
causa da facilidade, que se encontra em forma
líquida num bujão.
4. Preparação da câmara de absorção
• Caso necessário, tanto a câmara de absorção
como a "câmara de absorção com torneiras"
podem ser fechadas em ambas pontas com a
folha de celulóide.
• Para tal, abrir o fecho de encaixe e retirar o
tubo de metal do suporte.
• Esticar a folha de reposto sobre a extremidade
do tubo e fixar com fita adesiva.
• Recolocar o tubo de metal no suporte e fechar o
fecho de encaixe.
Adicionalmente necessário:
1 bujão de reposto de gás butano (gás de isqueiro)
• Abrir ambas torneiras da "câmara de absorção
com torneiras".
• Conectar o bujão de butano com uma torneira
utilizando a mangueira fina incluída no
fornecimento.
• Instalar a câmara de absorção de modo que a
segunda torneira aponte para cima e sirva de
abertura de evacuação para o ar expulso.
• Premer a válvula do bujão de butano para que
o gás flua na câmara de absorção.
• Fechar a torneira após introduzir a quantidade
de gás prevista.
Observação:
A câmara de absorção está agora pronta para operar
durante várias horas. Alternativamente, o gás pode
também ser introduzido durante a experiência.
Deixa-se entrar gás até que a incidência de radiação
infravermelha de onda longa no ar tenha perdido
sensivelmente intensidade.
No lugar do butano, pode-se também utilizar uma
mistura de propano-butano para realizar as
experiências, mistura que se encontra nos cartuchos
para queimadores a gás. Aqui deve-se novamente
considerar as diretivas de proteção contra
incêndios. A absorção é praticamente tão forte
quanto com o butano.
A execução das experiências também e possível com
dióxido de carbono. A absorção da radiação
infravermelha de onda longa, porém, é algo mais
fraca.

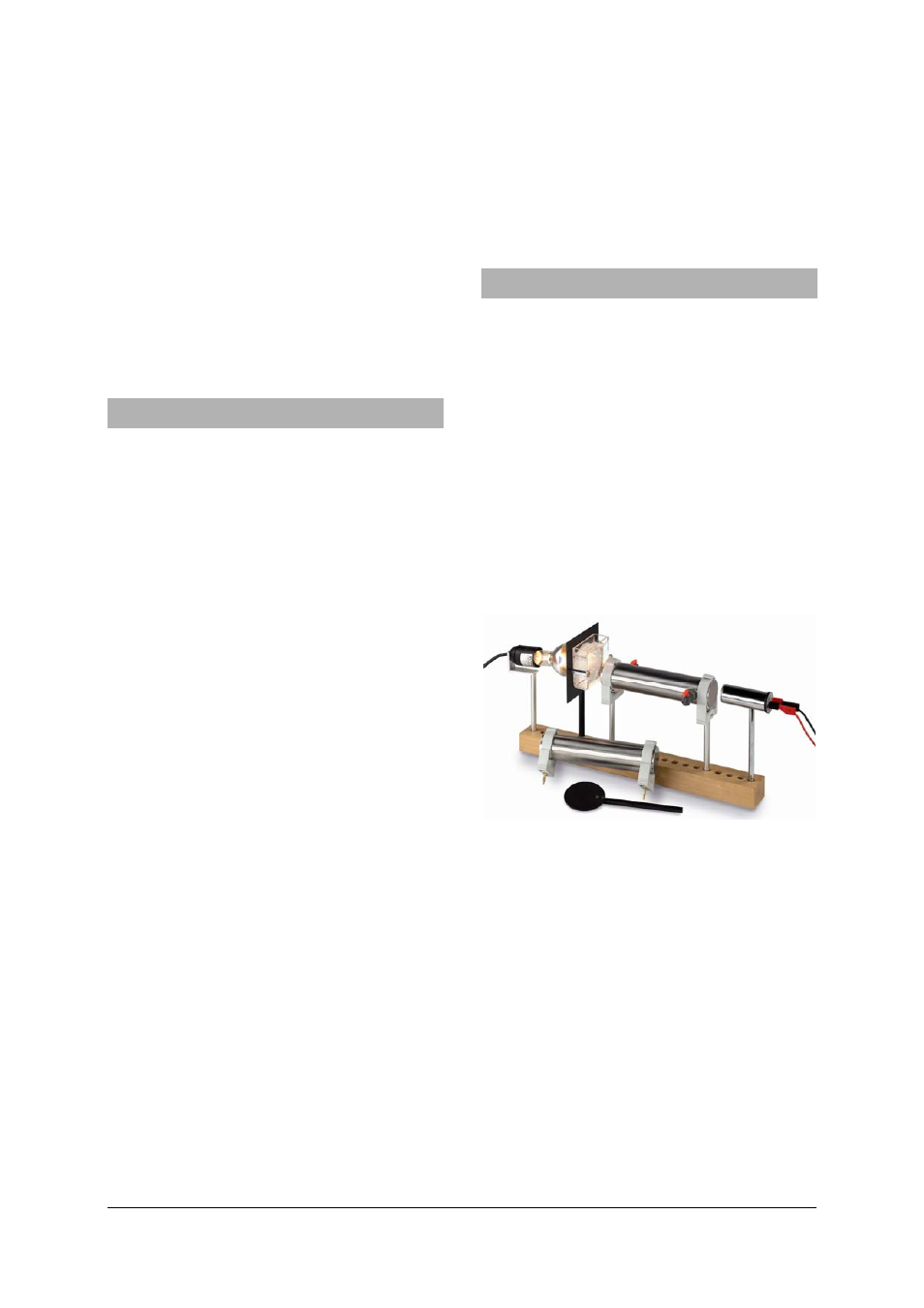

5. Montagem experimental
Adicionalmente necessário:
1 Coluna térmica segundo Moll U8441301
1 Microvoltímetro (230 V, 50/60 Hz) U8530501-230
ou
1 Microvoltímetro (115 V, 50/60 Hz) U8530501-115
Alternativa:
1 Multímetro ESCOLA10 U8531160
1 Amplificador de medição S U8532161
1 Transformador 12 V (230 V, 50/60 Hz)
U8475430-230
ou
1 Transformador 12 V (115 V, 50/60 Hz)
U8475430-115
• Inserir a haste com rosca de lâmpada no orifício
na extremidade esquerda da placa base.
• Aparafusar a lâmpada incandescente de refletor
e instalar ao longo da placa base.
• Preencher a tijela de plástico com água e inserir
no orifício à esquerda mais próximo.
• Posicionar a câmara de absorção com as varas
de apoio no percurso do raio de modo que
esteja distante de aproximadamente 1 cm da ti-
jela.
• Inserir a coluna segundo Moll na extremidade
direita da placa base e logo conectar com o
medidor de tensão.
• Apontar a abertura da coluna térmica segundo
Moll para a radiação incidente e retirar a tampa
de proteção.
