3B SCIENTIFIC® PHYSICS



1

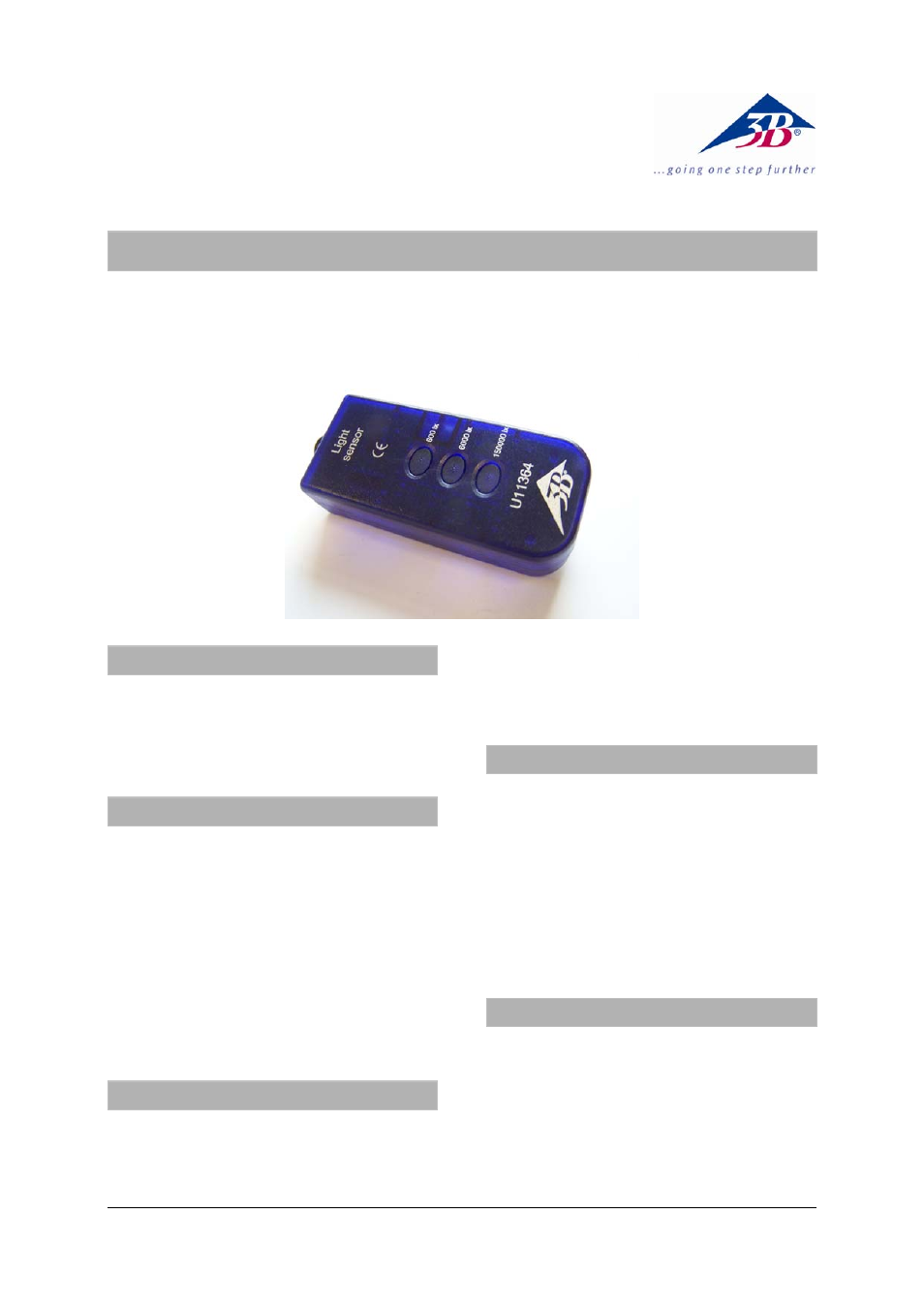

Sensor de luz U11364

Instrucciones de uso

02/08 Hh

1. Advertencias de seguridad

¡El sensor de luz no es apropiado para aplicaciones
relevantes para la seguridad!

¡Use el sensor de luz únicamente para
propósitos didácticos!


2. Descripción

Caja de sensor con fotodiodo y filtro óptico
incorporados para la medición de intensidades de
luz ( intensidad de iluminación), especialmente en
el espectro visible.

Conmutación de alcances de medida accionado por
teclas entre 600 lx, 6000 lx, 150000 lx, con
indicación óptica del alcance de medida.

Tubo apantallador de luz de 8-mm para evitar la
entrada lateral de luz.

Reconocimiento automático de la caja de sensor y
del alcance de medida por medio de 3B NETlog

TM

.


3. Volumen de entrega

1 Caja de sensor

1 Barra soporte con rosca, 120 mm

1 Cable de conexión miniDIN de 8 pines, de 600

mm de longitud

1 Instrucciones de uso para U11364


4. Datos técnicos

Alcances de medida

0 ... 600 lx / 0,8 lx

y resolución:

0 ... 6000 lx / 8 lx

0 ... 150000 lx / 200 lx

Tipo de sensor:

Fotodiodo de Si con baja
corriente en oscuro

Sensibilidad:

típica 0,65 µA @ 100 lx

No linealidad:

max. ±1 % en el alcance
de medida total

Ancho de banda:

típico 10 kHz


5. Manejo

Se coloca la caja de sensor en la cercanía del
experimento.

Se lee en el display del 3B NETlogTM el valor
de la intensidad de la luz.

En caso de sobrepasar el alcance de medida se
selecciona el siguiente alcance.
