6. Expériences

Mesure de la loi en carré inverse pour une source
lumineuse ponctuelle

Comportement de filtres polaires

Illustration du scintillement du courant alternatif
dans les tubes fluorescents

Mesure de l'énergie solaire

Études sur la réflexion

Mesure de l'intensité lumineuse sur un poste de
travail et dans le domaine privé

Intensité lumineuse et croissance végétale

7. Exemple d'expérience

Mesure de la loi en carré inverse pour une
source lumineuse ponctuelle

Matériel requis :

1 3B NETlog

U11300

1 3B NETlab

U11310

1 capteur de lumière

U11364

1 éclairage d'expérimentation à lampe halogène
U17140

1 transformateur 12 V, 60 VA

U13900-230

(variante au transformateur de la fig. 1)

1 socle de serrage

U8611200

1 règle graduée verticale, 1 m

U8401560

2 noix universelles

U13255

•

Montez l'expérience comme le montre la figure
1.

•

Ouvrez l'application 3B NETlab

(Template)

pour réaliser l'expérience avec le capteur de
lumière.

•

Fixez l'éclairage d'expérimentation avec une
noix universelle sur la position 15 cm de la rè-
gle graduée verticale se trouvant en position
horizontale.

•

Cette position est définie comme l'écart « 0 ».

•

Montez le capteur de lumière sur la règle gra-
duée verticale avec la seconde noix universelle.

•

Câblez le montage et mettez-le en service.

•

Démarrez le template et mesurez par une
«

saisie manuelle

» l'intensité lumineuse à

5 cm de l'éclairage d'expérimentation.

•

Augmentez progressivement l'écart en pas de 5
cm jusqu'à 70 cm (à 55 cm de l'éclairage d'ex-
périmentation) et enregistrez les valeurs dans
3B NETlab

(fig. 2).

•

Évaluez la courbe de mesure avec la fonction
« Fit ».

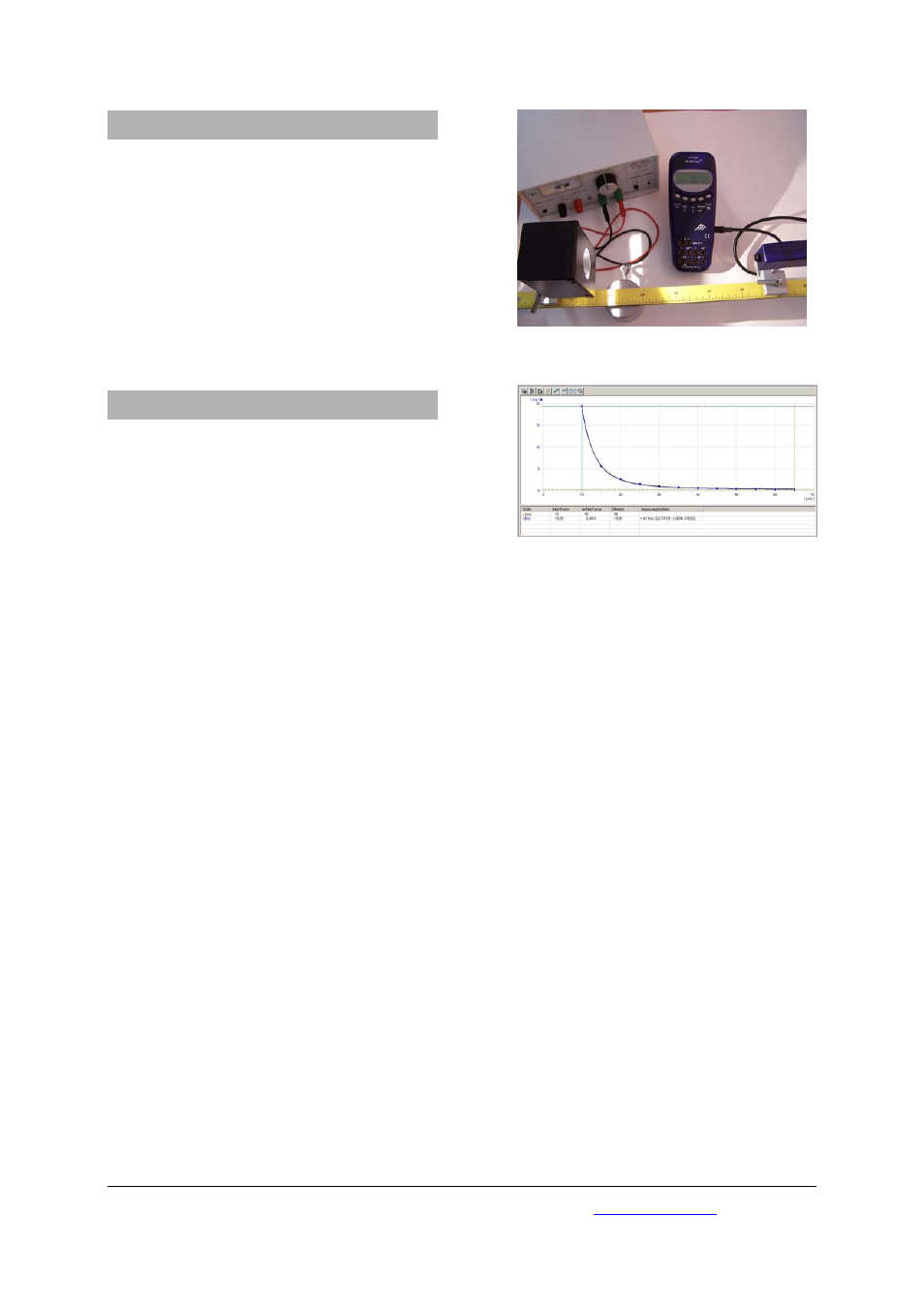

Fig. 1 Mesure de la loi en carré inverse pour une source

lumineuse ponctuelle

Fig. 2 Représentation à l'écran des points de mesure

sur la loi en carré inverse dans 3B NETlab

(U11310)
