6. Utilizações experimentais

Medição da lei (ao quadrado) para uma fonte de
luz em forma de ponto.

Comportamento dos filtros de pólo.

Considerar a oscilação da corrente alternada das
lâmpadas.

Fazer a medição da energia solar.

Estudo das ações

Fazer a medição da intensidade da iluminação no
local de trabalho e na área privada.

Intensidade da luz e crescimento de plantas.

7. Exemplos de experiências

Medição da lei quadrática (ao quadrado) de
distanciamento para uma fonte de luz

puntiforme

Objetos utilizados:

1 3B NETlog

U11300

1 3B NETlab

U11310

1 Sensor de luz

U11364

1 Luminária de experiência com lâmpada de
halogênio U17140

1 transformador 12 V, 60 VA

U13900-230

(alternativo para trafo de ajuste Fig. 1)

1 Pé de cerâmica

U8611200

1 Parâmetro de altura (medidor), 1 m

U8401560

2 Cubos universais

U13255

•

Tentativa de montagem segundo Fig. 1.

•

Utilização de 3B NETlab

- (Placa) abri-la para a

experiência com o sensor de luz.

•

Fixar a luminária de experiência através do
cubo universal na posição horizontal do
parâmetro de altura (medidor) na posição 15
cm.

•

Definir essa posição como distancia „0“ .

•

Montar o sensor de luz com o segundo cubo
universal no parâmetro de altura.

•

Inserir os cabos elétricos na montagem da
experiência e colocar a mesma em
funcionamento.

•

Iniciar o funcionamento da placa e através de
ajuste manual, medir numa distância de 5 cm
antes da luminária de experiência a
intensidade de iluminação.

•

Aumentar a distância em aproximadamente 5
cm até completar o valor de 70 cm (distancia
de 55 cm da luminária de experiência) e
converter os respectivos valores em 3B
NETlab

(Fig. 2).

•

Representar a curva de medição com ajuda da
função „Fit“ (OK).

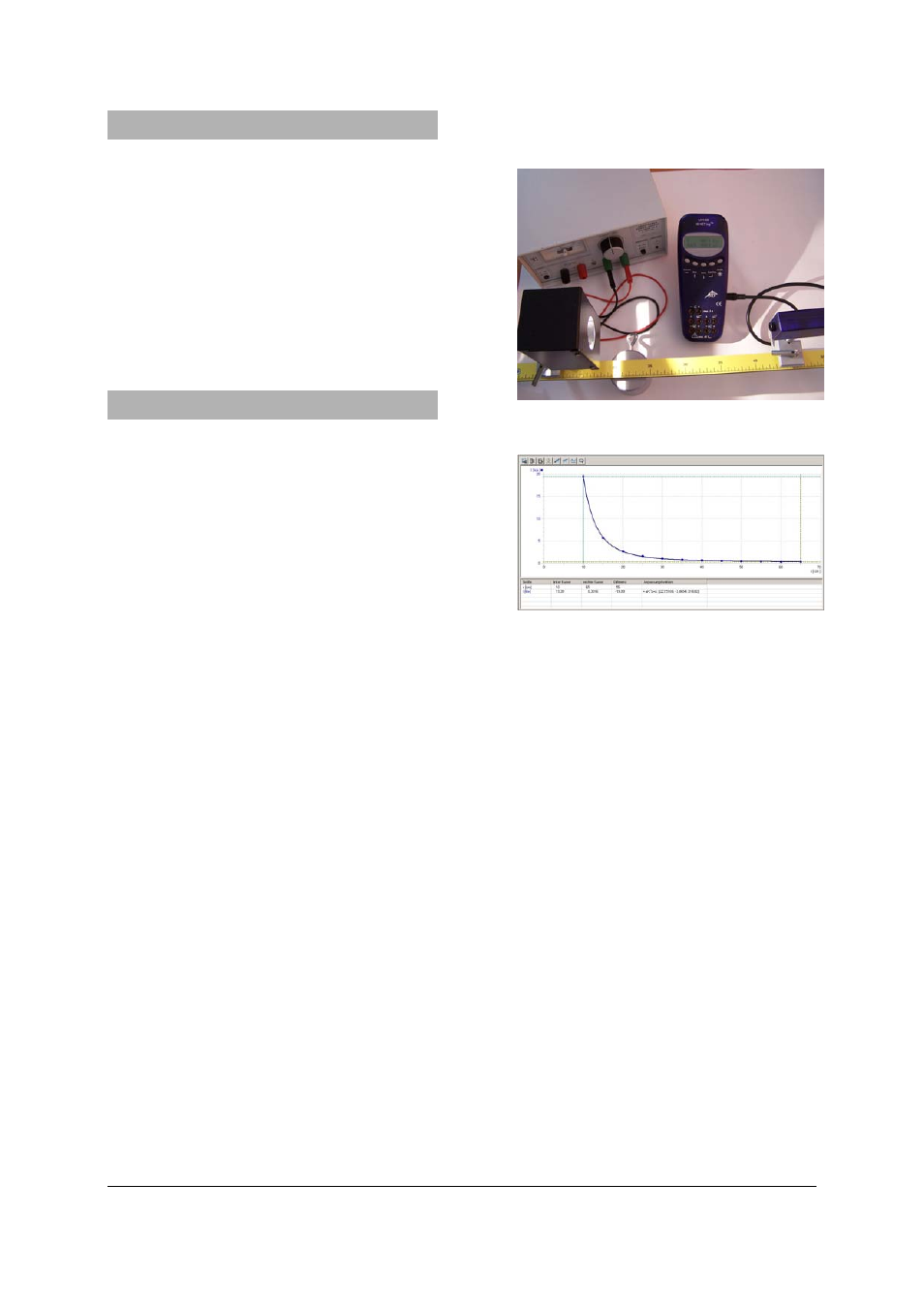

Fig. 1 Medição da lei quadrática (ao quadrado) da lei

de distanciamento para uma fonte puntiforme

Fig. 2 Representação da tela dos pontos de medição em

relação à lei quadrática de distanciamento em
3B NETlab

(U11310)
