3B SCIENTIFIC ® PHYSICS
1

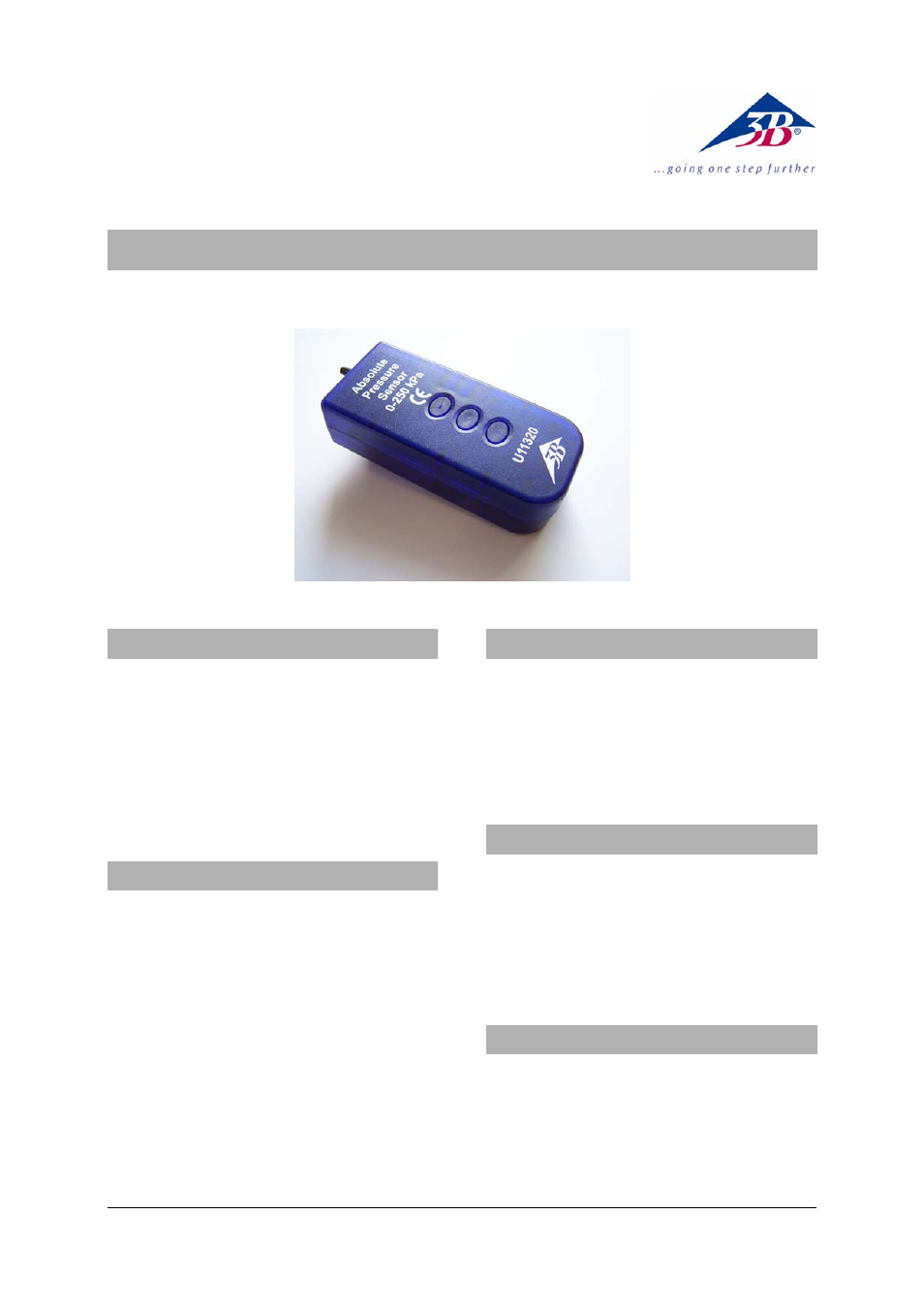

Sensor de presión absoluta U11320
Instrucciones de uso
10/08 Hh
1. Aviso de seguridad
• ¡Para evitar daños duraderos del sensor semi-
conductor incorporado no se debe exceder ba-
jo ningún concepto la máxima presión límite
de 1000 kPa!
• ¡Apropiado solamente para gases no corrosivos
como aire, helio y nitrógeno!
• ¡El elemento sensor no debe entrar en contac-
to con el agua!
2. Descripción
El sensor de presión absoluta, dado su amplio
rango de medición, es apropiado para experimen-
tos relacionados con la ley de Boyle y Mariotte, o
para mediciones de la presión que ejerce el pistón
(diagrama pV) en el motor Stirling. También es
apropiada para la detección de la producción de
O2 en la fotosíntesis y para ensayos de transpiraci-
ón en un sistema cerrado.
Procedimiento de medición de dos puertas del
sensor: Conexión 1 vía tomas de contacto conecta-
das con la presión externa, conexión 2 cerrada con
vacío de referencia encapsu-lado.
La caja sensora está equipada de manera que sea
reconocida automáticamente por la interfaz.
3. Volumen de suministro
1 caja sensora
1 cable de conexión MiniDIN de 8 pins,
60 cm largo
1 manguera de silicona, diámetro interior
2 mm, 1 m largo
1 jeringa plástica de 20 ml
4. Datos técnicos
Rango de medición: 0 a 250 kPa
Tipo de sensor: semiconductor
Precisión: ± 1 %
Resolución: 0,1 Pa
Conexión: conector de manguera
de 4,8 mm Ø
5. Servicio
• Usar el tubo de silicona en la longitud total o
cortarlo de acuerdo con la longitud requerida.
• Conectar la fuente de presión por medio del
segmento de manguera al conector de man-
guera del sensor.
