• Levar em conta a elasticidade da mangueira
durante a experiência, esta pode em certos ca-
sos levar a desvios no valor de medição.
6. Exemplo de experiência
6.1 Medição da pressão absoluta em função do
volume (lei de Boyle-Mariott)
Aparelhos necessários:
1 interface 3B NETlog TM U11300
1 sensor de pressão absoluta U11320
• Montagem da experiência conforme fig. 1.
• Colocar um pedaço de mangueira de aproxi-
madamente 2 cm de comprimento na seringa.
• Levar o volume da seringa a 20 ml de ar ambi-
ente.
• Encaixar a ponta livre do pedaço de mangueira
no conector de mangueira do sensor de pres-
são.
• ATENÇÃO: na medida do possível, ao fazê-lo,
não alterar o volume da seringa!
• Conectar o sensor de pressão absoluta na
interface 3B NETlog TM e aguardar o
reconhecimento do sensor.
• O primeiro valor de medição aparece no dis-
play da interface.
• Registrar no modo manual do software 3B
NETlab TM o valor de medição para cada valor de
volume em passos de 1 ml e introduzir manu-
almente os valores de volume.
• Representar graficamente as linhas de recon-
hecimento.

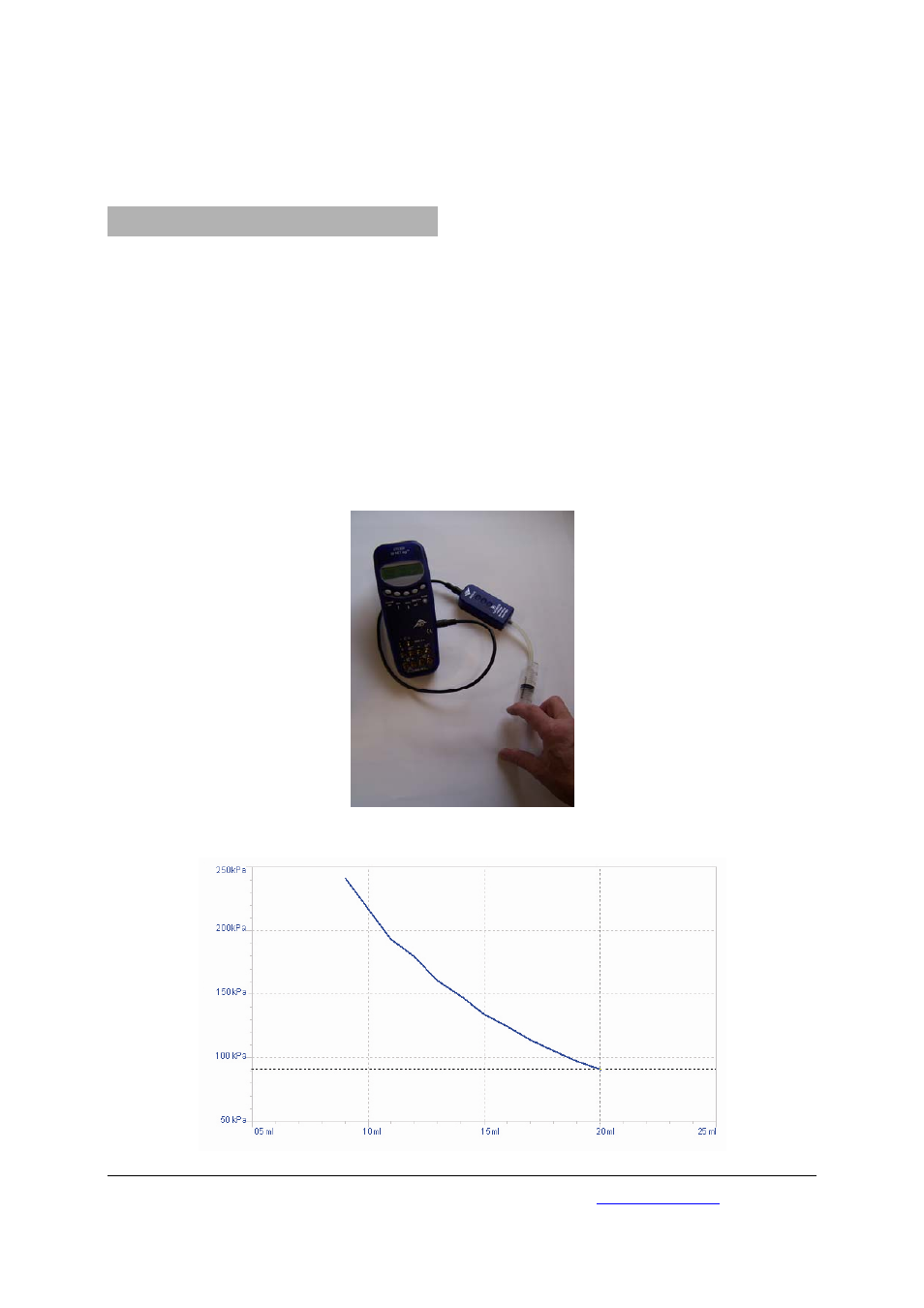

Fig. 1 Medição da pressão absoluta em função do volume
Fig. 2 Pressão em função do volume
