6. Exemple d'expérience
6.1 Mesure de la pression absolue en fonction
du volume (loi de Boyle-Mariotte)
Appareils requis :
1 interface 3B NETlog TM U11300
1 capteur de pression absolue U11320
• Montez l'expérience comme le montre la fig. 1.
• Pourvoyez la seringue en plastique d'une pièce
de tuyau d'environ 2 cm de long.
• Remplissez la seringue avec 20 ml d'air am-
biant.
• Glissez l'extrémité libre de la pièce de tuyau
sur l'arbre du capteur de pression.
• ATTENTION : ne modifiez pas le volume de la
seringue !
• Branchez le capteur de pression absolue à
l'interface 3B NETlog
TM et attendez que le cap-
teur soit reconnu.
• L'écran de l'interface affiche la première valeur
de mesure.
• En mode manuel du logiciel 3B NETlab TM , rele-
vez ces valeurs de mesure en pas de 1 ml pour
chaque valeur de volume et saisissez manuel-
lement les valeurs de volume.
• Représentez la courbe sous forme graphique.

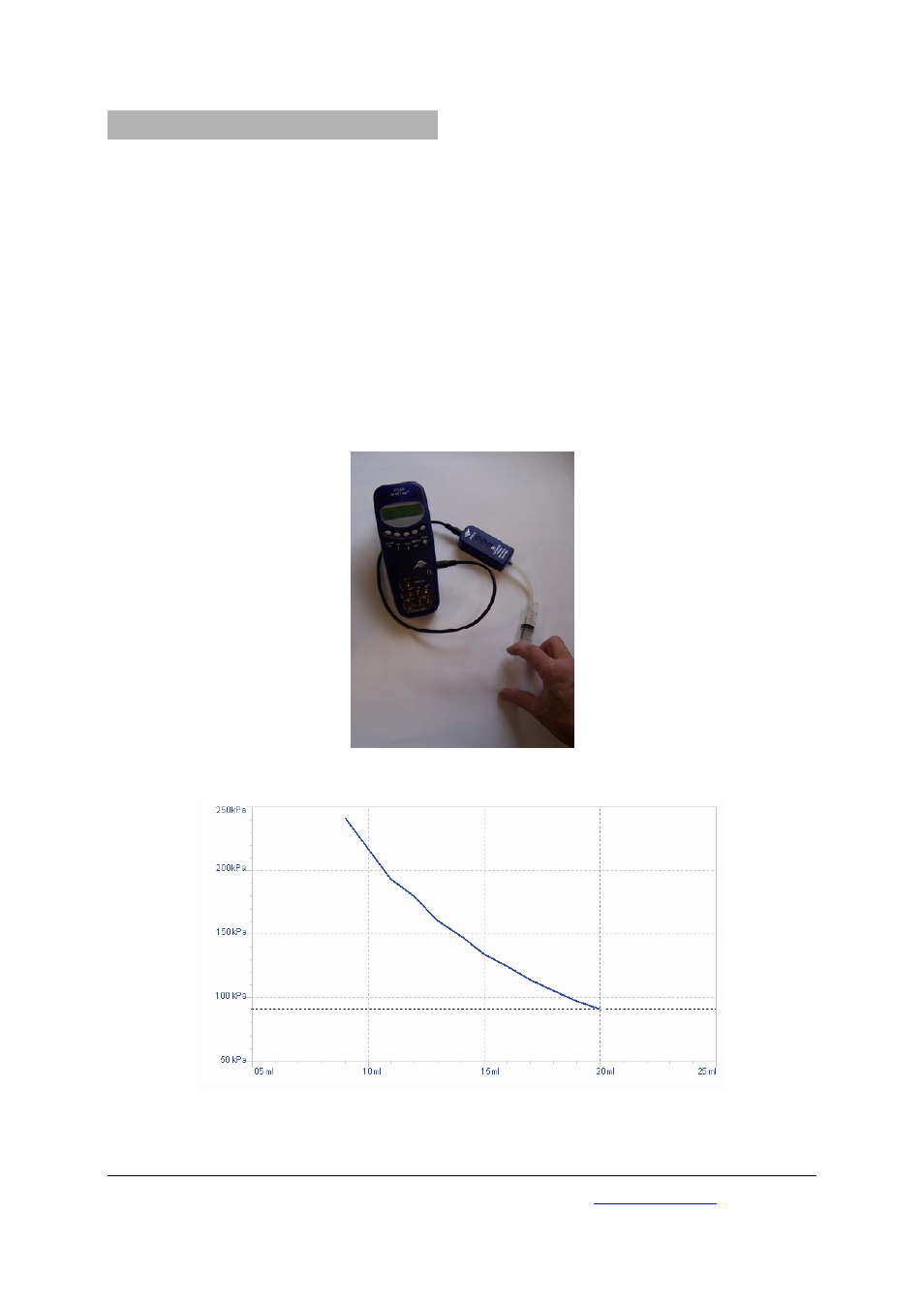

Fig. 1 Mesure de la pression absolue en fonction du volume
Fig. 2 Pression en fonction du volume
