3B SCIENTIFIC ® PHYSICS
1

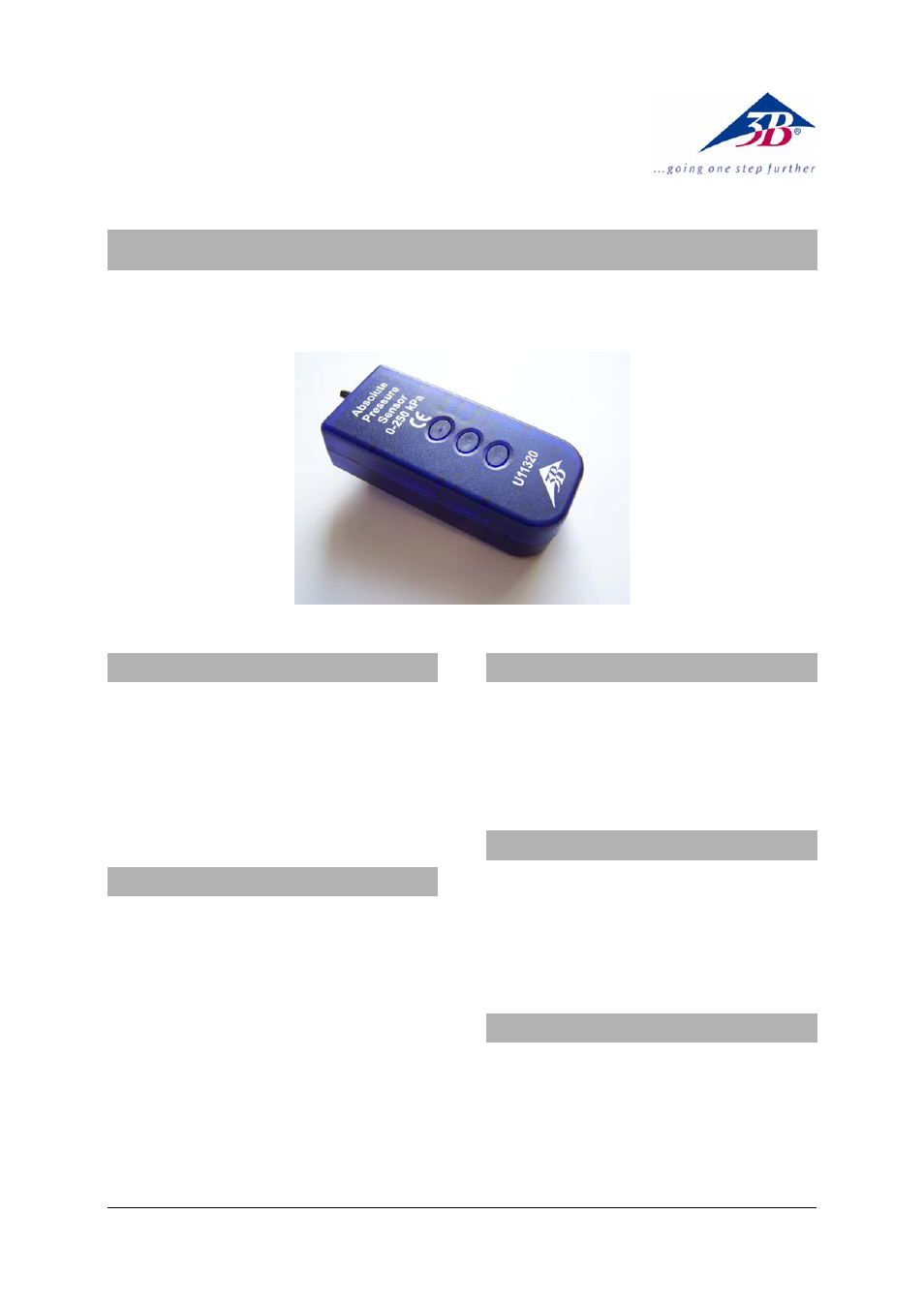

Capteur de pression absolue U11320
Instructions d’utilisation
10/08 Hh
1. Consignes de sécurité
• Pour éviter des dommages durables du capteur
intégré à semiconducteurs, il est interdit de
dépasser la pression maximale de 1 000 kPa !
• Convient uniquement à des gaz non corrodants
comme l'air, l'hélium et l'azote !
• Ne pas mettre la sonde du capteur en contact
avec de l'eau !
2. Description
Le capteur de pression absolue de grande gamme
de mesure convient aux expériences sur la loi de
Boyle-Mariotte et à la mesure de la pression de
piston (diagramme pV) dans le moteur Stirling ainsi
qu'à la saisie de production de O
2
lors de la photo-
synthèse et aux expériences de transpiration dans
un système fermé.
Procédé de mesure à deux portes du capteur :
connexion 1 reliée via tubulure de raccord à la
pression extérieure, connexion 2 fermée avec un
vide de référence étanche.
La boîte du capteur possède une détection automa-
tique par l'interface.
3. Matériel fourni
1 boîte de capteur
1 câble de connexion mini-Din à 8 broches, 60
cm de long
1 tuyau en silicone, Ø intérieur 2 mm, 1 m de long
1 seringue en plastique 20 ml
4. Caractéristiques techniques
Plage de mesure : 0 à 250 kPa
Type de capteur : capteur à semiconducteurs
Précision : ± 1 %
Résolution : 0,1 Pa
Connexion : arbre de tuyau Ø 4,8 mm
5. Manipulation
• Utilisez toute la longueur du tuyau en silicone
ou raccourcissez-le.
• Branchez la source de pression à l'arbre du
capteur via la pièce du tuyau.
• Au cours de l'expérience, tenez compte de
l'élasticité du tuyau – la valeur de mesure ris-
que éventuellement d'être faussée.
