• Durante el experimento se debe tener en cuen-
ta la elasticidad del tubo – esto conduce, dado
el caso, a una adulteración del valor medido.
6. Ejemplo de experimento
6.1 Medición de la presión absoluta en función
del volumen (ley de Boyle y Mariotte)
Equipo requerido:
1 Interfaz 3B NETlog TM U11300
1 Sensor de presión absoluta U11320
• Montaje del experimento según Fig. 1.
• Jeringa plástica provista de una manguera de
aprox. 2 cm. de largo.
• Llenar la jeringa con un volumen de 20 ml de
aire ambiental.
• Encajar la punta libre de la manguera en el
conector de manguera del sensor de presión.
• ATENCIÓN: ¡En lo posible, no se debe variar el
volumen de la jeringa durante esta maniobra!
• Conectar el sensor de presión absoluta a la
interfaz 3B NETlog TM y esperar el reconocimien-
to del sensor.
• En el display de la interfaz aparece el primer
valor de medición.
• En el modo manual del software 3B NETlab TM ,
registrar cada valor de volumen, en pasos de
1 ml, y anotar manualmente estos valores.
• Representar gráficamente la curva
característica.

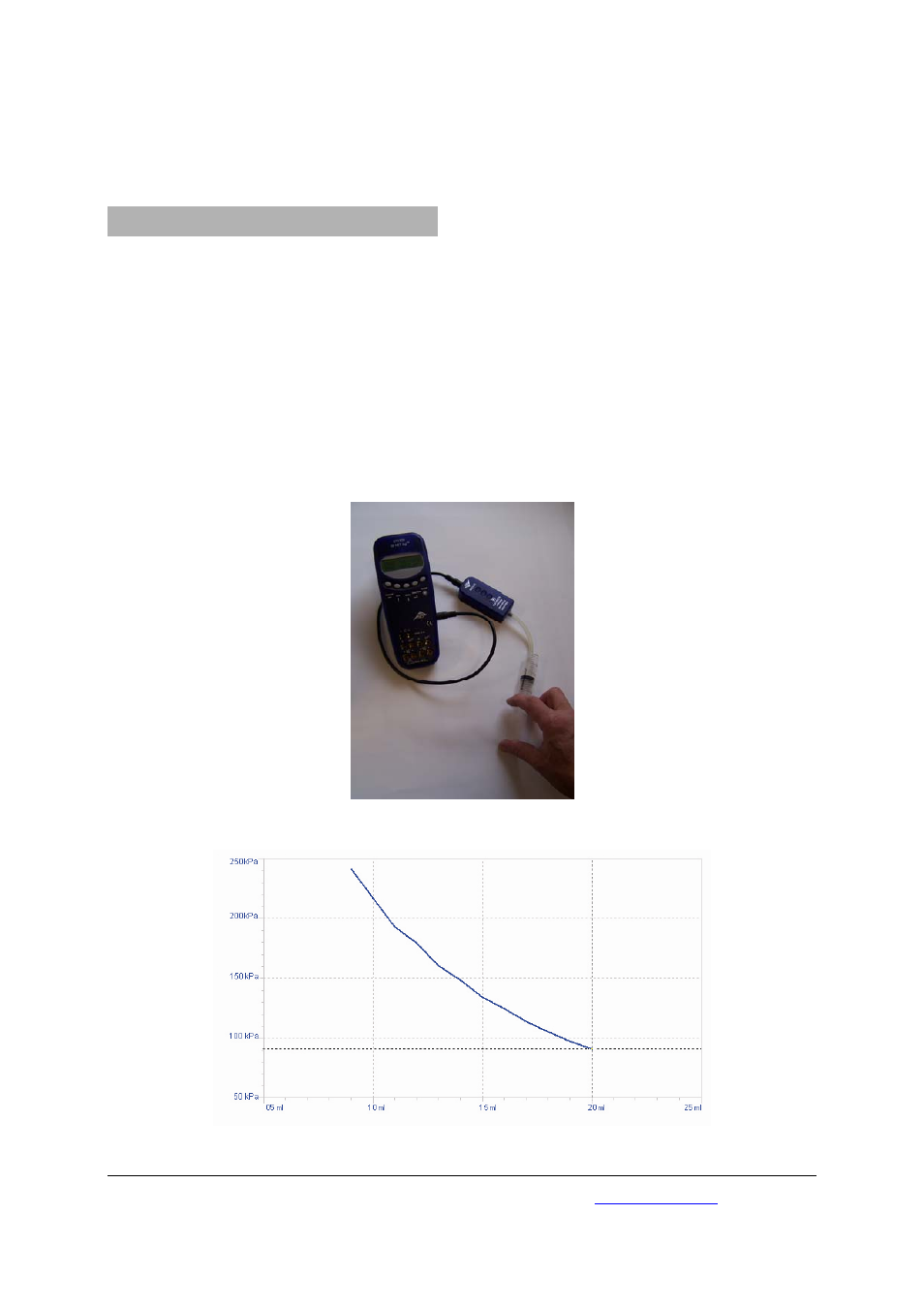

Fig. 1 Medición de la presión absoluta en función del volumen
Fig. 2 Presión en función del volumen
