Gyroscope U52006
Manuel d’utilisation
9/05 ALF

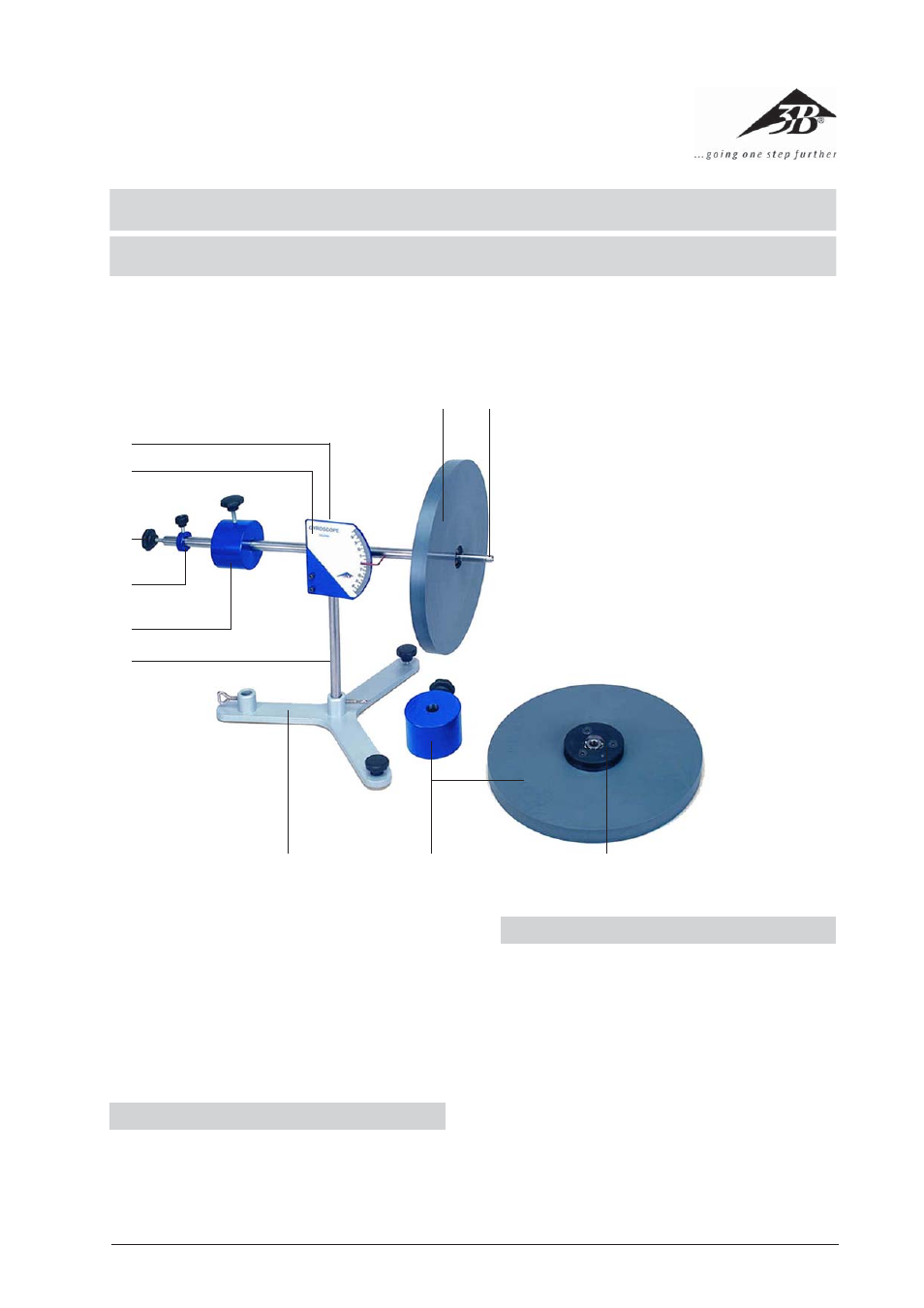

Accessoires pour gyroscope U52010
1 Disque circulaire
2 Axe gyroscopique
3 Tambour à câble
4 Jeu d’accessoires U52010
5 Pied de support
6 Barre de support
7 Grand poids de
compensation
8 Petit poids de compensa-
tion
9 Vis de réglage
bl Graduation
bm Nivelle (non visible)
5
6
7
8
9
3 4
1 2
bl
bm
Le gyroscope sert tant à la démonstration qu’à l’étude
quantitative des lois gyroscopiques au cours d’expérien-
ces pratiques. Les thèmes suivants peuvent être traités
par l’expérience :
•
Moment d’inertie du disque circulaire
•
Couple de rotation / moment angulaire
•
Précession
•
Nutation
1. Consignes de sécurité
•
Veillez à ce que le gyroscope soit installé sur un sup-
port stable.
•
Veillez à ce qu’aucune petite pièce du gyroscope (dis-
que circulaire, poids) ne puisse tomber.
2. Description, caractéristiques techniques
2.1 Gyroscope
Le gyroscope est constitué d’un axe
2 , basculable et
pivotable, monté sur une barre de support 6 , et dont
l’un des côtés reçoit un disque circulaire 1 monté sur
un double roulement à billes. Sur le côté opposé se trou-
vent deux poids de compensation déplaçables
7 , 8
permettant d’établir l’équilibre, l’ajustage fin étant assu-
ré par une vis de réglage
9 disposée à l’extrémité de
l’axe. Pour générer des couples de rotation extérieurs, on
accroche un poids supplémentaire à l’axe. L’angle d’incli-
naison de l’axe est indiqué par une graduation
bl de
bonne lisibilité. Une nivelle bm permet d’ajuster l’orien-
tation horizontale du gyroscope. Le disque peut être mis
en rotation à la main ou avec un cordon, le double rou-
