Giroscopio U52006
Istruzioni per l’uso
9/05 ALF

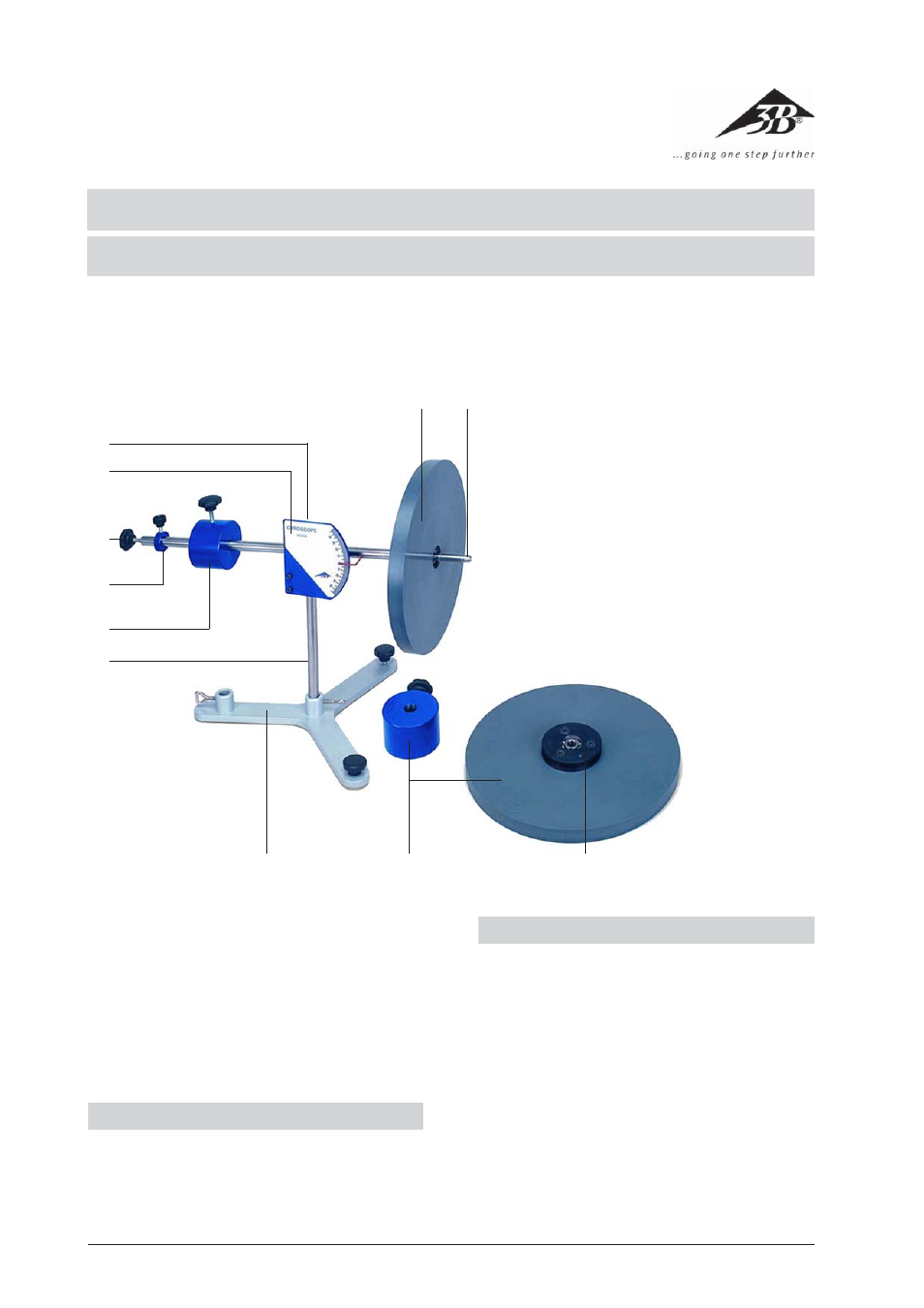

Accessori per giroscopio U52010
1 Disco circolare
2 Asse del giroscopio
3 Tamburo di avvolgimento
4 Set di accessori U52010
5 Piede di supporto
6 Asta del supporto
7 Contrappeso, grande
8 Contrappeso, piccolo
9 Vite di registro
bl Scala
bm Livella (non visibile)
5
6
7
8
9
3 4
1 2
bl
bm
Il giroscopio serve per la dimostrazione e la determina-
zione quantitativa delle leggi sui fenomeni giroscopici in
esperimenti a scopo di training. Possono essere elabora-
ti in via sperimentale i seguenti argomenti:
•
momento d’inerzia del disco circolare
•
momento torcente/momento cinetico
•
precessione
•
nutazione
1. Norme di sicurezza
•
Assicurarsi che il giroscopio sia stabile.
•
Assicurarsi che i componenti del giroscopio (disco cir-
colare, pesi) non cadano.
2. Descrizione, caratteristiche tecniche
2.1 Giroscopio
Il giroscopio è costituito da un asse
2 girevole in oriz-
zontale e verticale appoggiato su un’asta di supporto 6 ,
su un lato del quale è presente un disco circolare dotato
di doppio cuscinetto a sfera
1 . Sul lato opposto si trova
un peso compensatorio mobile 7 , 8 con funzione di
contrappeso, la cui regolazione di precisione avviene
mediante una vite di registro
9 posta all’estremità del-
l’asse. Per generare momenti torcenti esterni, viene ag-
ganciato un elemento sospeso con un peso aggiuntivo.
L’angolo di inclinazione dell’asse viene indicato su una
scala
bl chiaramente leggibile. Il giroscopio viene posi-
zionato orizzontalmente grazie ad una livella bm . Il disco
circolare può essere messo in rotazione manualmente o
