Giroscopio U52006
Manual de instrucciones
9/05 ALF

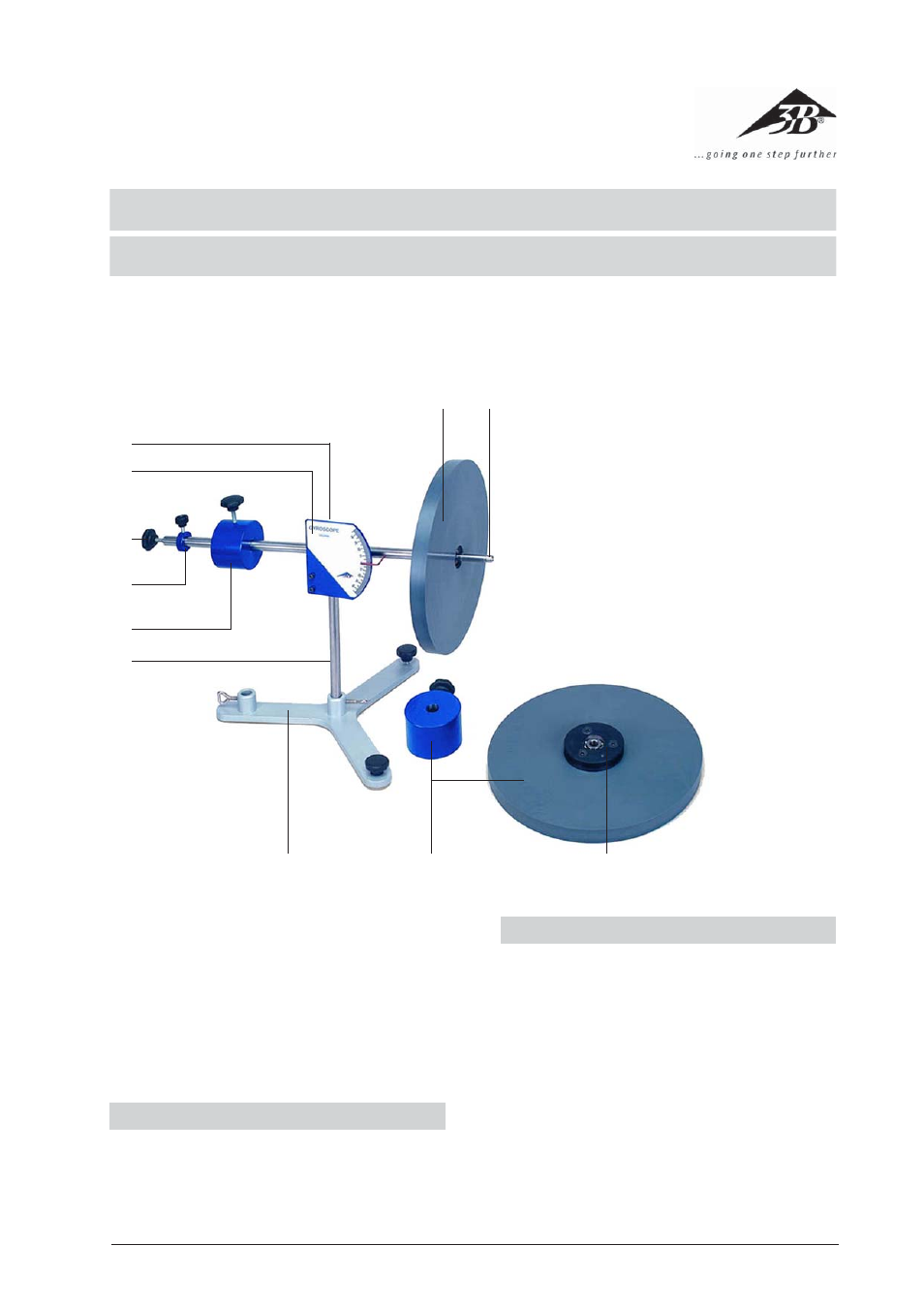

Accesorios del giroscopio U52010
1 Disco rotatorio (giroscopio)
2 Eje del giroscopio
3 Carrete para la cuerda
4 Juego de accesorios U52010
5 Base
6 Vara de soporte
7 Peso de compensación,
grande
8 Peso de compensación,
pequeño
9 Tornillo de ajuste
bl Escala
bm Nivel (no visible)
5
6
7
8
9
3 4
1 2
bl
bm
Este equipo sirve tanto para la demostración como para
el análisis cuantitativo de las leyes de los giroscopios en
experimentos prácticos. Se pueden realizar experimen-
tos sobre los siguientes temas:
•
Momento de inercia del disco rotatorio
•
Momento de giro / impulso de rotación
•
Precesión
•
Nutación
1. Aviso de seguridad
•
Garantizar la estabilidad del giroscopio.
•
Cuidar que ninguna pieza del giroscopio (disco, pe-
sos) pueda caer.
2. Descripción, datos técnicos
2.1 Giroscopio
El giroscopio consta de un eje
2 , con capacidad de giro
horizontal y vertical que se sustenta sobre una vara de
apoyo
6 , a cuyo lado se encuentra un disco rotativo
1 equipado de un rodamiento doble. En el lado opues-
to se encuentran dos pesos móviles, de compensación,
desplazables
7 , 8 , con los que se establece el equili-
brio; para ajustar exactamente la posición de los pesos,
se emplea el tornillo de ajuste
9 que se encuentra al
final del eje. Para producir pares de giro externos, se cuel-
ga del eje un soporte con un peso adicional. El ángulo de
inclinación del eje se muestra en una escala de clara lec-
tura
bl . Un nivel bm permite orientar el giroscopio en
posición horizontal. El disco rotatorio puede entrar en
