16
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS
Giroscópio U52006
Manual de instruções
9/05 ALF

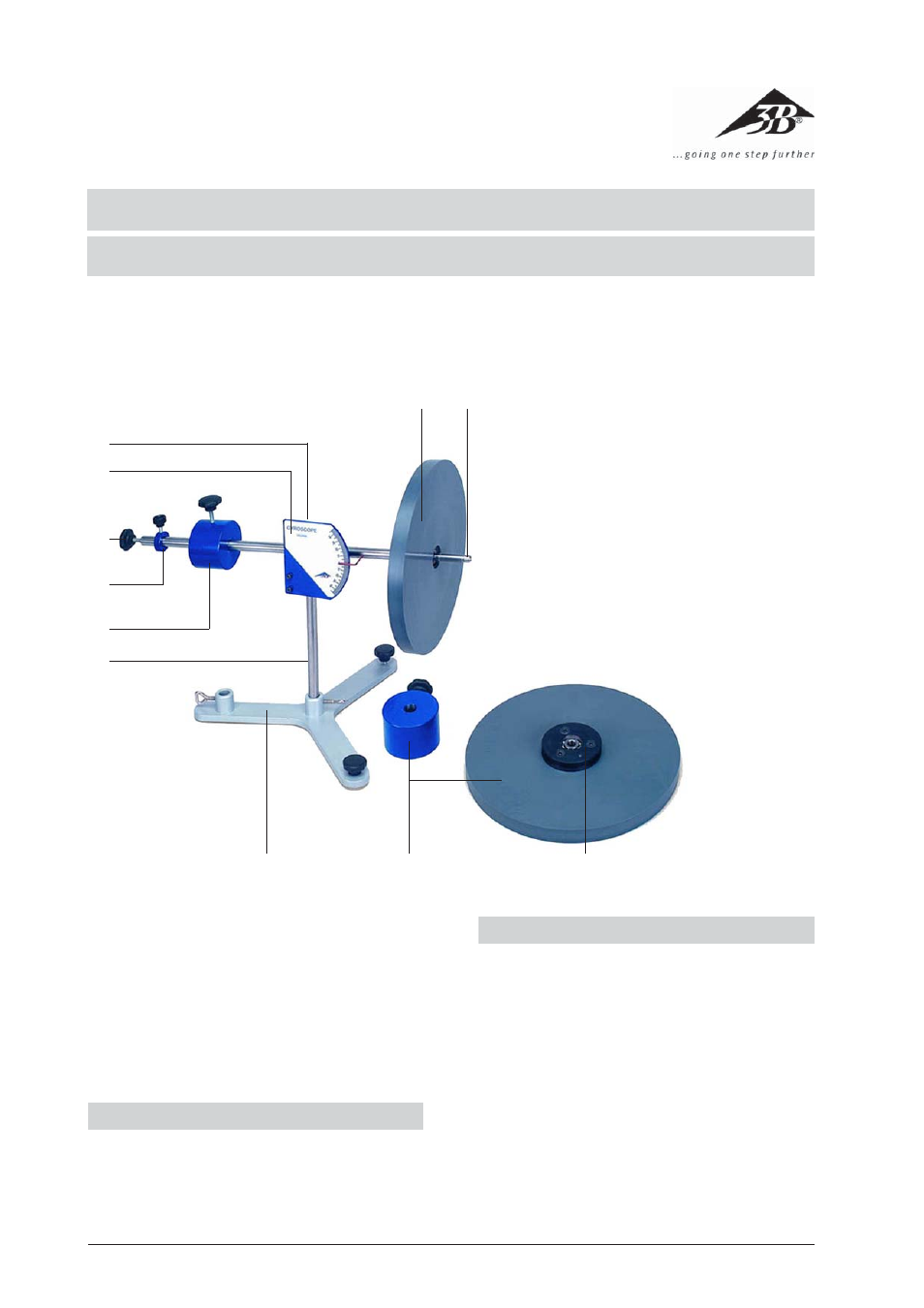

Acessórios para o giroscópio U52010
1 Disco rotativo (giroscópio)
2 Eixo do giroscópio
3 Bobina para a corda
4 Conjunto de acessórios
U52010
5 Pé de apoio
6 Vara de apoio
7 Peso de compensação,
grande
8 Peso de compensação,
pequeno
9 Parafuso de ajuste
bl Escala
bm Nível de bolha (não visível)
5
6
7
8
9
3 4
1 2
bl
bm
O giroscópio serve tanto para a demonstração como para
a pesquisa quantitativa das Leis da rotação da Terra em
experiências práticas. Os seguintes temas podem ser tra-
tados experimentalmente:
•
Momento de inércia do giroscópio
•
Momento de rotação/impulso de rotação
•
Precessão
•
Nutação
1. Indicações de segurança
•
Garantir uma boa estabilidade do giroscópio.
•
Prestar atenção para que nenhuma peça do giroscó-
pio (disco, pesos) possa cair.
2. Descrição, dados técnicos
2.1 Giroscópio
O giroscópio consiste no eixo do giroscópio
2 , com
capacidade de giro horizontal e vertical e apoiado numa
vara de apoio
6 , num lado do qual encontra-se instala-
do um disco rotativo 1 equipado de um duplo rola-
mento. No lado oposto encontram-se dois pesos de com-
pensação móveis
7 , 8 para o estabelecimento do
equilíbrio, sendo que o ajuste fino ocorre por meio do
parafuso de ajuste
9 na ponta do eixo. Para a criação de
momentos de rotação externos, pendura-se no eixo um
suporte com um peso suplementar. O ângulo de inclina-
ção do eixo é visível numa escala
bl de leitura fácil. Um
nível de bolha bm permite o posicionamento do giros-
cópio na horizontal. O disco rotativo pode ser posto em
