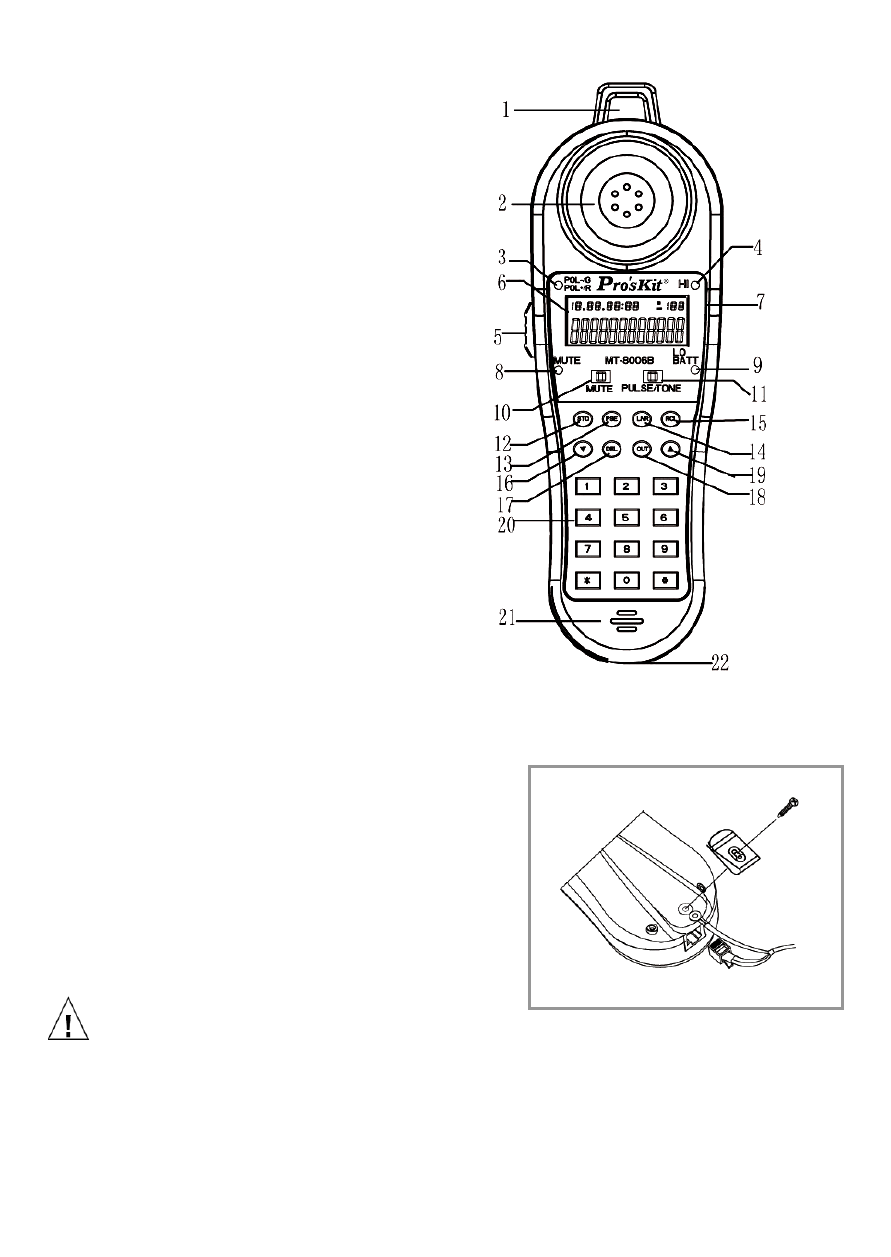

1. 吊掛環
2. 喇叭出音孔
3. 電話線路極性指示燈
4. 來電與非法電路指示燈
5. 測試模式切換開關
6. LCD 顯示
7. 耳機麥克風插座
8. Mute功能指示燈
9. 電池低電量指示燈
10. Mute功能開關
11. Pulse/Tone切換開關
12. STO(設定/儲存)鍵
13. PSE(PBX間隔)
14. LNR末碼重撥
15. RCL雙鍵記憶重撥鍵
16. ▼下查
17. DEL刪除鍵
18. OUT撥號紀錄查詢
19. ▲上查
20. 標準電話按鈕 0~9, *, #
21. 麥克風收音孔
22. RJ-11插座
18
電信測試線連接
MT-8006B電話查線器是一款設計帶有6P電
話接頭測試器，方便使用者可以快速連接6P
電話接頭。連接測試線前，請先移除掛鉤螺
絲，將線材安全掛環套上本體固定柱後，再
將掛鉤與螺絲鎖回固定位置。
注意:
為了延長接頭的使用壽命，在接上6P電信接頭前，請務必先將線材安全掛環連
接好後再插接6P電信接頭。
