2-3.電阻(Ω)
範圍 準確度 分辨率
200Ω ±(0.8%+5d) 0.1Ω
2kΩ 1Ω
20kΩ 10Ω
200kΩ 100Ω
2MΩ
±(0.8%+3d)
1kΩ
20 MΩ ±(1.0%+15d) 10 kΩ
5. 操作

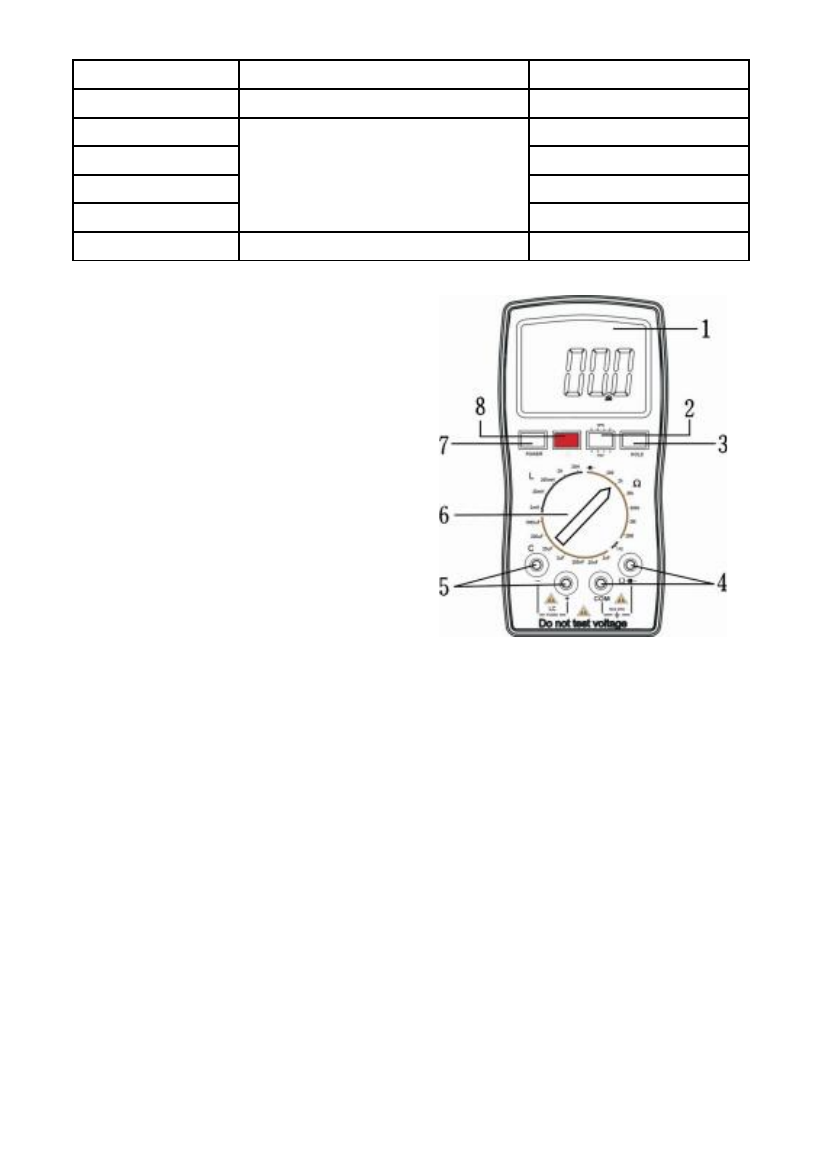

5.1 面板說明
1. LCD 螢幕
2. 電晶體測試孔。
3. 保持按鍵︰利用保存測量數據。
4. 探測棒(測試線)插入孔︰ 電阻
和二極體的測試。
5. 探測棒(測試線)插入孔︰ 電感
和電容的測試。
6. 範圍旋鈕
7. 電源開關。
8. 發光二極體：在連續性蜂鳴器方
面使用
5.2 測量注意事項
(1) 這台 L.C 測試器用於測量一個電容器的電容值、電感的電感值，其目
的不是確定的“Q”因素對上述的反應。
(2) 當測量零件內部迴路時，這個迴路必須在沒有通電的狀態下線之前 ，
電路必須被關掉並且切斷。
(3) 所有的測量應連接測試線黑“ - ” 紅色測試線“+”
5.3 電感(L) 測量步驟
(1) 打開電源。
(2) 轉動選擇開關到電感預期的最大值。
(3) 把鱷魚夾子和待測電感連結起來。
(4)讀取螢幕顯示數值，電感值單位(uH，H)裡的直接讀取
如果螢幕顯示
“1”表示測量結果超過選定測量範圍。如果螢幕顯示一個或多個零在數
字前面，切換到下一個較低的範圍檔位提高分辨率。
