Pour régler l’orientation (pivotement) dans les applications à montage à tige fi letée:
desserrez les contre-écrous des tiges fi letées (étape 4) jusqu’à ce que la monture de projecteur
puisse être tournée. Tournez la monture jusqu’à la position désirée et resserrez les contre-
écrous.
Pour régler l’orientation du projecteur lorsque celui-ci est monté sur une colonne
d’extension: Desserrez la vis du support de projecteur (A) comme indiqué ci-dessous jusqu’à
ce que vous puissiez faire pivoter le support de projecteur. Faites pivoter le support dans la
position souhaitée, puis resserrez la vis.
Pour régler l’inclinaison du projecteur (vers l’avant ou vers l’arrière): Tournez le bouton
situé à l’arrière du support comme illustré ci-dessous. Tirez sur le bouton et faites-le tourner à
la main pour un réglage facile ou insérez un tournevis Phillips no 2 à l’extrémité du bouton et
tournez.
Pour régler le pivotement latéral (de gauche à droite et vice versa): Tournez le bouton
situé sur le côté du support comme illustré ci-dessous. Tirez sur le bouton et faites-le tourner à
la main pour un réglage facile ou insérez un tournevis Phillips no 2 à l’extrémité du bouton et
tournez.
10
Alignement du projecteur

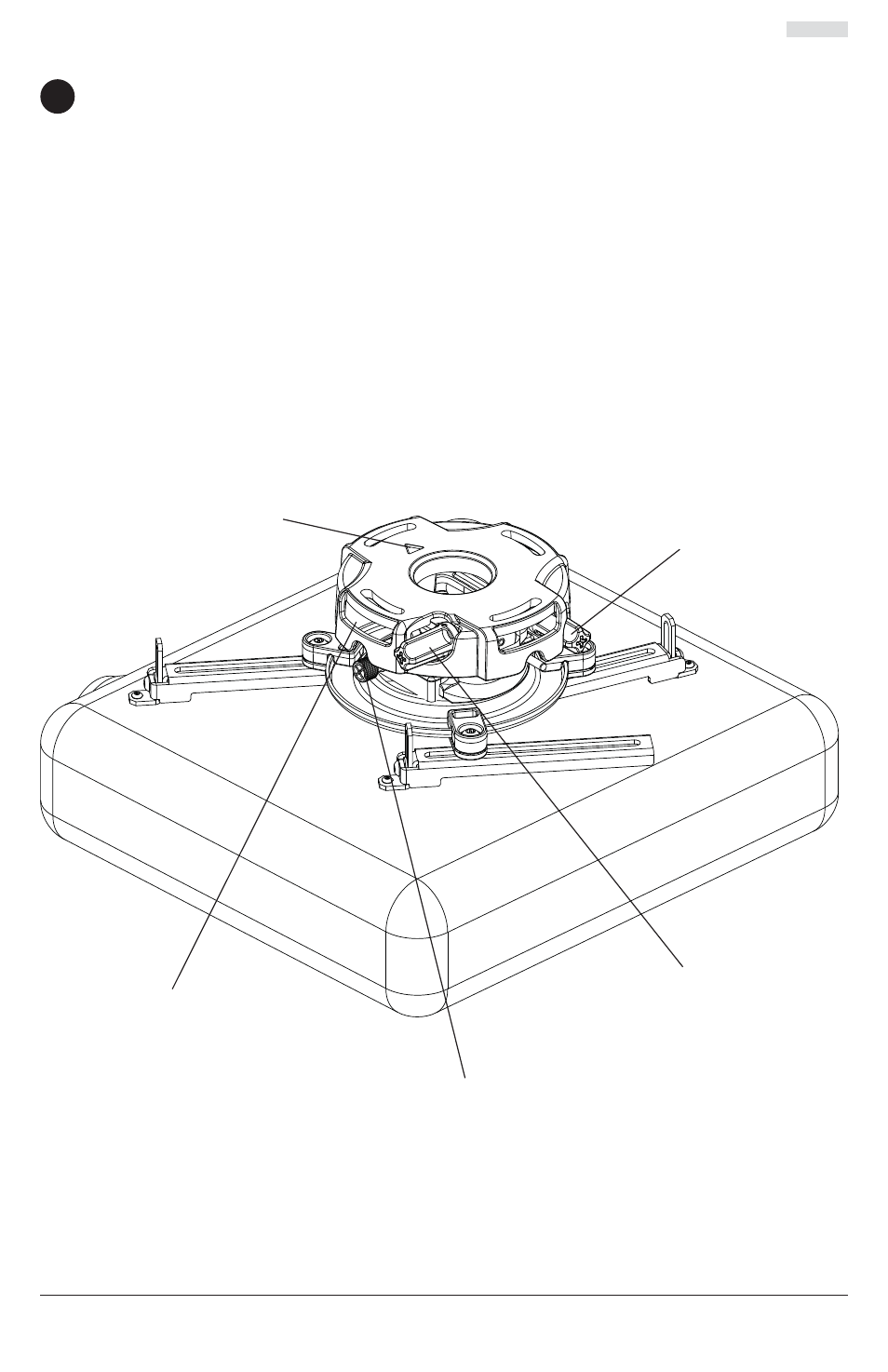

BOUTON POUR
LE RÉGLAGE DU
PIVOTEMENT
LATÉRAL
A
BOUTON POUR
LE RÉGLAGE DE
L’INCLINAISON
LA FENTE D’ACCÈS POUR
CLЙ А FOURCHE PERMET
LE SERRAGE DES CONTRE-
ÉCROUS SANS QU’IL SOIT
NÉCESSAIRE D’ENLEVER
LE PROJECTEUR.
LA FLÈCHE INDIQUE L’AVANT
DU SUPPORT
VIS DE BUTÉE POUR
L’ORIENTATION
(VEUILLEZ VOUS
REPORTER À L’ÉTAPE
1, FIG. 1.2)
