44 sur 51 PUBLIÉ LE: 09-30-09 FEUILLE No: 056-9024-5 07-18-11
Français
Gestion des câbles
Pour pratiquer dans la monture de
projecteur une ouverture permettant
d’acheminer les câbles, réglez la monture
de projecteur sur la position d’inclinaison
totale vers le haut en tournant le bouton de
réglage d’inclinaison comme illustré fi gure
9,2 Le roulis droit ou gauche peut être réglé
si vous avez besoin de plus d’espace.
REMARQUE : Desserrez les vis de
sécurité inviolables d’un tour complet avant
de régler le support de projecteur, sinon
vous risquez de l’endommager.

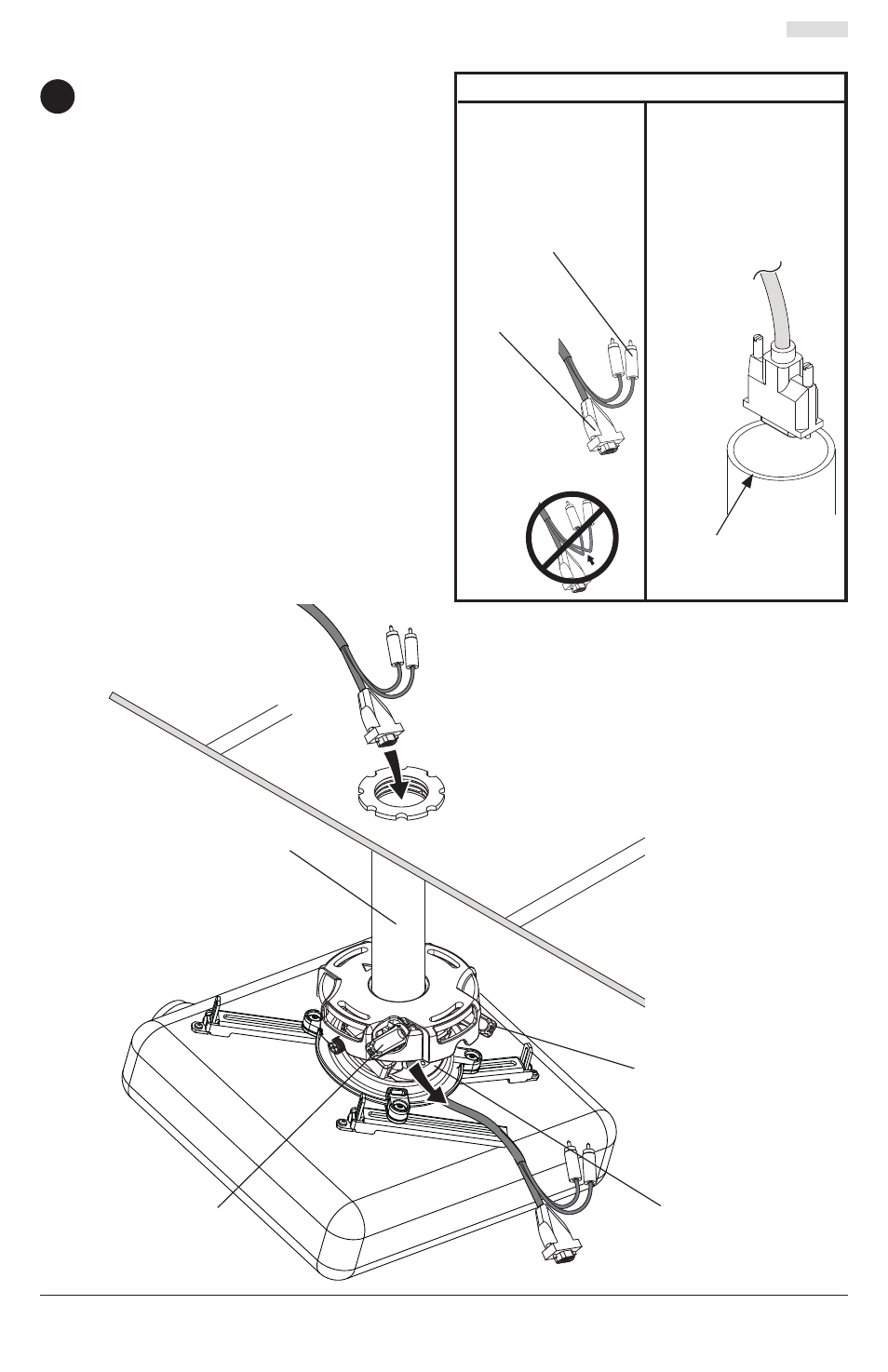

Acheminez les câbles par le dessus de la
colonne d’extension comme illustré fi gure
9,1 et fi gure 9,2
REMARQUE : une méthode pour passer
les câbles dans la colonne d’extension peut
être nécessaire (par exemple : fi celle reliée
à un connecteur pour aider à guider le câble
au travers de la colonne d’extension).
Acheminez les câbles dans la monture
de projecteur comme illustré fi gure 9,2 et
reliez-les au projecteur
9
NE PAS PINCER
LES FILS
PLIEZ LES FILS DES
PRISES RCA DANS LE
SENS INVERSE
REMARQUE : LE
DIAMÈTRE INTÉRIEUR
DE LA COLONNE
D’EXTENSION PEUT
NE PAS PEMETTRE
LE PASSAGE DE
TOUS LES TYPES DE
CONNECTEURS
ACHEMINEZ
LE PORT
EN PREMIER
CÂBLES AVEC
COMBINAISON DE
PORT VGA
ET PRISES RCA
DIAMÈTRE INTÉRIEUR
DE LA COLONNE
D’EXTENSION
CÂBLE
CONNECTEUR
COLONNE
D’EXTENSION
BOUTON POUR
LE RÉGLAGE DU
PIVOTEMENT
LATÉRA
BOUTON POUR
LE RÉGLAGE DE
L’INCLINAISON
fi g. 9.2
fi g. 9.1
OUVERTURE DE
CHEMINEMENT DES
CÂBLES
