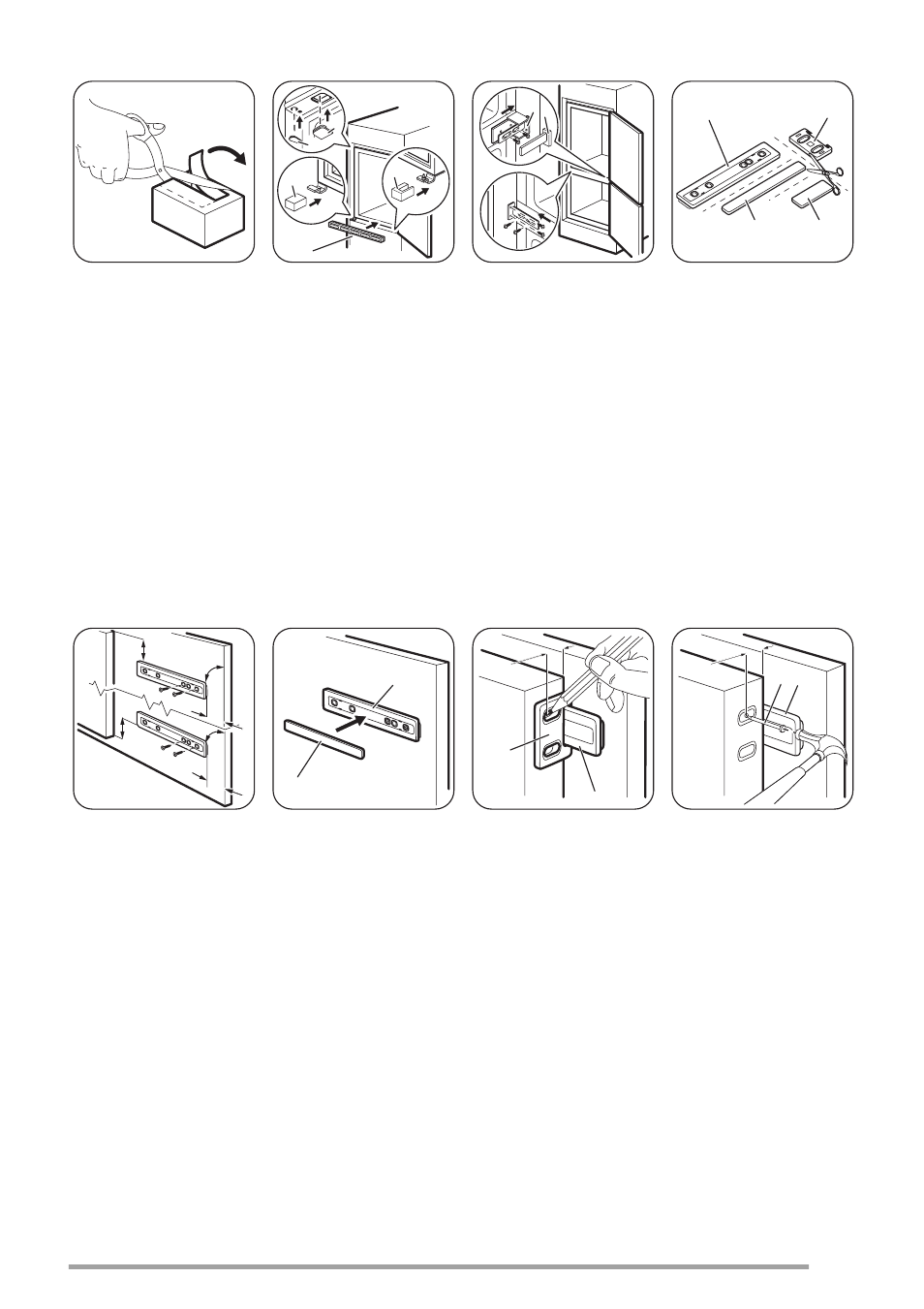

Retirez la pièce du ca-
che charnière (E).
Veillez à enlever la
partie DX, s'il s'agit de
la charnière de droite,
la partie SX pour la
charnière de gauche.
E
E
D
C
B
Fixez les caches (C,
D) aux pattes et dans
les trous des charniè-
res.
Installez la grille de
ventilation (B).
Fixez les caches (E) à
la charnière.
G H
Placez l'appareil
contre la paroi latérale
du meuble de cuisine :
1. Desserrez les vis
de la pièce (G) et
déplacez la pièce
(G) jusqu'à la pa-
roi latérale du
meuble.
2. Serrez de nou-
veau les vis de la
pièce (G).
3. Fixez la pièce (H)
à la pièce (G).
Ha Hb
Hd Hc
Détachez les pièces
(Ha), (Hb), (Hc) et
(Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
Installez la pièce (Ha)
sur la face intérieure
du meuble de cuisine.
Ha
Hc
Poussez la pièce (Hc)
sur la pièce (Ha).
Hb
Ha
8 mm
Ouvrez la porte de
l'appareil et celle du
meuble à 90° environ.
Introduisez la petite
équerre (Hb) dans le
guide (Ha).
Tenez ensemble la
porte de l'appareil et
celle du meuble et
marquez la position
des trous.
Ha
8 mm
K
Enlevez les supports
et marquez le repère
avec le clou (K) à 8
mm du bord externe
de la porte.
