18 de 33 PUBLICADO: 1-25-11 HOJA #: 125-9149-5 06-29-12
Español

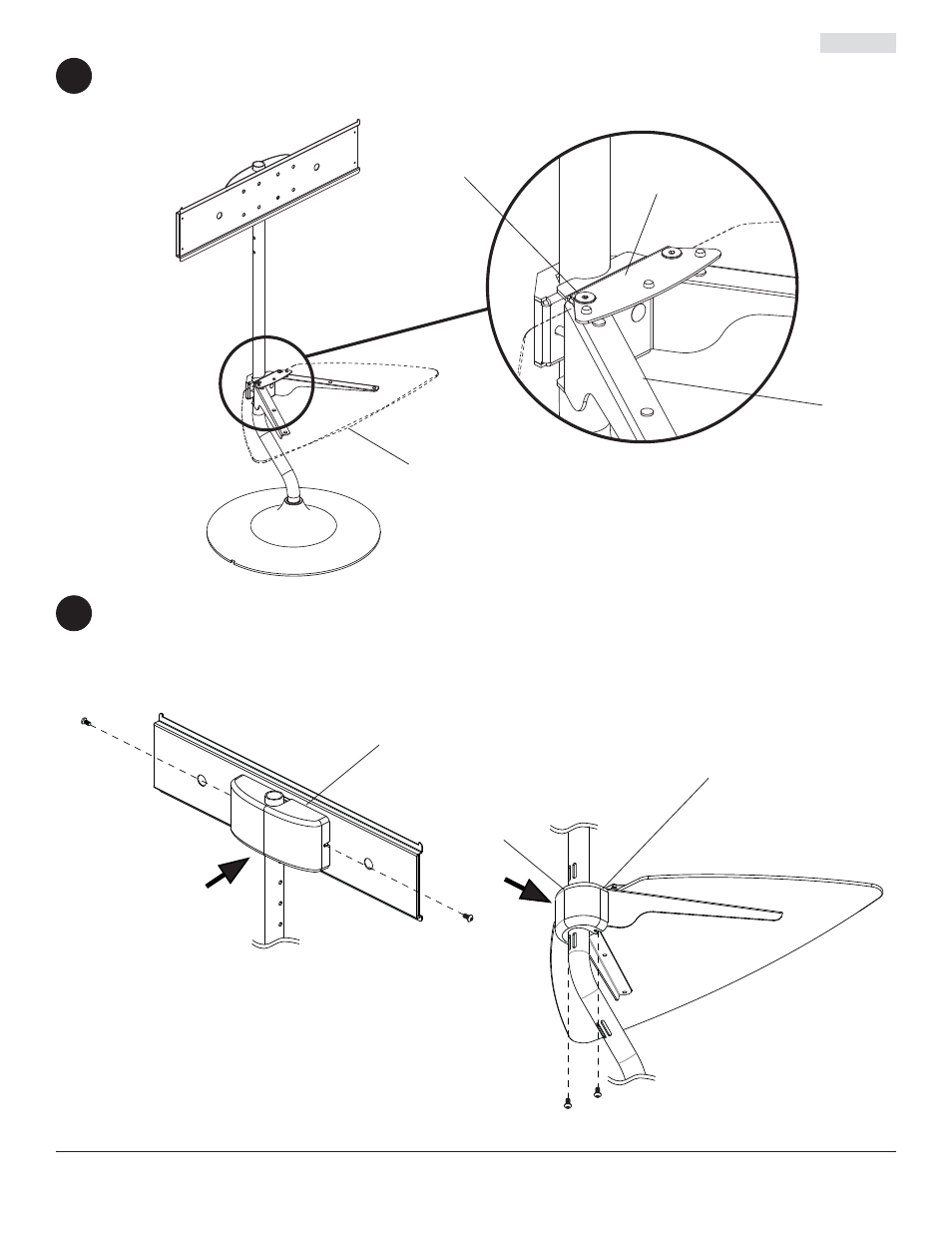

Coloque la repisa de cristal (W) encima del soporte de apoyo para repisas (I) y debajo del soporte de abrazadera
para repisas (C), como se muestra abajo. Fije la repisa de cristal (W) en su lugar apretando los dos tornillos
decorativos de 1/4-20 x 20 mm (K) preinstalados, como se muestra en el detalle 3. 5
Coloque la cubierta superior (F) a la placa adaptadora de apoyo (Q) con dos M5 x 10 mm tornillos de cabeza
hueca pasador (V) como se muestra en la fi gura 6.1.
Fije la cubierta inferior (G) para fi jar el soporte (D) con dos M5 x 10 mm tornillos de cabeza hueca pasador (V)
como se muestra en la fi gura 6.2.
6
F
G
K
W
I
C
V
V
FIGURA 6.1
D
FIGURA 6.2
DETALLE 3
