15 sur 20 PUBLIÉ LE: 06-18-07 FEUILLE n o : 095-9269-6 02-15-12
Français
G

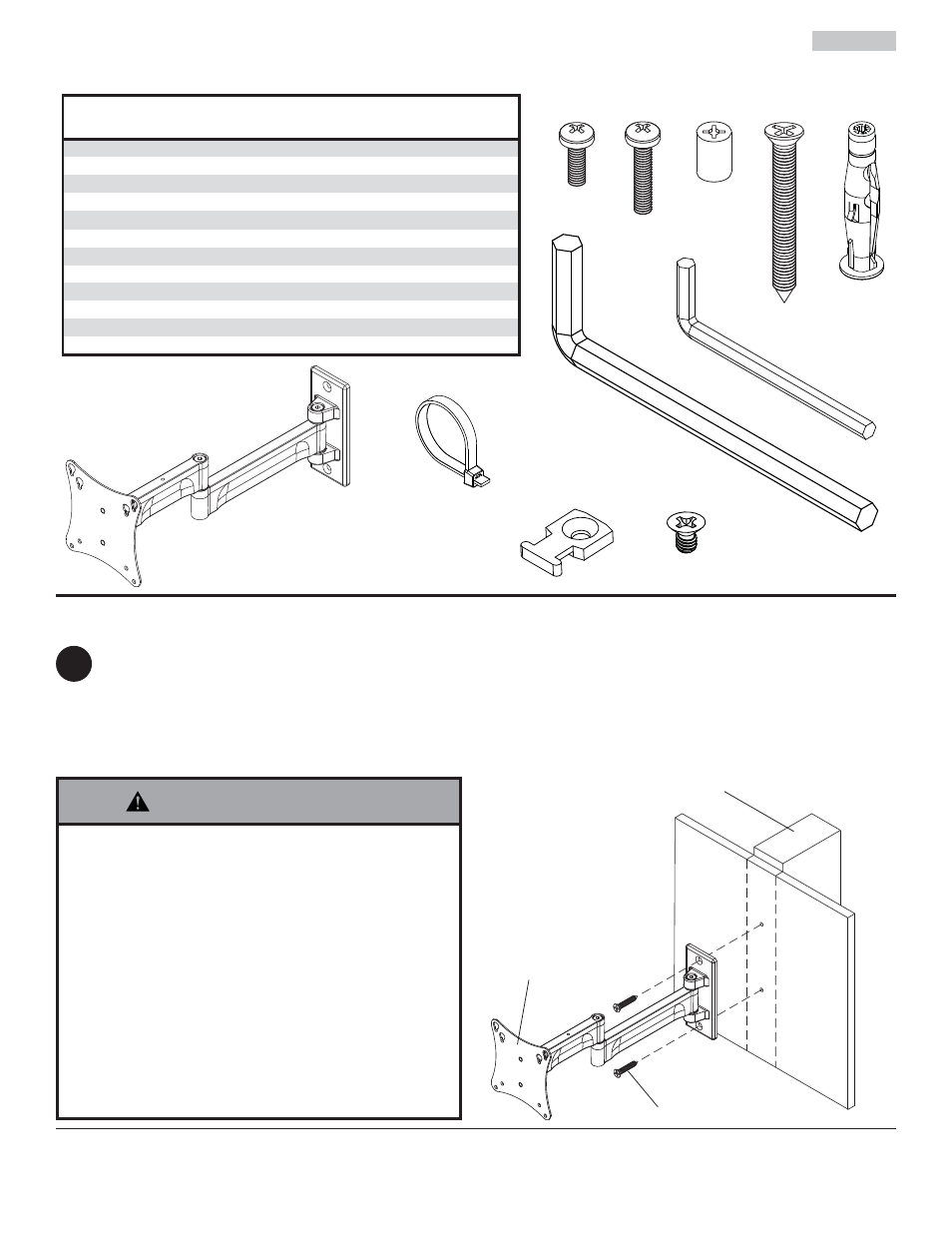

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.
Les pièces peuvent différer légèrement de l’illustration.
Installation sur un mur à colombages de bois
À l’aide d’un localisateur de colombages, trouvez et marquez les bords du colombage sur lequel sera monté ce
dispositif.
L’emploi d’un localisateur des poteaux d’ossature " bord à bord " est fortement recommandé. À l’aide
d’un niveau, tracez une ligne verticale le long du centre du colombage. Servez-vous de la plaque murale comme
d’un gabarit pour marquer le centre des trous le long de cette ligne verticale. Percez deux trous de 4mm (5/32 po)
de diamètre et de 64mm (2-1/2 po) de profondeur dans le centre des colombages. Attachez le bras mural (AA)
au mur à l’aide de deux vis pour bois cruciformes à tête plate n o 14 x 64mm (2-1/2 po) (D) tel qu’illustré à la fi gure
1.1.
Passez à l’étape 2.
1
PLAQUE MURALE
• L’installateur doit s’assurer que la surface de support
pourra soutenir sans danger le poids combiné de
l’appareil, de toute sa visserie et de tous ses com-
posants.
• Serrez les vis jusqu’à ce que la plaque murale soit
fermement fi xée, mais ne les serrez pas trop. Un
serrage excessif pourrait endommager les vis, ce qui
réduirait sensiblement leur capacité de support.
• Ne serrez jamais à un couple supérieur à 80 po/lb
(9 N.m).
• Assurez-vous que les vis de montage sont bien
fi xées au centre des poteaux d’ossature. L’emploi
d’un localisateur des poteaux d’ossature " bord à
bord " est fortement recommandé.
AVERTISSEMENT
C D F B A
H J
Liste des pièces
PA730 PA730-S
Description Qté Pièce no° Pièce no°
AA bras de montage mural 1 095-P1709 095-4709
A vis Phillips M4 x 12 mm 4 504-9013 504-2013
B vis Phillips M4 x 20 mm 4 504-9020 504-2014
C entretoise 4 590-5005 590-5003
D vis à bois n o 14 x 2-1/2 po 2 520-1202 520-2165
E clè hexagonale 5 mm 1 560-9640 560-9640
F concrete anchors 2 590-0320 590-0320
F chevilles d'ancrage pur béton 2 590-0320 590-0320
G attaches de câble 2 560-9711 560-2004
H fixez l’ancrage 2 590-1290 590-1290
I clè hexagonale 3/16 po 1 560-0071 560-0071
J vis Phillips 8-32 x 1/4 po 2 520-1622 520-2622
D
AA
fi g. 1.1
AA
E
I
