8 2012-09-10 #:203-9220-3 (2013-09-23)
1a-2
1a-1

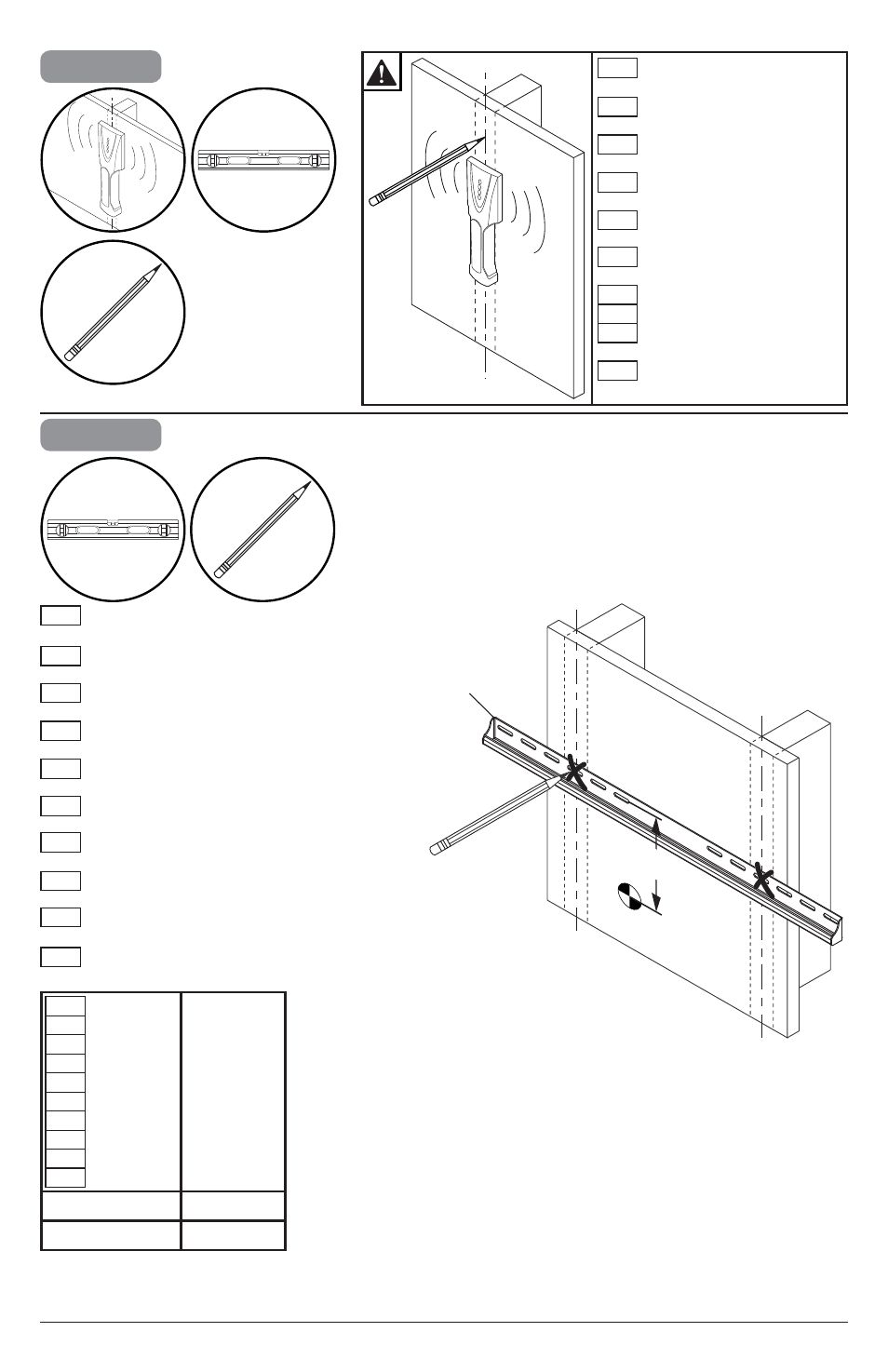

Use stud fi nder to locate and
mark stud center lines.
Marque las líneas centrales
del montante.
Marquez la ligne médiane du
montant.
Markieren Sie die
Ständer-Mittellinien.
Markeer het midden van de
balken.
Contrassegna le linee
centrali dei montanti.
Vyznačte střední linii stěny.
Vyznačte stredné čiary steny.
Marque as linhas centrais da
escora.
Direk merkez hatlarını
işaretleyin. ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Level wallplate. Mark mounting holes on stud
center lines.
Marque los orifi cios de montaje en las líneas
centrales del montante.
Marquez les trous de fi xation le long de la
ligne médiane du montant.
Markieren Sie die Montagelöcher auf den
Ständer-Mittellinien.
Markeer montagegaten op het midden van
de balken.
Contrassegna i fori di montaggio sulle linee
centrali dei montanti.
Na střední linii stěny vyznačte montážní
otvory.
Na stredné čiary steny vyznačte montážne
otvory.
Marque os furos de montagem nas linhas
centrais da escora.
Direk merkez hatları üzerinde montaj
deliklerini işaretleyin. ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Desired Tilt
Inclinación
Inclinaison
Kippen
Kantelen
Inclinazione
Náklon
Náklon
Inclinação
Devirme
X
0°, 5° 9" (229mm)
2°, 10° 6" (152mm)
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
A
X
