PNEG-1834 78' Dura-Lok Plank and Support Manual
6. Layouts
78'-15" Monorail Spacing Layout

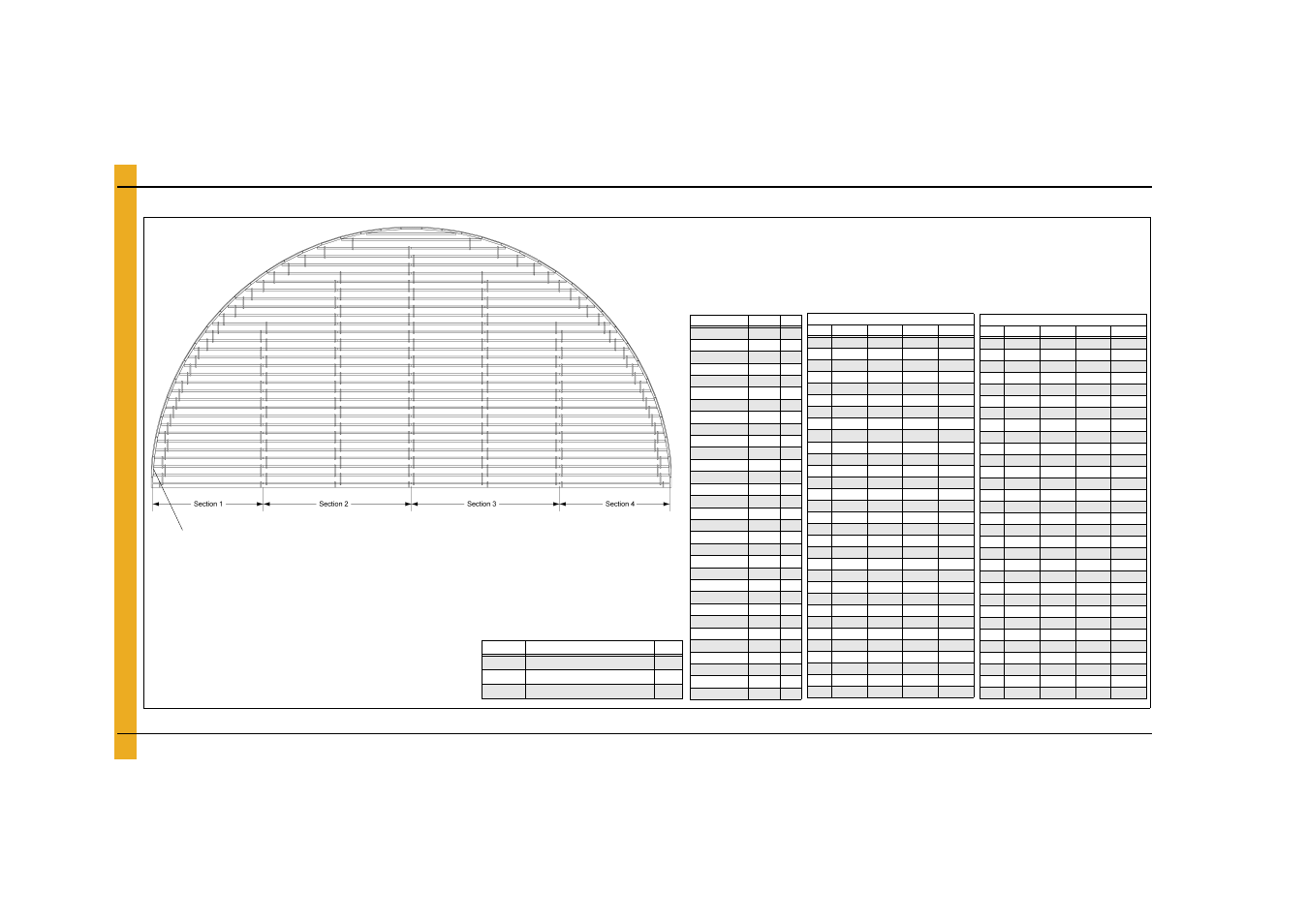

Figure 6C 78' Diameter Bin with 15" Monorail Spacing
Part #
Description
Qty
FL-404-15
15" Monorail Tie Bar
370
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw
1270
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
70
NOTE: Eighty (80) total outer perimeter 3' monorail pieces.
See
for leg support details.
Bill of Materials
Part #
Length
Qty
A-22MONO
264
82
A-21.33MONO
256
4
A-21.25MONO
255
4
A-20.75MONO
249
2
A-20.5MONO
246
4
A-19.58MONO
235
4
A-19.25MONO
231
4
A-18.63MONO
223
4
A-17.5MONO
210
4
A-16.8MONO
202
4
A-16.4MONO
197
4
A-16.3MONO
196
4
A-16.25MONO
195
8
A-16.2MONO
194
4
A-16MONO
192
4
A-15.75MONO
189
4
A-15.5MONO
186
4
A-15.17MONO
182
4
A-15.08MONO
181
4
A-14.83MONO
178
4
A-14.5MONO
174
4
A-14.08MONO
169
4
A-14MONO
168
4
A-13.58MONO
163
8
A-13.25MONO
159
2
A-13MONO
156
4
A-12.42MONO
149
4
A-12MONO
144
4
A-11.8MONO
141
4
A-11.08MONO
133
4
A-3MONO
36
106
78' Diameter 15" Spacing
Measurement in Inches
Rail # Section 1 Section 2 Section 3 Section 4
1
197
264
264
197
2
196
264
264
196
3
195
264
264
195
4
194
264
264
194
5
192
264
264
192
6
189
264
264
189
7
186
264
264
186
8
182
264
264
182
9
178
264
264
178
10
174
264
264
174
11
169
264
264
169
12
163
264
264
163
13
156
264
264
156
14
149
264
264
149
15
141
264
264
141
16
133
264
264
133
17
256
264
256
0
18
246
264
246
0
19
235
264
235
0
20
223
264
223
0
21
210
264
210
0
22
195
264
195
0
23
181
264
181
0
24
163
264
163
0
25
144
144
0
0
26
255
255
0
0
27
231
231
0
0
28
202
202
0
0
29
168
168
0
0
30
249
0
0
0
31
159
0
0
0
23.77 m Diameter 38.10 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2 Section 3 Section 4
1
500.38
670.56
670.56
500.38
2
497.84
670.56
670.56
497.84
3
495.3
670.56
670.56
495.3
4
492.76
670.56
670.56
492.76
5
487.68
670.56
670.56
487.68
6
480.06
670.56
670.56
480.06
7
472.44
670.56
670.56
472.44
8
462.28
670.56
670.56
462.28
9
452.12
670.56
670.56
452.12
10
441.96
670.56
670.56
441.96
11
429.26
670.56
670.56
429.26
12
414.02
670.56
670.56
414.02
13
396.24
670.56
670.56
396.24
14
378.46
670.56
670.56
378.46
15
358.14
670.56
670.56
358.14
16
337.82
670.56
670.56
337.82
17
650.24
670.56
650.24
0
18
624.84
670.56
624.84
0
19
596.9
670.56
596.9
0
20
566.42
670.56
566.42
0
21
533.4
670.56
533.4
0
22
495.3
670.56
495.3
0
23
459.74
670.56
459.74
0
24
414.02
670.56
414.02
0
25
365.76
365.76
0
0
26
647.7
647.7
0
0
27
586.74
586.74
0
0
28
513.08
513.08
0
0
29
426.72
426.72
0
0
30
632.46
0
0
0
31
403.86
0
0
0
