33'-20" monorail spacing layout, Layouts – Grain Systems Bin Flooring PNEG-1816 User Manual
Page 33

6. Layouts
PNEG-1816 33' Dura-Lok Plank and Support Manual
33
33'-20" Monorail Spacing Layout

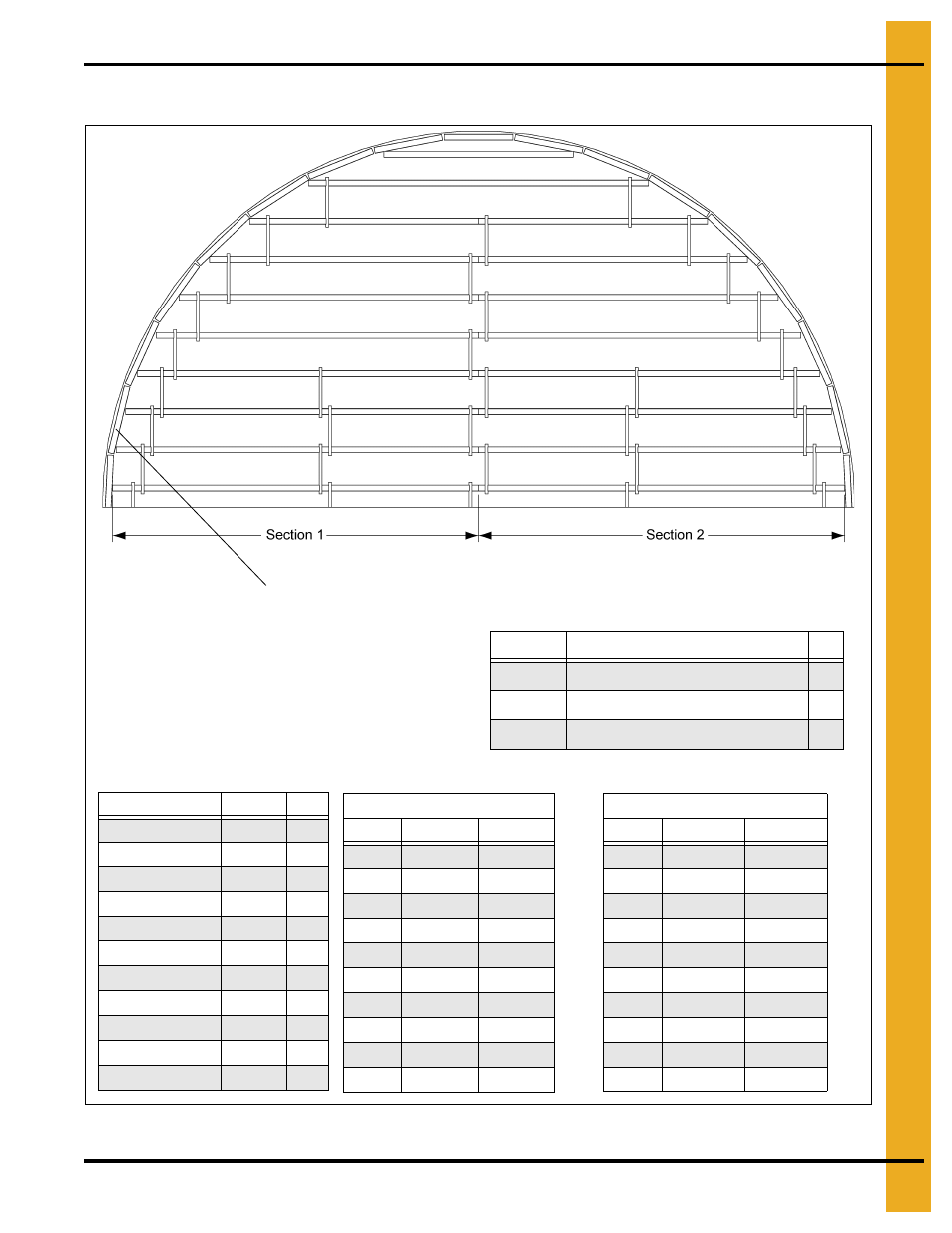

Figure 6H 33' Diameter Bin with 20" Monorail Spacing
NOTE: Thirty three (33) total outer perimeter 3' monorail
pieces. See
for leg support details.
Bill of Materials
Part #
Length
Qty
A-16MONO
192
4
A-15.83MONO
190
4
A-15.41MONO
185
4
A-14.9MONO
179
4
A-14.83MONO
178
2
A-14.08MONO
169
4
A-13.1MONO
157
4
A-11.8MONO
141
4
A-10MONO
120
4
A-8.25MONO
99
2
A-3MONO
36
50
33' Diameter 20" Spacing
Measurement in Inches
Rail #
Section 1 Section 2
1
192
192
2
190
190
3
185
185
4
179
179
5
169
169
6
157
157
7
141
141
8
120
120
9
178
0
10
99
0
Part #
Description
Qty
FL-404-1
20" Monorail Tie Bar
70
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw 270
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
40
10.058 m Diameter 50.8 cm Spacing
Measurement in Centimeters
Rail #
Section 1
Section 2
1
487.68
487.68
2
482.6
482.6
3
469.9
469.9
4
454.66
454.66
5
429.26
429.26
6
398.78
398.78
7
358.14
358.14
8
304.8
304.8
9
452.12
0
10
251.46
0
