33'-18" monorail spacing layout, Layouts – Grain Systems Bin Flooring PNEG-1816 User Manual
Page 31

6. Layouts
PNEG-1816 33' Dura-Lok Plank and Support Manual
31
33'-18" Monorail Spacing Layout

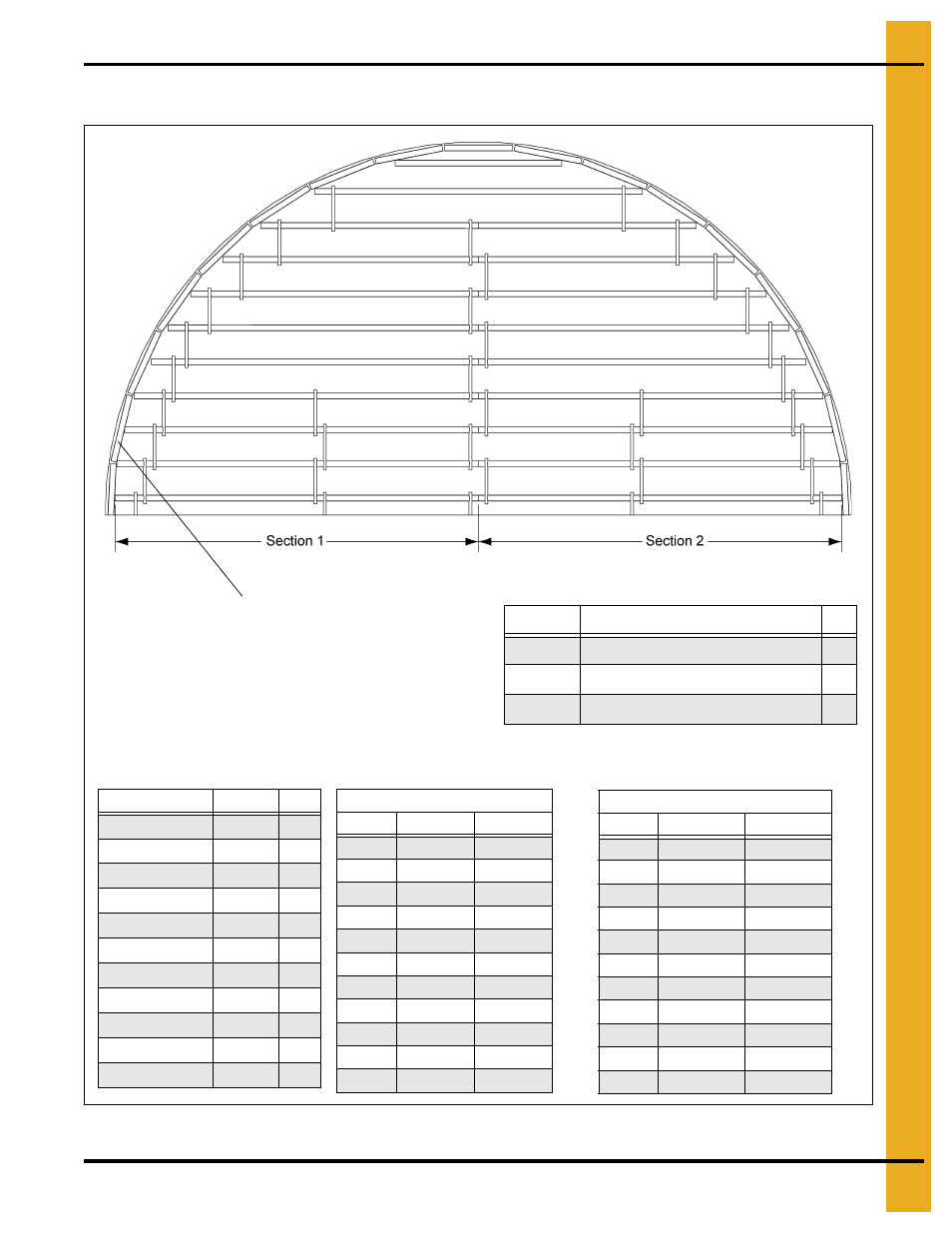

Figure 6F 33' Diameter Bin with 18" Monorail Spacing
NOTE: Thirty three (33) total outer perimeter 3' monorail
pieces. See
for leg support details.
Bill of Materials
Part #
Length
Qty
A-16MONO
192
4
A-15.91MONO
191
4
A-15.58MONO
187
4
A-15.17MONO
182
4
A-14.42MONO
173
6
A-13.7MONO
164
4
A-12.7MONO
152
4
A-11.25MONO
135
4
A-9.58MONO
115
4
A-7.33MONO
88
2
A-3MONO
36
50
33' Diameter 18" Spacing
Measurement in Inches
Rail #
Section 1
Section 2
1
192
192
2
191
191
3
187
187
4
182
182
5
173
173
6
164
164
7
152
152
8
135
135
9
115
115
10
173
0
11
88
0
Part #
Description
Qty
FL-404-18 18" Monorail Tie Bar
80
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw 300
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
40
10.058 m Diameter 45.72 cm Spacing
Measurement in Centimeters
Rail #
Section 1
Section 2
1
487.68
487.68
2
485.14
485.14
3
474.98
474.98
4
462.28
462.28
5
439.42
439.42
6
416.56
416.56
7
386.08
386.08
8
342.9
342.9
9
292.1
292.1
10
439.42
0
11
223.52
0
