33'-17" monorail spacing layout, Layouts – Grain Systems Bin Flooring PNEG-1816 User Manual
Page 29

6. Layouts
PNEG-1816 33' Dura-Lok Plank and Support Manual
29
33'-17" Monorail Spacing Layout

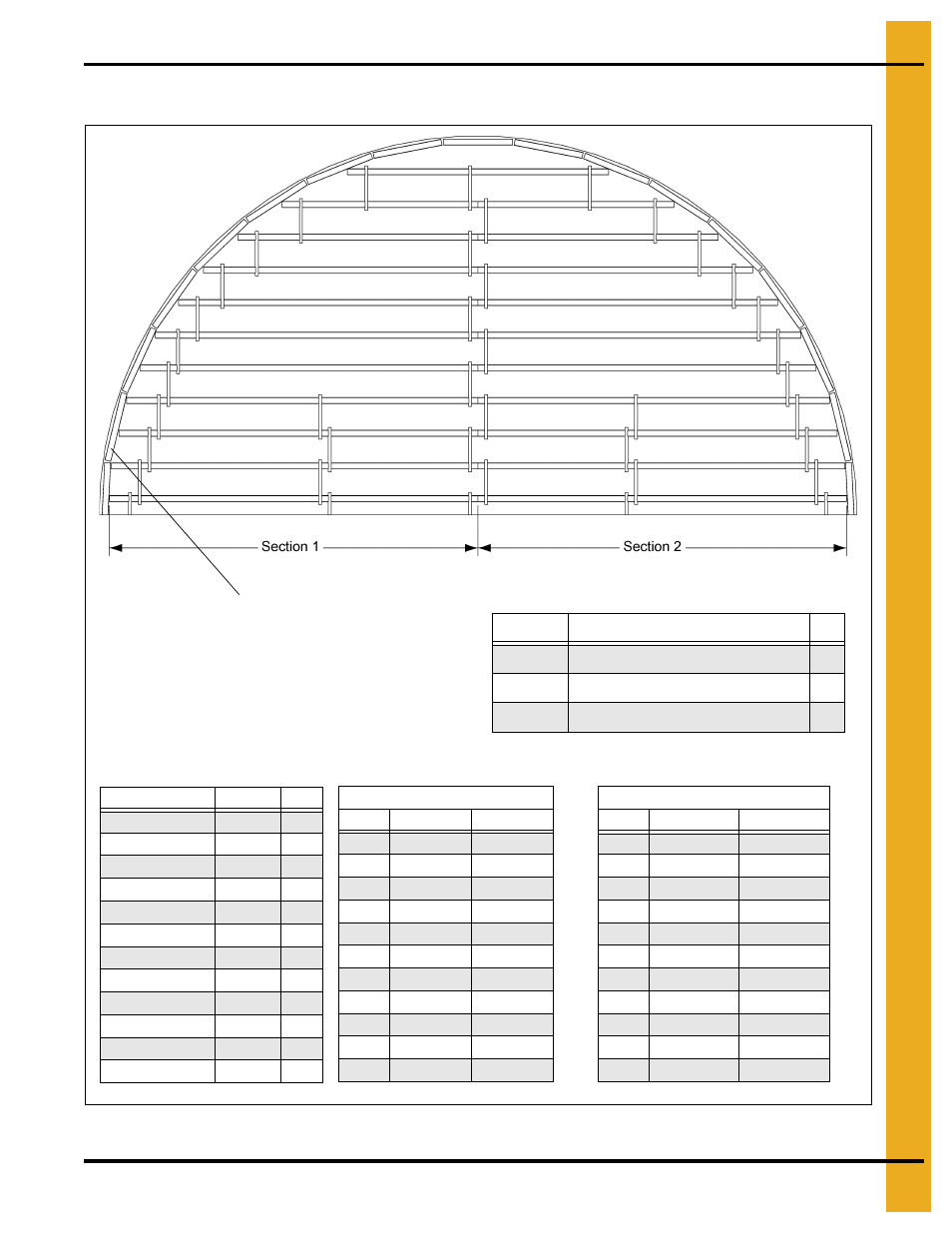

Figure 6D 33' Diameter Bin with 17" Monorail Spacing
NOTE: Thirty three (33) total outer perimeter 3' monorail
pieces. See
for leg support details.
Bill of Materials
Part #
Length
Qty
A-16MONO
192
4
A-15.91MONO
191
4
A-15.58MONO
187
4
A-15.25MONO
183
4
A-14.67MONO
176
4
A-14MONO
168
4
A-13MONO
156
4
A-11.92MONO
143
4
A-11.3MONO
136
2
A-10.4MONO
125
4
A-8.5MONO
102
4
A-3MONO
36
50
33' Diameter 17" Spacing
Measurement in Inches
Rail #
Section 1
Section 2
1
192
192
2
191
191
3
187
187
4
183
183
5
176
176
6
168
168
7
156
156
8
143
143
9
125
125
10
102
102
11
136
0
Part #
Description
Qty
FL-404-17 17" Monorail Tie Bar
90
S-280
#10-16 x 5/8" Zinc Self-Drilling Screw 300
FL-7411
Monorail Strap 1-1/2" x 30" x 0.061"
40
10.058 m Diameter 43.18 cm Spacing
Measurement in Centimeters
Rail #
Section 1
Section 2
1
487.68
487.68
2
485.14
485.14
3
474.98
474.98
4
464.82
464.82
5
447.04
447.04
6
426.72
426.72
7
396.24
396.24
8
363.22
363.22
9
317.5
317.5
10
259.08
259.08
11
345.44
0
