CV045
V. 01 – 25/05/2012 13 ©Velleman nv
• protección contra descargas atmosféricas
• no necesita una alimentación adicional para cámaras
• incluye:
o
receptor balun de 4 canales con alimentación incorporada: 1 ud.
o
balun vídeo/alimentación pasivo: 4 uds.
o
soporte para montaje en rack: 2 uds.
o
cable coaxial para la conexión a un monitor/DVR: 4 uds.
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
Receptor Balun
1 interruptor ON/OFF 5 conector de vídeo para cámara (BNC)
2 salida de vídeo para DVR o monitor (BNC) 6 conector para cable UTP
3 entradas de vídeo para cámara (cable UTP) 7 conector de alimentación para cámara
4 conexión de alimentación
Esquema de conexión
A cámara CCTV (no incl.) D DVR / monitor (no incl.)
B balun E receptor CV045
C cable UTP (CAT5E/6, no incl.)
6. Instalar el hardware
Véase las figuras en la página 2 de este manual del usuario.
Es posible conectar hasta 4 cámaras al receptor.
1. Conecte el conector de vídeo del balun [5] al conector de vídeo de la cámara [A].
2. Conecte el conector de alimentación del balun [7] al conector de alimentación de la cámara [A].
3. Conecte los balunes [B] al receptor [E] con los cables CAT5E/6 [C].
Observación: es posible utilizar o cables T568A o cables T568B (véase « esquema de conexión »
más adelante en este manual del usuario). Asegúrese de que ambos extremos utilizan los mismos
cables.
Observación: La longitud del cable máx. es de 250m. Para caídas de tensión a largas distancias,
consulte la lista más adelante en este manual del usuario.
4. Conecte la salida de vídeo del receptor [2] de cada cámara a un monitor o un DVR [D] con cables
coaxiales. Utilice un cable por cámara conectada.
5. Conecte el cable de alimentación del receptor a la conexión de alimentación [4].
6. Conecte el aparato a la red eléctrica (véase Especificaciones).
7. Active el receptor con el interruptor ON/OFF [1].

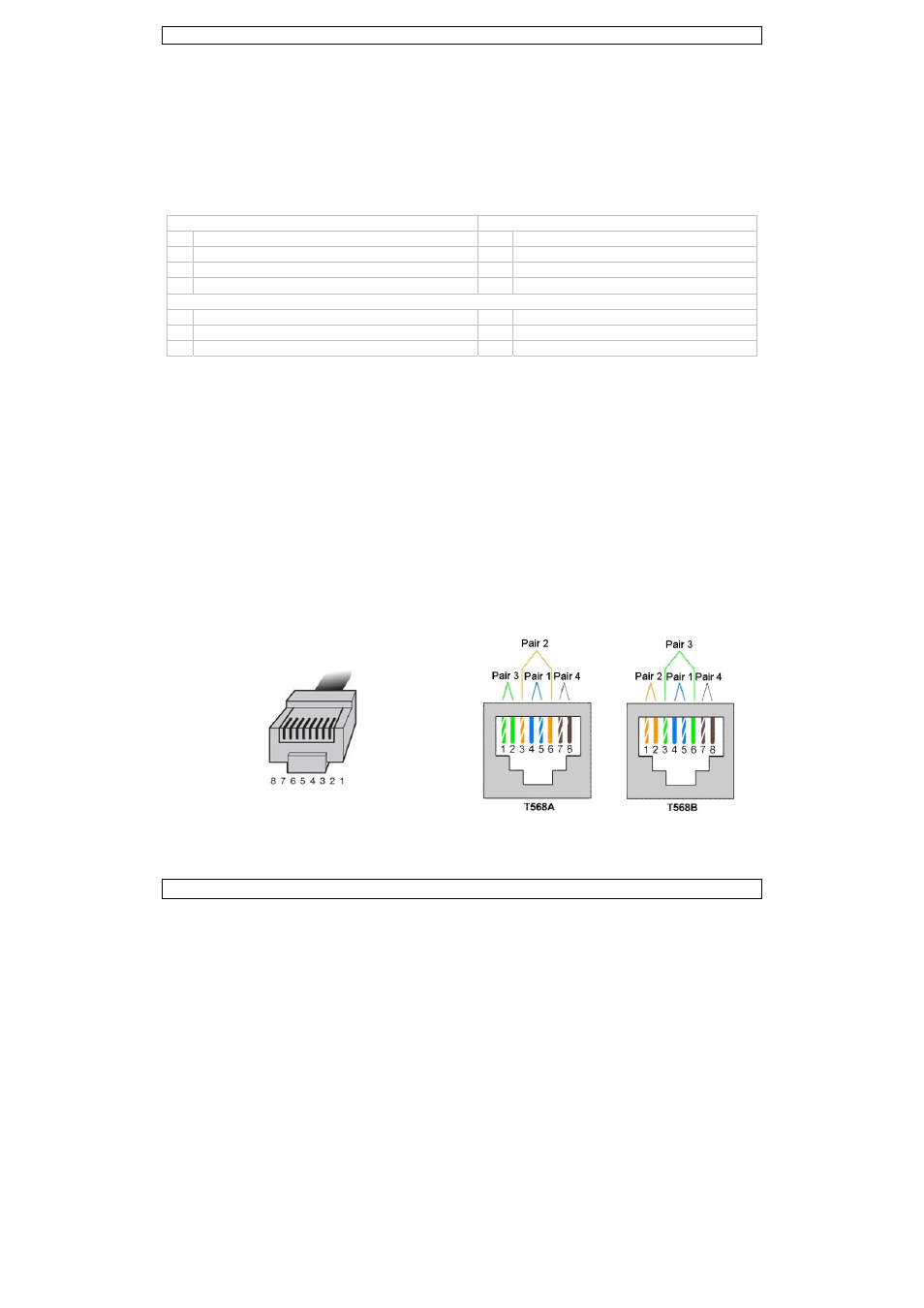

Esquema de conexión
