CV045
V. 01 – 25/05/2012 10 ©Velleman nv
• ne nécessite pas de source d'alimentation supplémentaire pour caméra
• contenu :
o
récepteur balun à 4 canaux avec alimentation incorporée : 1 pc
o
balun vidéo/alimentation passif : 4 pcs
o
étrier de montage pour montage en baie : 2 pcs
o
câble coaxial pour connexion au moniteur/DVR : 4 pcs.
5. Description
Se référer aux illustrations en page 2 de cette notice.
Récepteur Balun
1 Interrupteur marche/arrêt 5 Connecteur de vidéo pour caméra (BNC)
2 Sortie vidéo pour DVR ou moniteur (BNC) 6 Connecteur de câble UTP
3 Entrées vidéo de la caméra (câble UTP) 7 Connexion d'alimentation pour caméra
4 Connexion d'alimentation
Schéma de connexion
A Caméra CCTV (non incl.) D DVR / moniteur (non incl.)
B Balun E CV045
C Câble UTP (CAT5E/6, non incl.)
6. Installation du matériel
Se référer aux illustrations en page 2 de cette notice.
Il est possible de connecter jusqu'à 4 caméras au récepteur.
1. Connectez le connecteur de vidéo du balun [5] au connecteur de vidéo de la caméra [A].
2. Connectez la connexion d'alimentation du balun [7] à la connexion d'alimentation de la caméra [A].
3. Raccordez les baluns [B] au récepteur [E] avec des câbles CAT5E/6 [C].
Remarque : Vous pouvez utiliser des câbles T568A ou T568B (consultez le schéma de connexion ci-
après dans ce manuel). Assurez-vous que les deux extrémités utilisent la même connexion.
Remarque : la longueur maximale est de 250m. Pour des chutes de tension sur de longues
distances, veuillez consulter la table ci-après dans ce manuel.
4. Connectez la sortie vidéo du récepteur [2] de chaque camera au moniteur ou DVR [D] avec des
câbles coaxiaux. Utilisez un câble par caméra connectée.
5. Connectez le cordon d'alimentation du récepteur à la connexion d'alimentation [4].
6. Branchez la fiche du cordon d'alimentation dans une prise de courant appropriée (voir
Spécifications Techniques).
7. Allumez le récepteur avec l'interrupteur marche/arrêt [1].

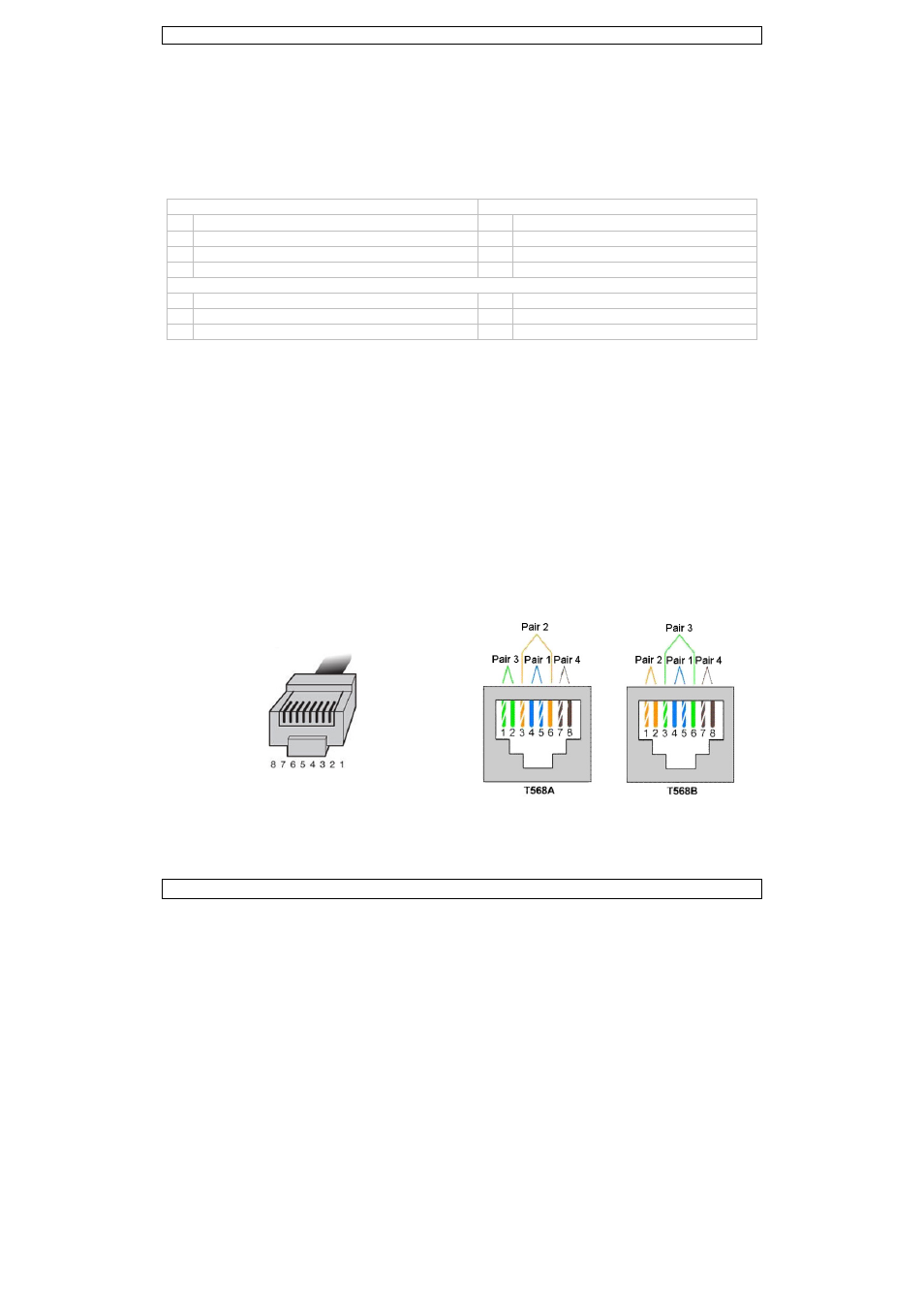

Schéma de connexion
