LEDC10
V. 01 – 28/03/2013
43
©Velleman nv

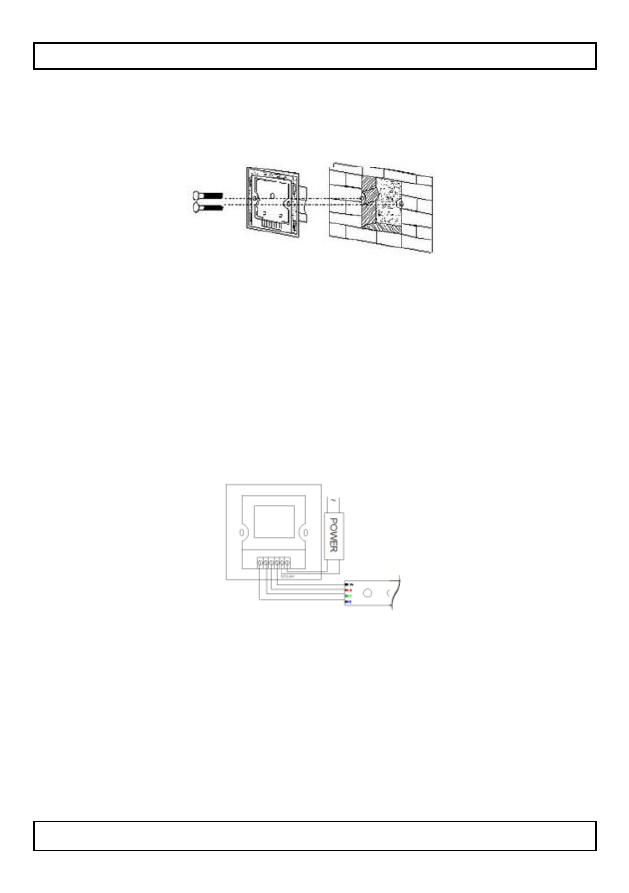

Krok 4 - Zamocować sterownik na ścianie
Zamocować i przykręcić sterownik na ścianie jak pokazano na
rysunku poniżej.
Odległość między śrubami wynosi 60mm.
Krok 5 – Ponownie podłączyć kabel złącza
Upewnić się, że złącze jest całkowicie otwarte.
Włożyć kabel i zamknąć złącze.
Można teraz zamknąć panel dotykowy.
5. Połączenia
Połączenia: tryb RGB
Aby wejść w tryb RGB należy połączyć przewody ze sterownikiem jak
opisano poniżej:
Połączenia: tryb temperatury barwowej
Aby wejść w tryb temperatury barwowej należy podłączyć przewody
do sterownika jak opisano poniżej:
