Etape 3 - choisir une méthode de connexion, Etape 4 - fixer le contrôleur au mur, Etape 5 - reconnecter le câble connecteur – Velleman LEDC10 User Manual
Page 17: Connexion, Connexion: mode rvb
LEDC10
V. 01 – 28/03/2013
17
©Velleman nv

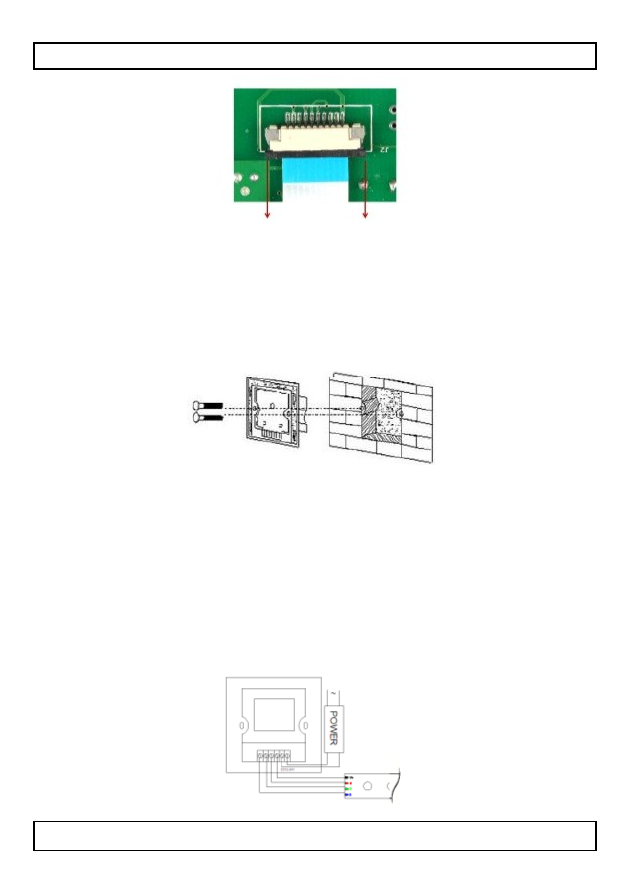

Etape 3 - Choisir une méthode de connexion
Connecter les fils selon le mode souhaité (voir section Connexion ci-
dessous).
Etape 4 - Fixer le contrôleur au mur
Fixer et visser le contrôleur sur le mur comme illustré.
La distance entre les vis est de 60mm.
Etape 5 - Reconnecter le câble connecteur
S'assurer que le connecteur soit ouvert au maximum.
Insérer le câble et fermer le connecteur.
Fermer le panneau tactile.
5. Connexion
Connexion: mode RVB
Pour le mode RVB, connecter le contrôleur comme suit :
