LEDC10
V. 01 – 28/03/2013 16 ©Velleman nv
1 Allumé/Eteint - Sélecteur
de mode
6 Alimentation : VCC
2 Bouton d'augmentation 7 Sortie : VCC
3 Bouton de diminution 8 Sortie : R
4 Indicateurs LED 9 Sortie : G
5 Alimentation: GND 10 Sortie : B
4. Installation et connexion
 Connecter d'abord le fil de charge et ensuite le fil d'alimentation.
 S'assurer qu'aucun court-circuit ne puisse survenir entre les fils de
connexion avant de la mise sous tension.
 La tension d'alimentation du contrôleur varie entre
CC12V~CC24V. L'usage d'autres tensions endommagera le
contrôleur.

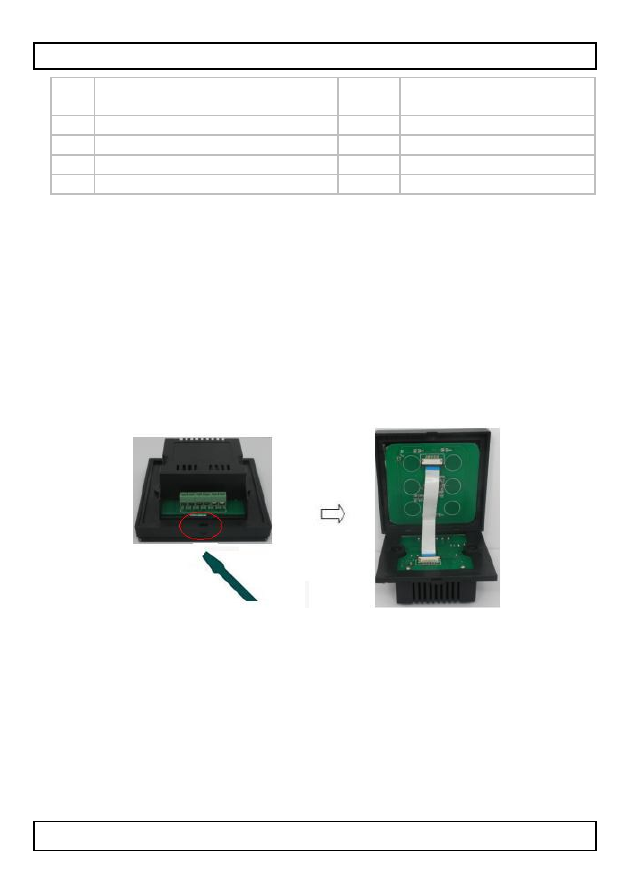

Etape 1 - Ouvrir le panneau tactile
 Ouvrir doucement le panneau tactile comme illustré (p. ex. avec
un petit tournevis).
Etape 2 - Déconnecter le câble connecteur
 Ouvrir le connecteur et enlever doucement le câble connecteur.
