LPTDX1220 GB 4
14) ↓ key
15) SET key
16) FUNCTION key
17) MODE key

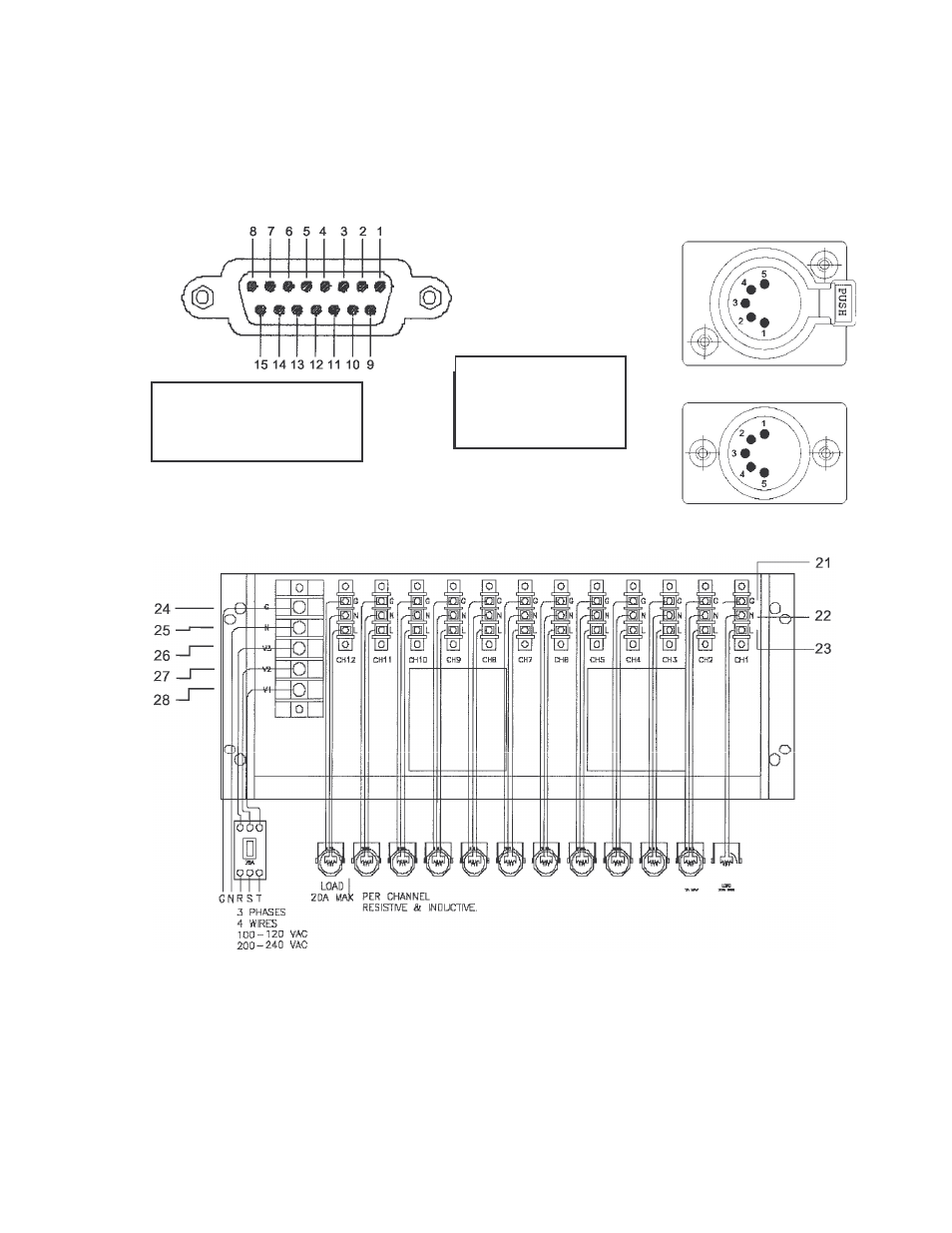

18) 5-pin DMX output socket (see detail below)
19) 5-pin DMX input socket (see detail below)
20) Analogue input socket : 0-10V (see detail below)
21) earth connection
25) mains power wire #1
22) neutral wire 26) mains power wire #2
23) positive wire 27) mains power wire #3
24) earth connection 28) neutral wire
Pin 1 – 12 : CH1 – CH12
Pin 13
: not connected
Pin 14 : +12V
Pin 15 : earth
Pin 1 : earth
Pin 2 : data (-)
Pin 3 : data (+)
Pin 4 : not connected
Pin 5 : not connected
