5. Instalación
•
La instalación debe ser realizada por personal especializado.
• Seleccione un lugar de montaje donde el aparato no esté expuesto a sol ni lluvia.
• Un experto debe realizar la conexión eléctrica al panel.
• Libere el panel al desatornillar el tornillo de la parte inferior del chasis y al empujar el panel fuera
del chasis.
•
Pase los cables LEDs panel central por el chasis. Tenga cuidado que no dañe los cables.
• Desatornille los 4 tornillos de la parte trasera y abra el panel.

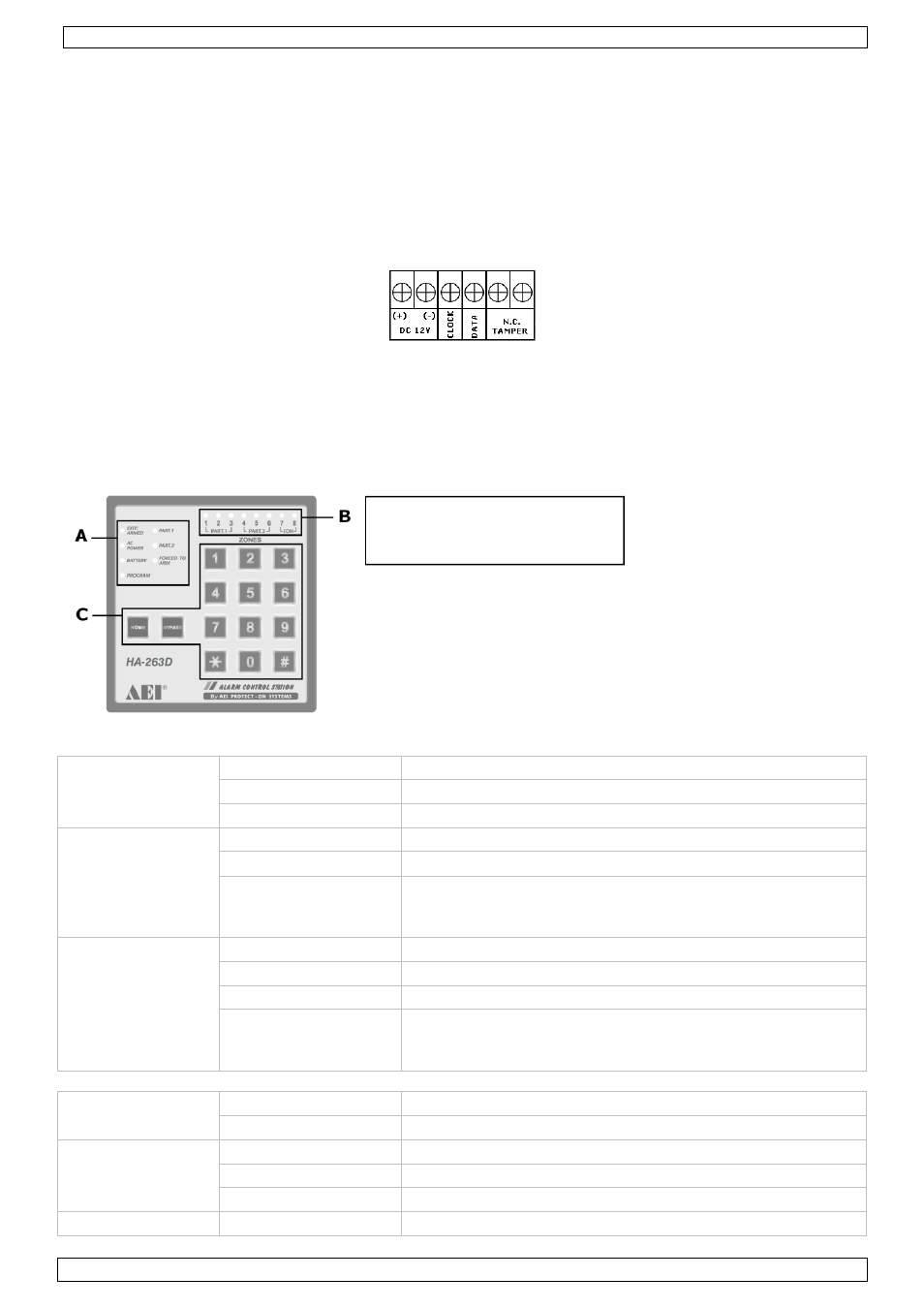

• Asegúrese de que los cables no estén bajo tensión. Conecte los hilos a la regleta de conexión
(véase la siguiente figura).
• Conecte un contacto antisabotaje (no incl.) si fuera deseado.
• Vuelva a cerrar el panel.
• Ponga el panel en el chasis sin dañar los cables. Fije el panel con el tornillo al chasis.
• Ponga el panel bajo tensión (desde el panel de control central).
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si
necesita piezas de recambio.
6. Descripción del panel
A. LED de estado
EXIT/ARMED ON Sistema activado (sistema entero o una de las parcelas)
OFF Sistema desactivado (sistema entero)
Parpadeo Sistema en el modo de temporización de salida
AC POWER ON Alimentación normal
Parpadeo Alimentación interrumpida
Parpadeo por
turno con LED de
la pila
Sistema en el modo de espera (standby)
BATTERY ON Pila baja
OFF Pila normal
Parpadeo Pila en el modo de control
Parpadeo por
turno con LED de
la alimentación
Sistema en el modo de espera (standby)
PROGRAM ON Sistema en el modo de programación
OFF Sistema en el modo de funcionamiento normal
PART. 1 ON Partición 1 activada
OFF Partición 1 desactivada
Parpadeo Modo de temporización de entrada
PART. 2 ON Partición 2 activada
A. LED de estado
B. LED de estado de las zonas
C. teclado
