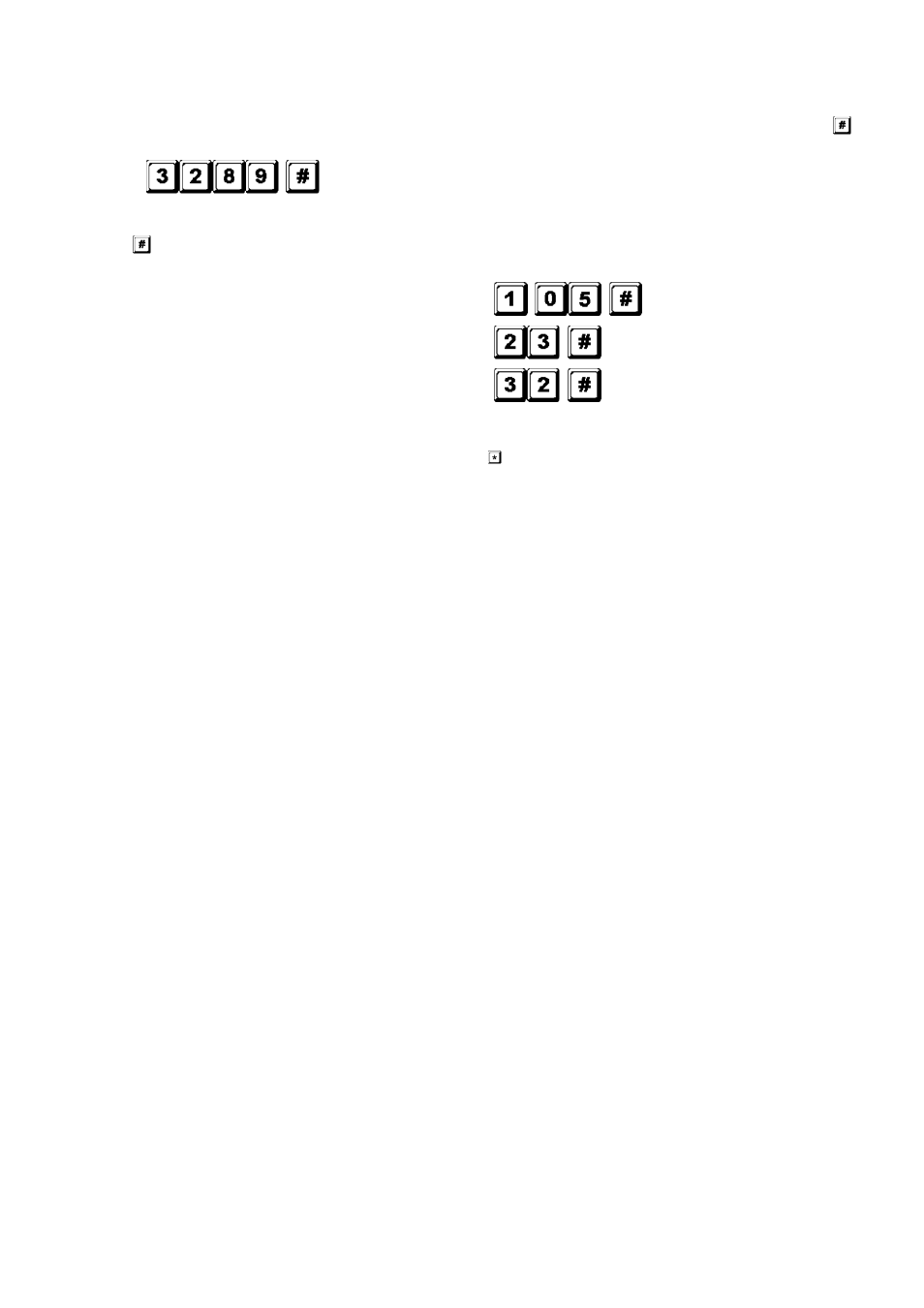

1. Stellen Sie die Tastatur mit dem persönlichen Mastercode auf Programmiermodus und drücken Sie auf .
Tastatur befindet sich im Programmiermodus
2. Geben Sie die Benutzernummer ein (00~99 für Ausgang 1; 0~9 für Ausgänge 2 und 3) und drücken Sie auf
um einen Benutzercode zu löschen.
Um Benutzer 05 in Gruppe 1 zu löschen,
drücken Sie
Um Benutzer 3 in Gruppe 2 zu löschen, drücken
Sie
Um Benutzer 2 in Gruppe 3 zu löschen, drücken
Sie
3. Löschen Sie die anderen gewünschten Codes.
4. Verlasse Sie den Programmiermodus indem Sie auf drücken.
7. Technische Daten
•
Betriebspannung
12V-24V AC/DC, für die Auswahl der Spannung brauchen Sie keine Steckbrücke
•
Betriebsarten
a)
Einzelbenutzermodus, automatische oder manuelle Code-Eingabe
b) Mehrbenutzermodus: 100 Benutzercodes für Ausgang 1 (Benutzer 00-99), automatische oder manuelle
Code-Eingabe
10 Benutzercodes für Ausgang 2 (Benutzer 0-9), automatische oder manuelle Code-
Eingabe
10 Benutzercodes für Ausgang 3 (Benutzer 0-9), automatische oder manuelle Code-
Eingabe
•
Mögliche Kombinationen Benutzercode
a)
Einzelbenutzermodus: 10 000
b) Mehrbenutzermodus: 111 110 000
•
Sensorterminals
a)
Egress-Eingang: N.O. verbunden mit der (-) Masse
b) Eingang Türsensor: N.C. verbunden mit der (-) Ma
c) Ausschaltung Relais 1: N.O. verbunden mit der (-) Ma
•
Kontakte Relaisausgang
AUSGANG 1: N.C. und N.O. trockene Kontakte, 5A / 30VDC max.
AUSGANG 2: N.C. und N.O. trockene Kontakte, 1A / 30VDC max.
AUSGANG 3: NPN Open Collector, 100mA sink / 24VDC max.
•
Sabotagekontakt
N.C. trockener Kontakte, 50mA max.
•
Werte Duress-Ausgang, Schleusensystem und aktivierte Taste
NPN Open Kollektor schaltet auf Masse wenn aktiv, 24DC / 100mA sink
