Procéder comme suit pour consigner l’accès au clavier à un utilisateur :
1. Sélection du mode de programmation à l’aide du code maître personnalisé et .
Mode de programmation
2. Entrer le numéro de l’utilisateur (00~99 pour la sortie 1 ; 0~9 pour les sorties 2 et 3) et enfoncer pour
effacer un code d’utilisateur.

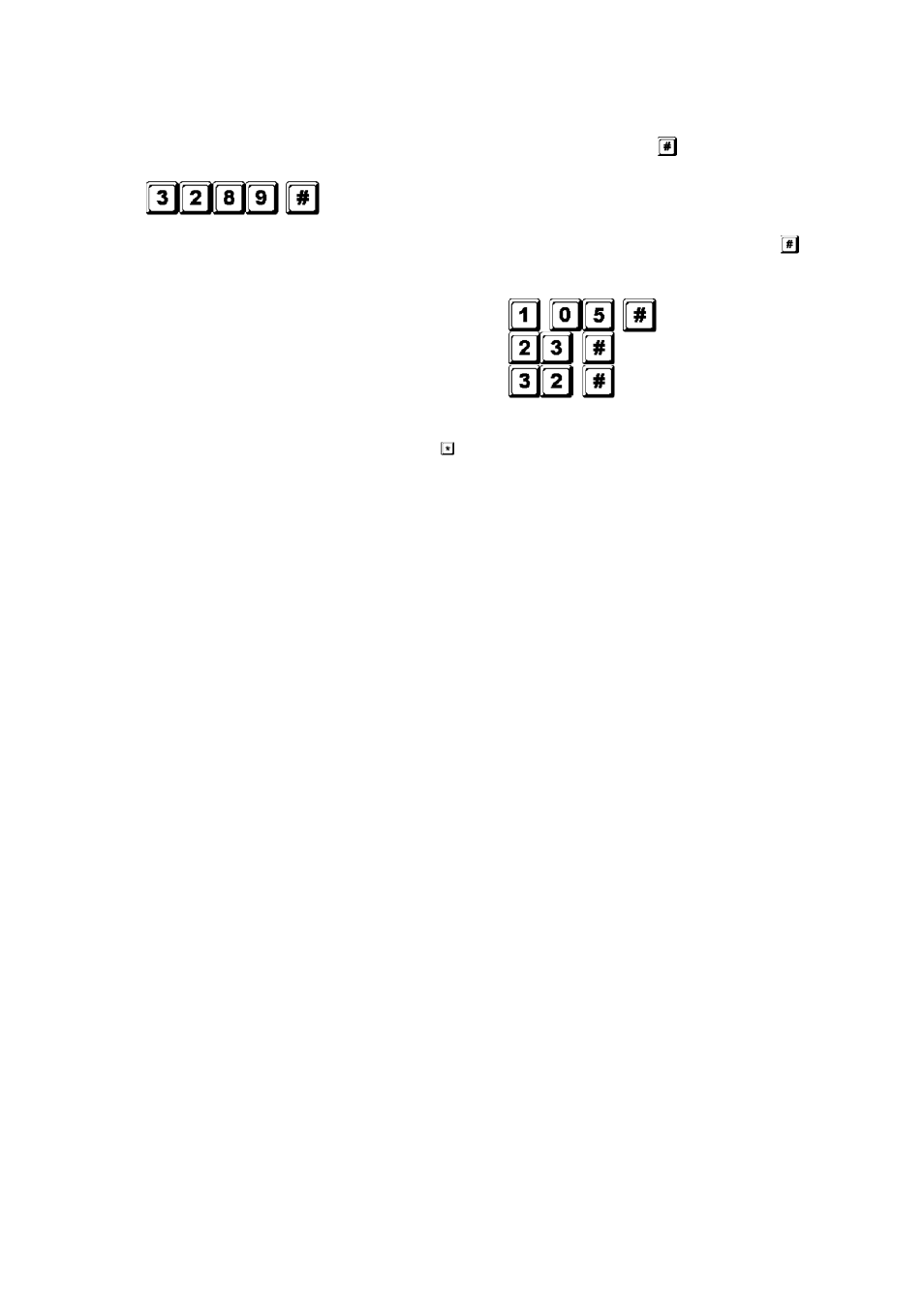

Pour effacer l’utilisateur 05 du groupe 1, enfoncer
Pour effacer l’utilisateur 3 du groupe 2, enfoncer
Pour effacer l’utilisateur 2 du groupe 3, enfoncer
3. Continuer à effacer les codes souhaités.
4. Quitter le mode de programmation enfonçant .
7. Spécifications techniques
•
Tension de service
12V-24V CA/CC, ne nécessite pas de cavalier pour la sélection de tension
•
Modes d’utilisation
a)
Mode utilisateur simple, entrée de code automatique ou manuelle
b) Mode multiutilisateur : 100 codes d’utilisateur pour sortie 1 (utilisateur 00-99), entrée de code automatique ou
manuelle
10 codes d’utilisateur pour sortie 2 (utilisateur 0-9), entrée de code automatique ou
manuelle
10 codes d’utilisateur pour sortie 3 (utilisateur 0-9), entrée de code automatique ou
manuelle
•
Combinaisons de codes d’utilisateur possibles
a)
Mode utilisateur simple : 10 000
b) Mode multiutilisateur : 111 110 000
•
Bornes d’entrée
a)
Entrée de la sortie déportée : N.O. raccordée à la masse (-)
b) Entrée du capteur de porte : N.C. raccordée à la masse (-)
c) Commande d’arrêt relais 1 : N.O. raccordée à la masse (-)
•
Contact relais de sortie
SORTIE 1 : contacts secs N.C. et N.O., max. 5A / 30VCC
SORTIE 2 : contacts secs N.C. et N.O., max. 1A / 30VCC
SORTIE 3 : transistor NPN à collecteur ouvert, max. 100mA sink / 24VCC
•
Contact de l’interrupteur antieffraction
Contact sec N.C., max. 50mA
•
Valeurs des sorties forcée, sas d’accès et clavier actif
Transistor NPN à collecteur ouvert commutant vers la masse lorsqu’activé, 24CC / 100mA sink
•
Délai de rafraichissement automatique lors de l’entrée du code
