VDPLB3D/VDPLB5D_v2 HQ POWER 9
4. Installation
• Installer l’appareil hors de portée des personnes non autorisées. Eviter les endroits fréquentés.
• Enlever tout matériau inflammable dans un rayon de 0.5m autour de l’appareil.
5. Emploi
• Contrôle DMX

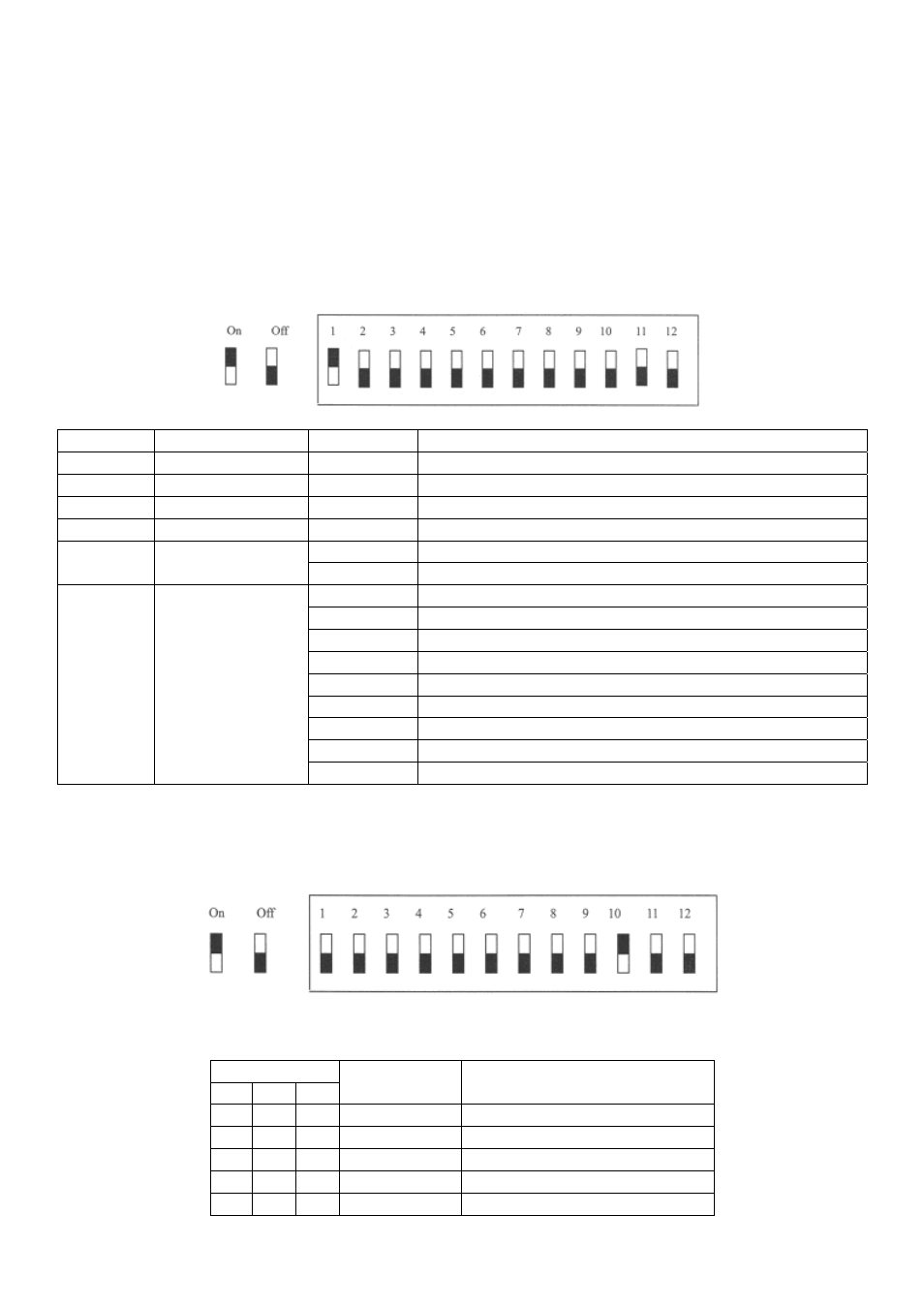

Placer les interrupteurs DIP 10, 11 et 12 en position OFF. Ensuite, déterminer l’adresse à l’aide des
interrupteurs 1 à 9.
CANA DESCRIPTION VALEUR FONCTION
1 Rouge 0 – 255 Variation – rouge de 0 à 100%
2 Vert 0 – 255 Variation – vert de 0 à 100%
3 Bleu 0 – 255 Variation – bleu de 0 à 100%
4 Variation 0 – 255 Variation – général de 0 à 100%
5 Sensibilité
0 – 25 Pas de pilotage par la musique
26 – 255 Pilotage par la musique de haut à bas
6
Chenille
préprogrammée
0 – 4 Pas de chenille
5 – 31 Chenille 1 : fondu entre rouge et vert
32 – 63 Chenille 2 : fondu entre vert et bleu
64 – 95 Chenille 3 : fondu entre bleu et rouge
96 – 127 Chenille 4 : fondu entre cyan et rouge
128 – 159 Chenille 5 : fondu entre magenta et vert
160 – 191 Chenille 6 : fondu entre jaune et bleu
192 – 223 Chenille 7 : fondu entre noir et blanc
224 – 255 Chenille 8 : toutes les chenilles mentionées ci-dessus
• Mode maître/esclave
o
Adresser l’appareil maître comme suit (interrupteur DIP 10 sur ON, interrupteur DIP 11 sur OFF) :
Les 8 chenilles peuvent être activées en plaçant les interrupteurs DIP 1, 2 et 3 comme suit :
INTERR. DIP
CHENILLE EFFET
1 2 3
Off Off Off Chenille 1 Fondu – rouge et vert
On Off Off Chenille 2 Fondu – vert et bleu
Off On Off Chenille 3 Fondu – bleu et rouge
On On Off Chenille 4 Fondu – cyan et rouge
Off Off On Chenille 5 Fondu – magenta et vert
