VDPLB3D/VDPLB5D_v2 HQ POWER 6
4. Installatie
• Installeer dit toestel op een plaats waar niemand het kan aanraken en waar niet veel mensen voorbijkomen.
• Verwijder alle brandbaar materiaal in een straal van 0.5m rond het toestel.
5. Gebruik
• DMX-sturing

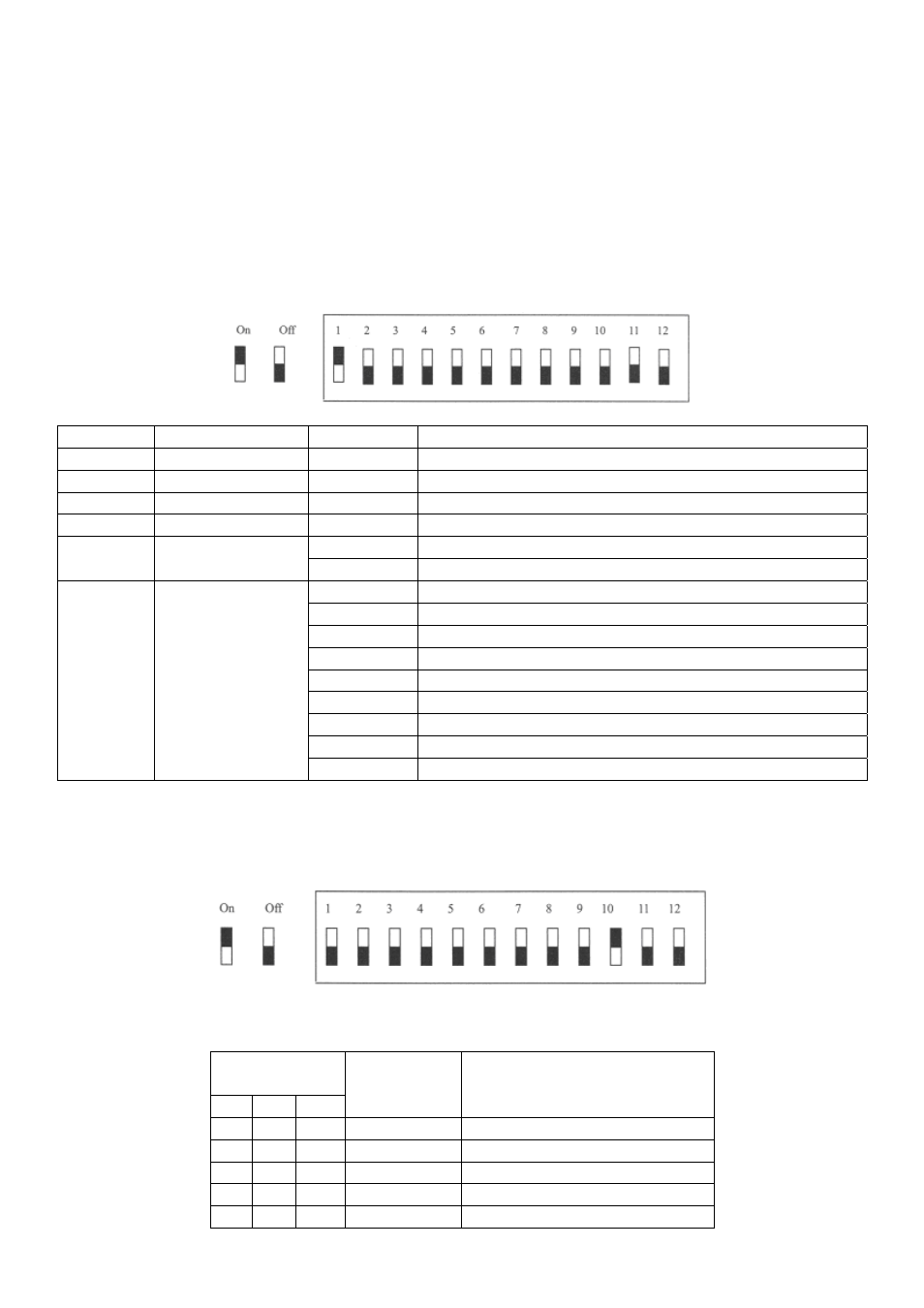

Plaats DIP-schakelaars 10, 11 en 12 op OFF. Bepaal vervolgens het adres met DIP-schakelaars 1 tot 9.
KANAAL OMSCHRIJVING WAARDE FUNCTIE
1 Rood 0 – 255 Rode dimmer van 0 tot 100%
2 Groen 0 – 255 Groene dimmer van 0 tot 100%
3 Blauw 0 – 255 Blauwe dimmer van 0 tot 100%
4 Dimmer 0 – 255 Algemene dimmer van 0 tot 100%
5 Gevoeligheid
0 – 25 Geen muzieksturing
26 – 255 Muzieksturing van hoog naar laag
6
Voor-
geprogrammeerde
chases
0 – 4 Geen chase
5 – 31 Chase 1: fading tussen roof en groen
32 – 63 Chase 2: fading tussen groen en blauw
64 – 95 Chase 3: fading tussen blauw en rood
96 – 127 Chase 4: fading tussen cyaan en rood
128 – 159 Chase 5: fading tussen magenta en groen
160 – 191 Chase 6: fading tussen geel en blauw
192 – 223 Chase 7: fading tussen zwart en wit
224 – 255 Chase 8: alle 7 chases hierboven
• Master/slave
o
Stel het master-toestel als volgt in (DIP-schakelaar 10 op ON, DIP-schakelaar 11 op OFF):
De 8 chases kunnen worden geactiveerd door DIP-schakelaars 1, 2 en 3 als volgt in te stellen:
DIP-
SCHAKELAAR CHASE EFFECT
1 2 3
Off Off Off Chase 1 Fading – rood en groen
On Off Off Chase 2 Fading – groen en blauw
Off On Off Chase 3 Fading – blauw en rood
On On Off Chase 4 Fading – cyaan en rood
Off Off On Chase 5 Fading – magenta en groen
