Vaciado

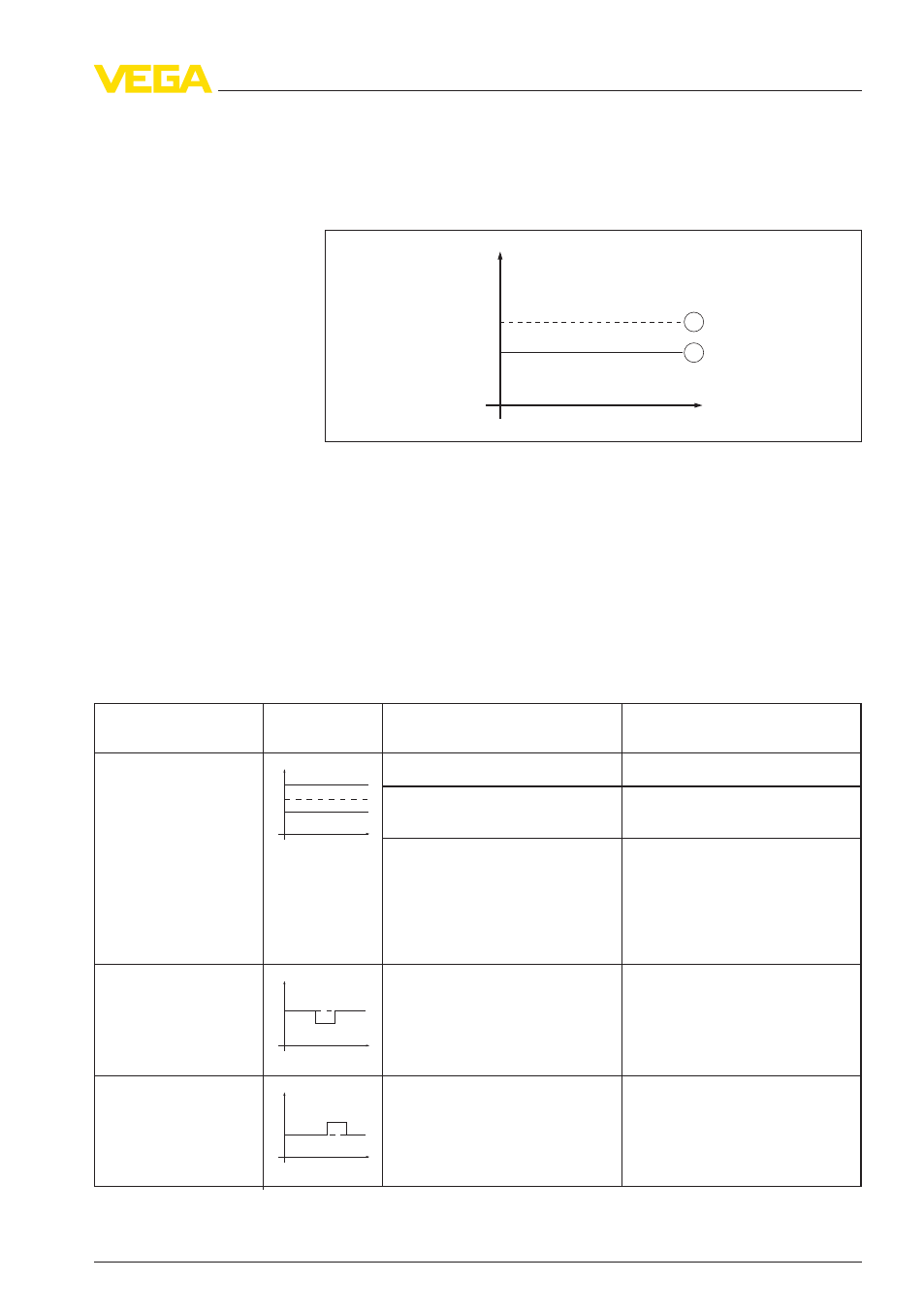

Las figuras en la columna "Patrón de error" indican en cada caso el
nivel real con línea de puntos y el nivel indicado por el sensor con línea
continua.
1
2
Level
time 0
1 Nivel real
2 Nivel indicado por el sensor
Indicaciones:
l
Donde quiera, que el sensor indique un valor constante, la causa
pudiera estar incluso en el ajuste de interrupción de la salida de
corriente en "Mantener valor"
l
En caso de nivel demasiado bajo la causa pudiera ser también
una resistencia línea demasiado alta
Error de medición con nivel constante
Descripción de erro-
res Patrón de
error Causa Eliminación
1. El valor de medición
indica un nivel dema-
siado bajo o demasia-
do alto
Level
time 0
l Ajuste min.-/max. incorrecto l Adecuar ajuste min.-/max.
l Curva de linealización falsa l Adecuar curva de linealización
falsa
l Montaje en bypass o tubo
vertical, de esta forma se
reduce el retardo relativo
(Error de medición pequeño
próximo al 100 % error grande
próximo al 0 %)
l Parámetro comprobar aplica-
ciones respecto a la forma del
depósito, ajustar en caso ne-
cesario (Bypass, tubo vertical,
´diámetro)
2. Valor de medición
salta en dirección 0 %
Level
time 0
l Eco múltiple (Tapa del depó-
sito, superficie del producto)
con amplitud mayor que el eco
de nivel
l Comprobar la aplicación, en
caso necesario ajustar la tapa
especial del depósito, tipo de
medio, fondo abovedado,
constante dieléctrica elevada
3. Valor de medición
salta en dirección
100 %
Level
time 0
l La amplitud del eco del pro-
ducto disminuye condicionada
por el proceso
l No se realizó la supresión de
señal parásita
l Realizar supresión de la señal
de interferencia
