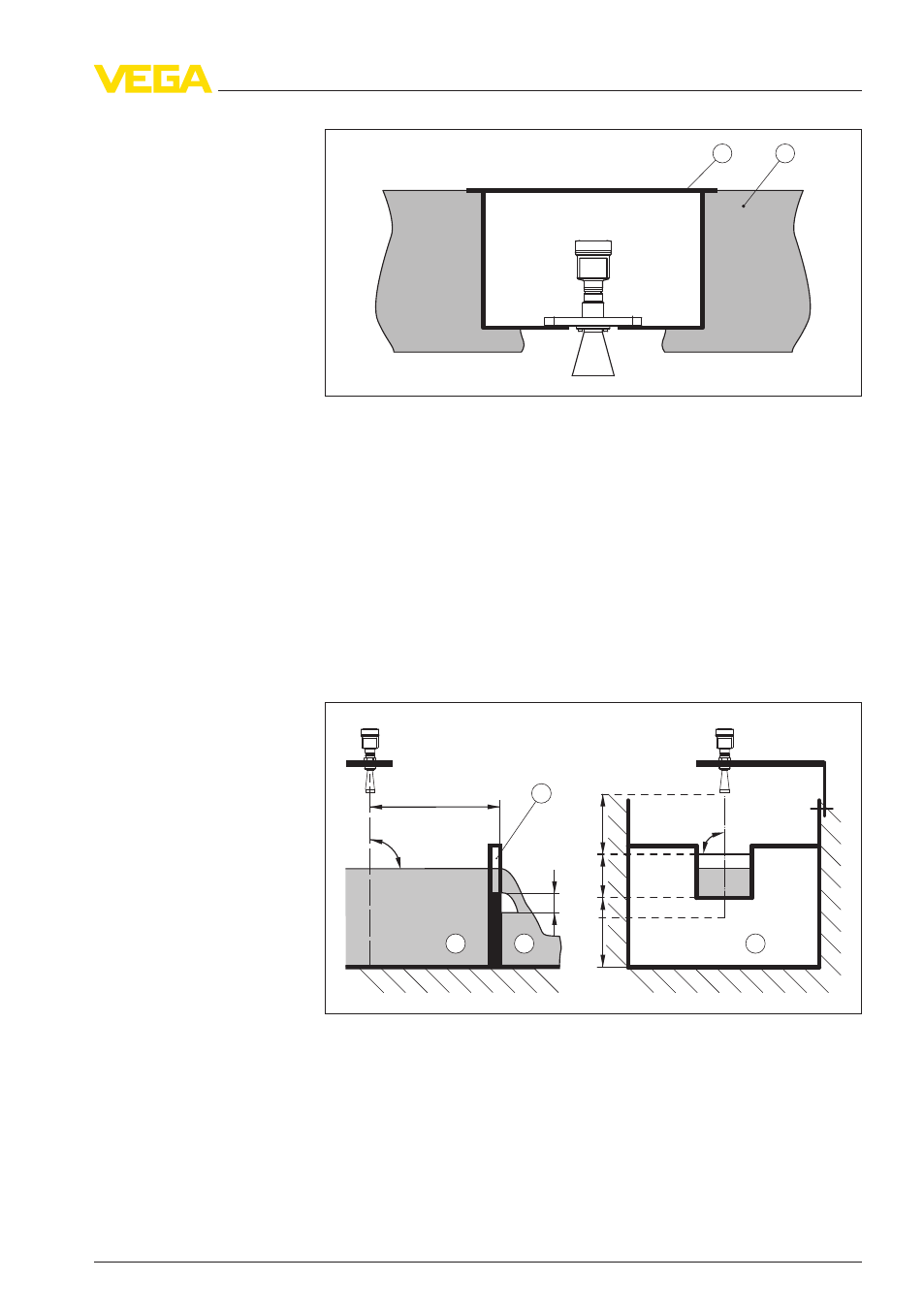

Fig. 16: Montaje del equipo en una caja subterránea
1 Caja subterránea
2 Piso de hormigón
En esa aplicación la radiación difusa mínima del sensor puede ser
reflejada y amplificada por las paredes de la caja subterránea. En
caso de sensores con carcasas plásticas esto puede provocar
acoplamientos parásitos. Esto se evita con el empleo de una carcasa
del sensor de aluminio o de acero inoxidable.
Los ejemplos breves le dan indicaciones introductorias para la
medición de flujo. Los datos de proyecto detallados se encuentran
donde el fabricante de canales y en la literatura especializada.
3 ... 4 h
max
≥ 50 mm
90°
2 3
1
h m
a
x
d m
in
≥
2
m
m
x
h
m
a
x
90°
4 2 3
Fig. 17: Medición de flujo con canal rectangular: d
min.
= Distancia mínima del
sensor (ver capítulo "Datos técnicos"); h
max.
= max. Llenado del aliviadero
cuadrado
1 Compuerta del aliviadero (Vista lateral)
2 Aguas arriba
3 Aguas abajo
4 Compuerta del aliviadero (Vista de aguas abajo)
Básicamente hay que considerar los puntos de vistas siguientes:
l
Montaje del sensor por el lado de aguas arriba
Medición de flujo con
vertedero rectangular
