potencial a tierra a través de un condensador cerámico (p. Ej. 1 nF,
1500 V). Las corrientes equipotenciales de baja frecuencia se
interrumpen ahora, sin embargo se conserva el efecto protector para
las señales de interferencia de alta frecuencia.
5 .2 C onectar
La conexión de la alimentación de tensión y de la salida de señal se
realizan por los terminales elásticos en la carcasa.
La conexión hacia el módulo de indicación y configuración o hacia el
adaptador de interface se realiza a través de las espigas de contacto
en la carcasa.
Proceder de la forma siguiente:
1 Destornillar la tapa de la carcasa
2 Extraer un módulo de indicación y configuración existente
eventualmente, girando ligeramente hacia la izquierda
3 Zafar la tuerca de unión del racor atornillado para cables
4 Pelar aproximadamente 10 cm (4 in) de la envoltura del cable de
conexión, quitar aproximadamente 1 cm (0.4 in) de aislamiento a
los extremos de los conductores
5 Empujar el cable en el sensor a través del racor atornillado para
cables

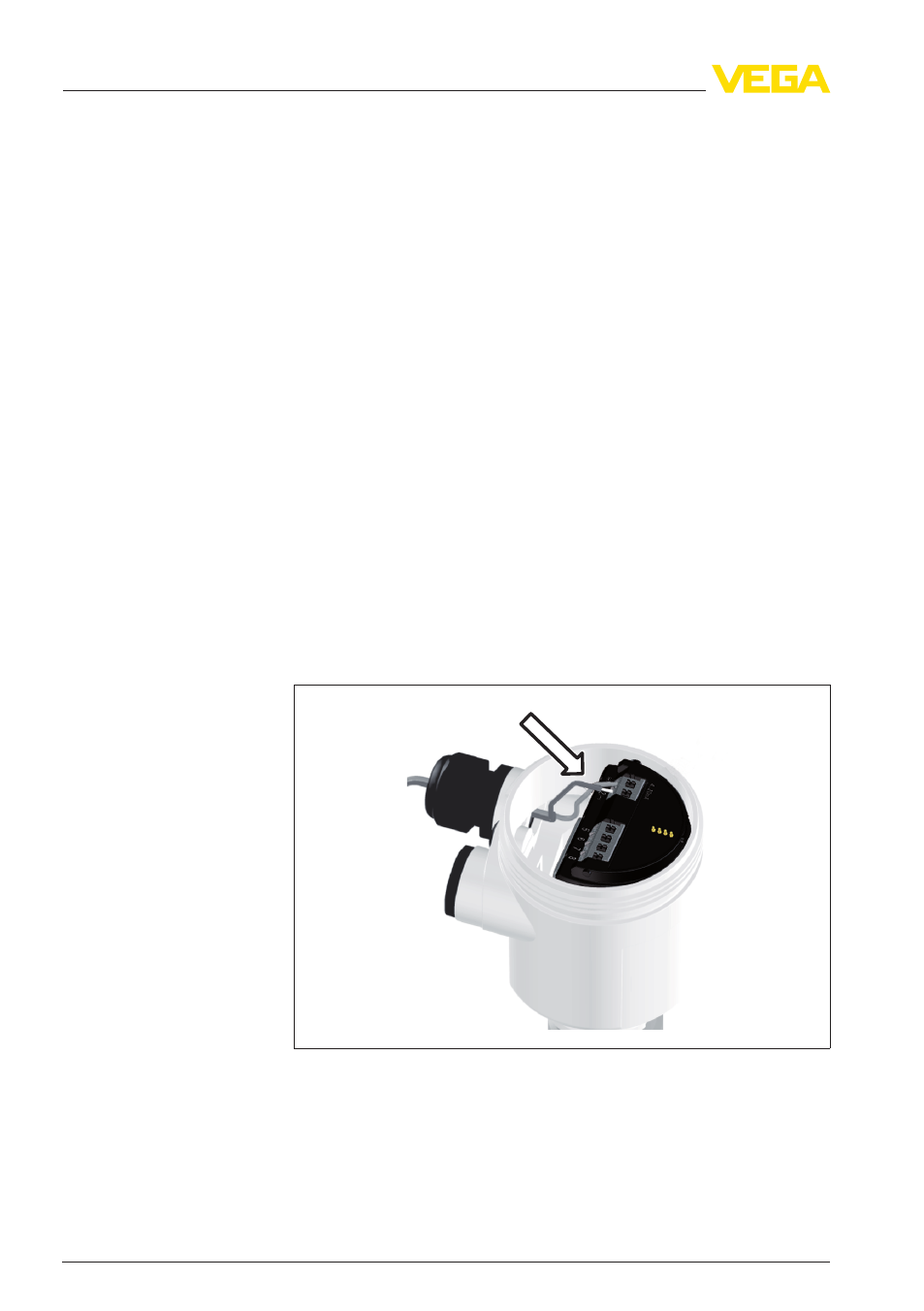

Fig. 19: Pasos de conexión 5 y 6
6 Enchufar los extremos de los conductores en los terminales según
el esquema
Técnica de conexión
Pasos de conexión
26 VEGAPULS 62 • Homologación según la directiva de radio LPR
5 Conectar a la tensión de alimentación y al sistema de bus
