Requisitos constructivos del tubo bypass:
l
Material metálico, interior del tubo liso
l
En caso de lado interior de la tubería demasiado rugosa, emplear
una tubería encajada (tubería en tubería) o un sensor de radar con
antena tubular
l
Las bridas están soldadas al tubo según la orientación del plano
de polarización en el tubo
l
Tamaño de ranura para reducciones ≤ 0,1 mm, p. Ej. en caso de
empleo de una llave esférica o de bridas intermedias para piezas
de tubo individuales
l
El diámetro de antena del sensor debe que coincidir lo más
posible con el diámetro interior del tubo.
l
El diámetro tiene que ser constante por toda la longitud
Equipos para un rango de temperatura hasta 250 °C o hasta 450 °C
tienen una pieza distanciadora entre la conexión a proceso y la
carcasa de la electrónica. Esta sirve para el desacoplamiento térmico
de la electrónica frente a las altas temperaturas de proceso.
Información:
La pieza distanciadora solamente puede entrar como máximo 50 mm
en el aislamiento del depósito. Solamente de esta forma existe un
desacoplamiento de temperatura seguro.
max. 50 mm
(1.97")
1
2
3

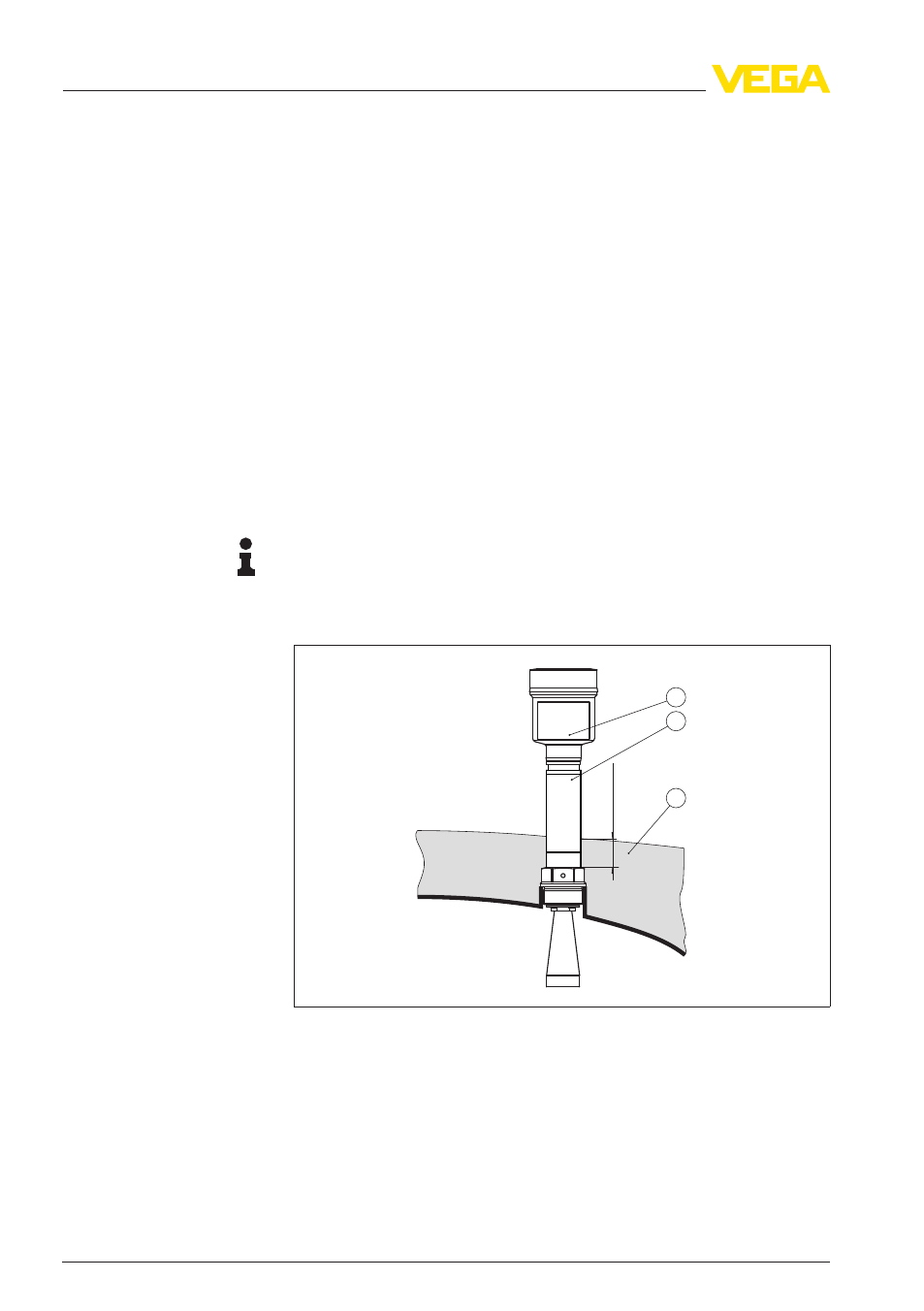

Fig. 15: Montaje del equipo con depósito aislado
1
Carcasa de la electrónica
2
Distanciador
3
Aislamiento del equipo
Durante las mediciones de nivel en silos de hormigón los sensores se
montan a menudo en cajas de protección. Las mismas puede ser p.
Ej. cajas subterráneas metálicas, cerradas.
Montaje en el aislamien-
to del equipo
Montaje en caja subte-
rránea
