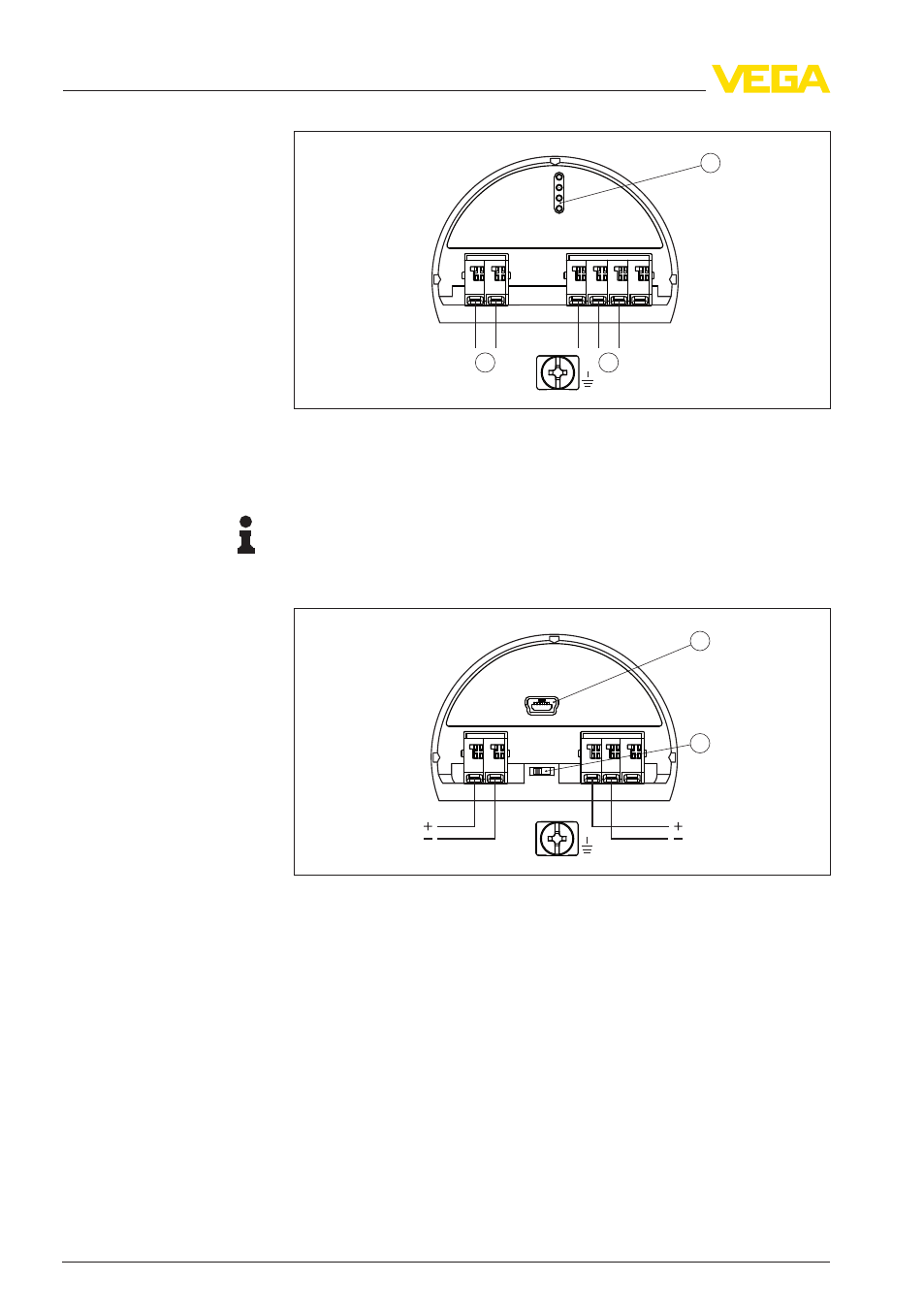

Fig. 21: Compartimiento de la electrónica con carcasa de dos cámaras.
1 Conexión interna hacia el compartimento de conexión
2 Para el módulo de indicación y configuración o adaptador de interface
Información:
La conexión de una unidad de indicación y configuración externa no
es posible con esa carcasa de dos cámara.
+
+
power supply
MODBUS
D0 D1 IS GND
USB
1
2
1 3 4 5 2 off on ( )
(
)
(-)
(-)
Fig. 22: Compartimiento de conexiones
1 Conexión Modbus
2 Conmutador deslizante para resistencia de terminación integrada (20 Ω)
3 Conexión USB
4 Alimentación de tensión
5 .4 F ase de conexión
Después de la conexión del VEGAPULS 62 al sistema de bus, el
equipo realiza primeramente un auto chequeo durante 30 segundos
aproximadamente. Se ejecutan los pasos siguientes:
l
Comprobación interna de la electrónica
l
Indicación del tipo de equipo, versión de hardware y software,
nombres del punto de medición en pantalla y PC.
Compartimiento de la
electrónica
Compartimiento de co-
nexiones
