Al pulsar el conmutador M-S Matrix se activa el circuito de codificación de matriz M-S de los canales 7 y 8. El control Width (Amplitud)
regula el balance entre las señales M y S. Gírelo en el sentido de las agujas del reloj para maximizar la señal S o lateral (mayor amplitud
aparente) y en el sentido contrario para minimizarla (menor amplitud aparente).
Acerca de la Matriz M-S: La técnica microfónica M-S (Mid-Side, o central-lateral) fue creada por el célebre inventor Alan Dower
Blumlein, pionero de la grabación estereofónica. Mientras que la técnica microfónica X-Y, mucho más utilizada, implica la disposición
de dos micrófonos con el mismo patrón polar (normalmente apuntando en un ángulo de 45 grados a izquierda y derecha de la fuente),
la técnica microfónica M-S utiliza un micrófono de patrón cardioide apuntando directamente hacia la fuente, y un segundo micrófono
de patrón bidireccional (o en forma de 8) orientado lateralmente. El codificador de matriz M-S suma las señales central y lateral (M+S)
y las envía al canal izquierdo, y las resta (M-S) enviándolas hacia el canal derecho. Ajustando el balance relativo entre las señales M y
S (con Octane, ello se consigue con el control Width), puede crear una imagen estéreo óptima. Una de las principales ventajas de la
técnica M-S radica en su compatibilidad mono, ya que la probabilidad de que se produzcan cancelaciones de fase al sumar la señal
estéreo en mono es mucho menor que con la técnica X-Y.

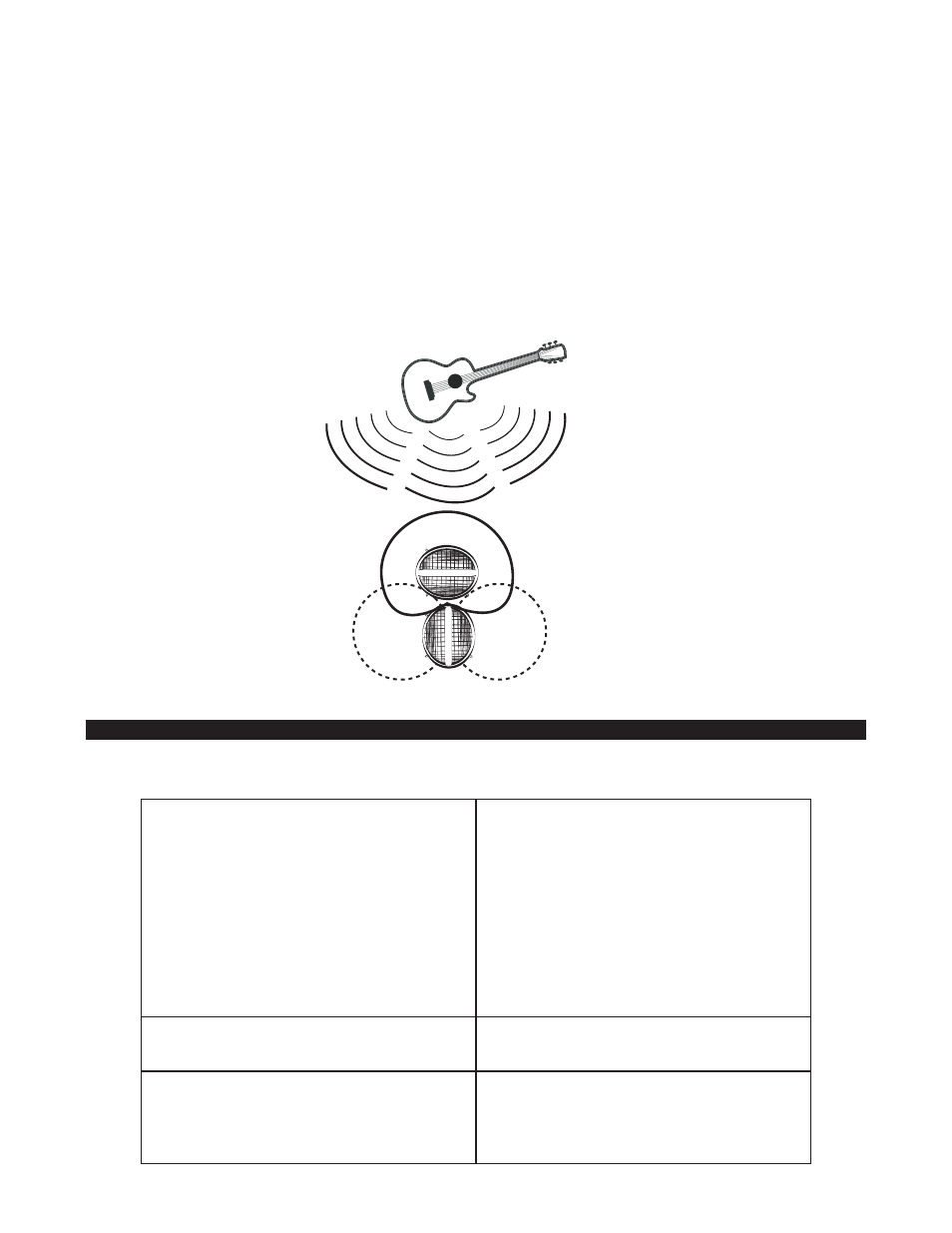

La siguiente ilustración muestra los patrones polares de dos micrófonos dispuestos según la técnica estéreo M-S.
Resolución de problemas
Octane es un dispositivo de precisión, diseñado y fabricado para ofrecer un rendimiento óptimo. Si a pesar de ello surge algún
problema, compruebe los siguientes puntos:
Los LEDs de canal no indican nivel de entrada Compruebe que la señal de entrada es válida
Compruebe que el cable conectado en la entrada
está en buen estado
Asegúrese de que el nivel de la señal sea suficiente
y que el atenuador (Pad) no está activado
Si está utilizando un micrófono de condensador,
compruebe que la alimentación phantom del canal
correspondiente está activada
Compruebe que no hay ningún dispositivo
conectado en la entrada de línea A/D del mismo
canal
Los LEDs de los canales 1 y 2 no indican nivel de entrada Asegúrese de no hay ningún dispositivo conectado
en las entradas de instrumento del canal
No hay señal digital de salida o la señal es ruidosa Compruebe el selector de frecuencia de
muestreo
y asegúrese de que la frecuencia
coincide con la seleccionada en su programa o
dispositivo de grabación digital
M
+S -S
