30

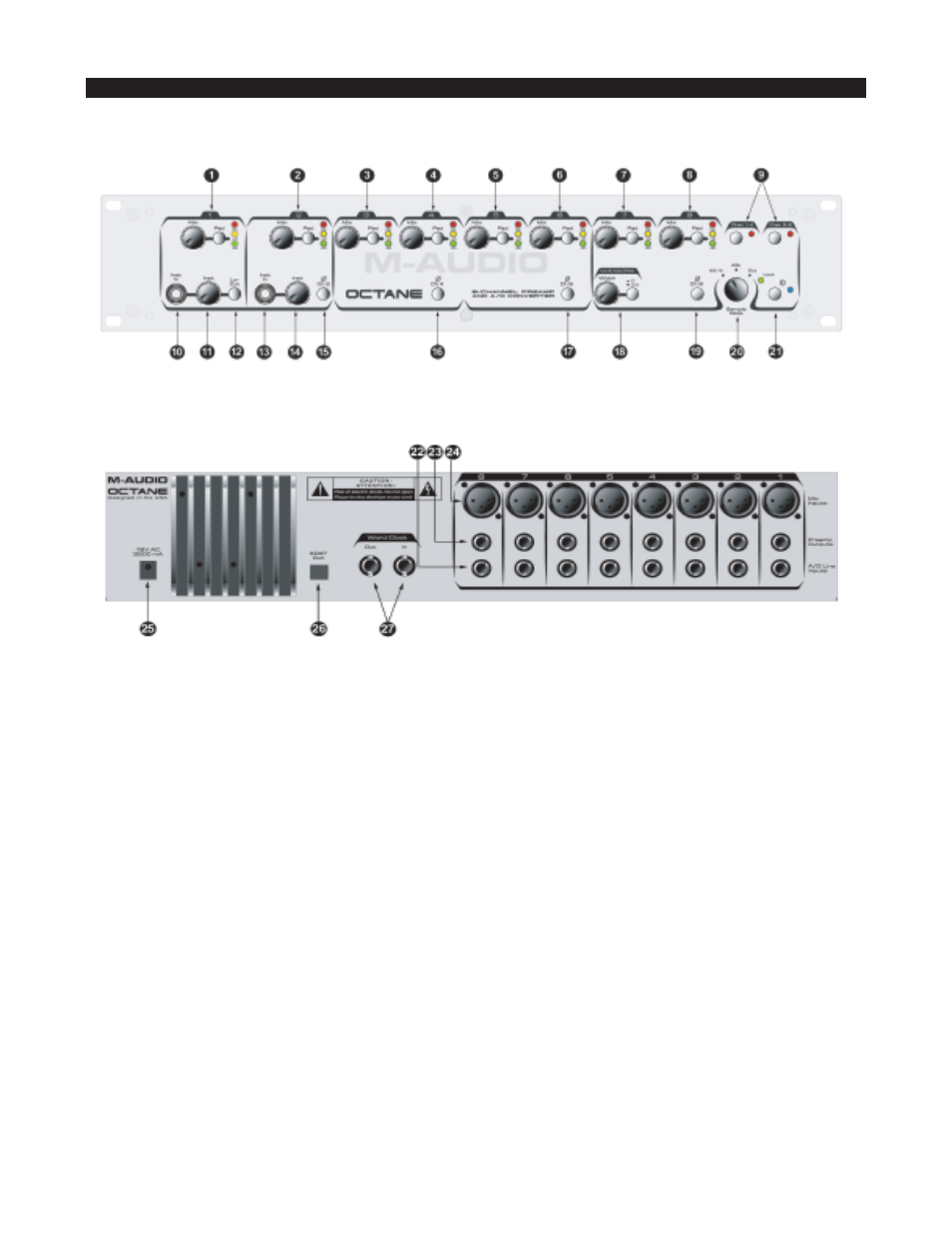

Controles y conectores
Panel frontal
Panel trasero
Descripción del panel frontal
1. Controles de nivel del canal 1 –
Mic – Controla el nivel de entrada del preamplificador de micro del canal. Gírelo en el sentido de las agujas del reloj para aumentar
la ganancia, y en sentido contrario para reducirla.
Pad (Atenuador) – Cuando este conmutador se encuentra en la posición “hacia adentro”, la señal sufre una atenuación de 20dB.
Use el atenuador si la señal de entrada es demasiado fuerte y el LED rojo Clip se ilumina para indicarlo.
Indicador LED de nivel – Medidor de nivel de entrada de tres segmentos:
Verde – Indica un nivel de entrada de -20dB
Amarillo – Indica un nivel de entrada de -10dB
Rojo – Un nivel de entrada de 0dB indica saturación. Este LED se ilumina a -3dB.
Acerca de los medidores: El sistema de medición varía en función del dispositivo hardware o software. Por ejemplo, los dispositivos
ADAT y algunos programas de grabación digital muestran señal a partir de un nivel de -40dB, mientras que los medidores de Octane
lo hacen a partir de -20dB. Por ello, es perfectamente posible que su programa de grabación u otro dispositivo de grabación digital
muestre actividad con niveles de señal muy bajos, incluso cuando los medidores de Octane no muestran lectura alguna.
En grabación digital, particularmente con tecnología de 24 bits, es importante conseguir un nivel de señal tan fuerte como sea posible
sin superar los 0dB. Cuanto mayor sea el nivel de entrada, mayor será la resolución de su grabación digital. Sin embargo, nunca supere
los 0dB, ya que la señal presentaría distorsión.
2. Controles de nivel del Canal 2 – Idénticos a los Controles de nivel del Canal 1, determinan los ajustes del canal 2. Consulte
la descripción del Canal 1 para más detalles.
3. Controles de nivel del Canal 3 – Idénticos a los Controles de nivel del Canal 1, determinan los ajustes del canal 3. Consulte
la descripción del Canal 1 para más detalles.
