Information:
Wir empfehlen hierzu die VEGABOX 02.
Sie enthält Anschlussklemmen und ein
Filterelement zum Druckausgleich. Für die
Montage im Freien steht eine passende
Wetterschutzhaube zur Verfügung.
Montagebeispiel

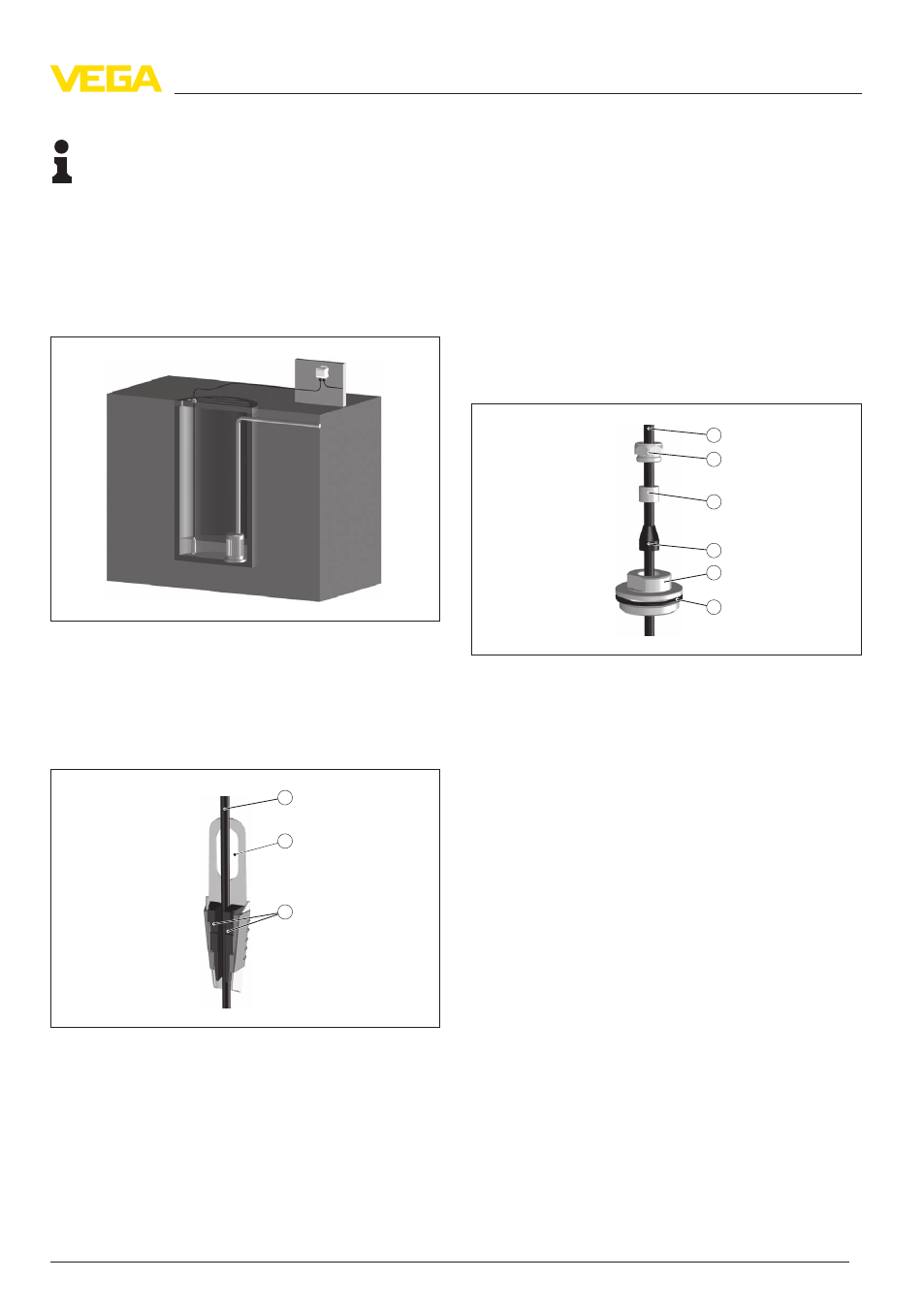

Abb. 2: Montagebeispiel: VEGAWELL S 51 im Pumpenschacht mit
Druckausgleichsgehäuse VEGABOX 02
3 .2
Montageschritte mit
Abspannklemme
2
3
1
Abb. 3: Abspannklemme
1 Tragkabel
2 Einhängeöffnung
3 Klemmwangen
Montieren Sie den VEGAWELL S 51 mit Ab-
spannklemme wie folgt:
1 Abspannklemme in geeigneten Wandhaken
einhängen
2 VEGAWELL S 51 auf die gewünschte Mess-
höhe absenken
3 Klemmwangen nach oben schieben und
Tragkabel zwischen die Klemmwangen drü-
cken
4 Tragkabel festhalten, Klemmwangen nach un-
ten schieben und mit einem leichten Schlag
fi
xieren
Der Ausbau erfolgt sinngemäß umgekehrt.
3 .3
Montageschritte mit Verschraubung
1
2
3
4
5
6
Abb. 4: Verschraubung
1 Tragkabel
2 Dichtschraube
3 Konushülse
4 Dichtkonus
5 Verschraubung
6 Dichtung
Montieren Sie den VEGAWELL S 51 mit Ver-
schraubung wie folgt:
1 Einschweißstutzen in die Behälterdecke ein-
schweißen
2 VEGAWELL S 51 durch den behälterseitigen
Einschweißstutzen G1½ A bzw. 1½ NPT auf
die gewünschte Höhe absenken
3 Tragkabel von unten durch die geöffnete Ver-
schraubung schieben
4 Dichtkonus und Konushülse über das Trag-
kabel schieben, mit der Dichtschraube von
Hand fixieren
5 Verschraubung in den Stutzen drehen, mit
SW 30 festdrehen, danach Dichtschraube mit
SW 19 festdrehen
So korrigieren Sie die Höhe:
1 Dichtschraube mit SW 19 lösen
VEGAWELL S 51 5
Montieren
