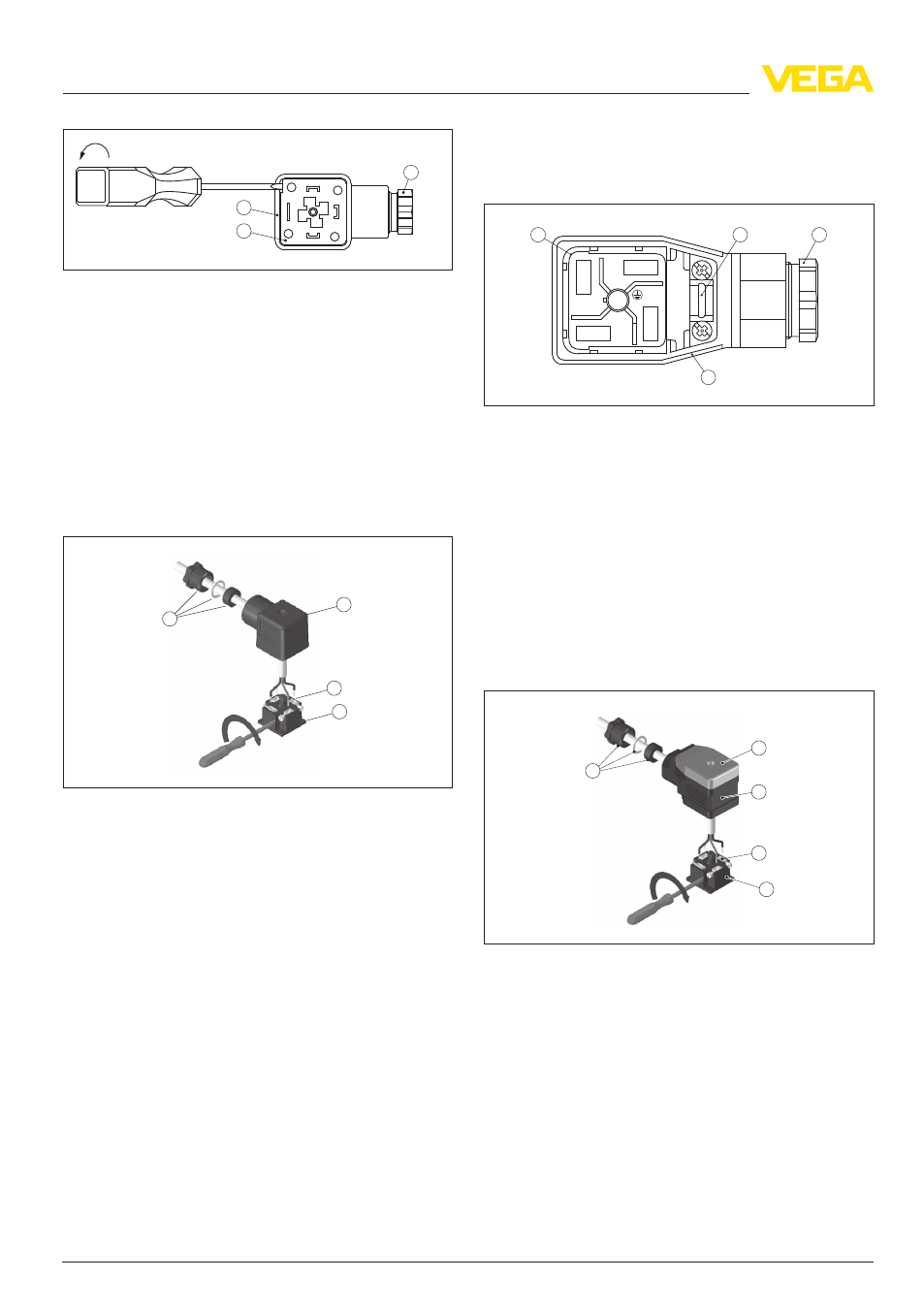

Abb. 1: Lösen des Steckereinsatzes
1 Kabelverschraubung
2 Steckereinsatz
3 Steckergehäuse
4 Anschlusskabel ca. 5 cm abmanteln, Ader-
enden ca. 1 cm abisolieren
5 Kabel durch die Kabelverschraubung in das
Steckergehäuse führen
6 Aderenden nach Anschlussplan an Klemmen
anschließen
2
3
1
4
Abb. 2: Anschluss an die Schraubklemmen
1 Kabelverschraubung
2 Steckergehäuse
3 Steckereinsatz
4 Steckerdichtung
7 Steckereinsatz in das Steckergehäuse einras-
ten und Sensordichtung einsetzen
8 Steckverbinder mit Dichtung auf VEGABAR S
16
stecken und Schraube festdrehen
Der elektrische Anschluss ist somit fertig gestellt.
Anschließen über Winkelsteckverbinder mit
Klappdeckel
Gehen Sie wie folgt vor:
1 Schraube im Deckel des Steckverbinders
lösen
2 Deckel hochklappen und abnehmen
3 Steckereinsatz nach unten herausdrücken
4 Schrauben an Zugentlastung und Kabelver-
schraubung lösen
4
3 2 1
3
2
1
Abb. 3: Lösen des Steckereinsatzes
1 Steckereinsatz
2 Zugentlastung
3 Kabelverschraubung
4 Steckergehäuse
5 Anschlusskabel ca. 5 cm abmanteln, Ader-
enden ca. 1 cm abisolieren
6 Kabel durch die Kabelverschraubung in das
Steckergehäuse führen
7 Aderenden nach Anschlussplan an Klemmen
anschließen
1
5
2
3
4
Abb. 4: Anschluss an die Schraubklemmen
1 Kabelverschraubung
2 Deckel
3 Steckergehäuse
4 Steckereinsatz
5 Steckerdichtung
8 Steckereinsatz in das Steckergehäuse einras-
ten und Sensordichtung einsetzen
6 VEGABAR S 16
An die Spannungsversorgung anschließen
