1
2
3

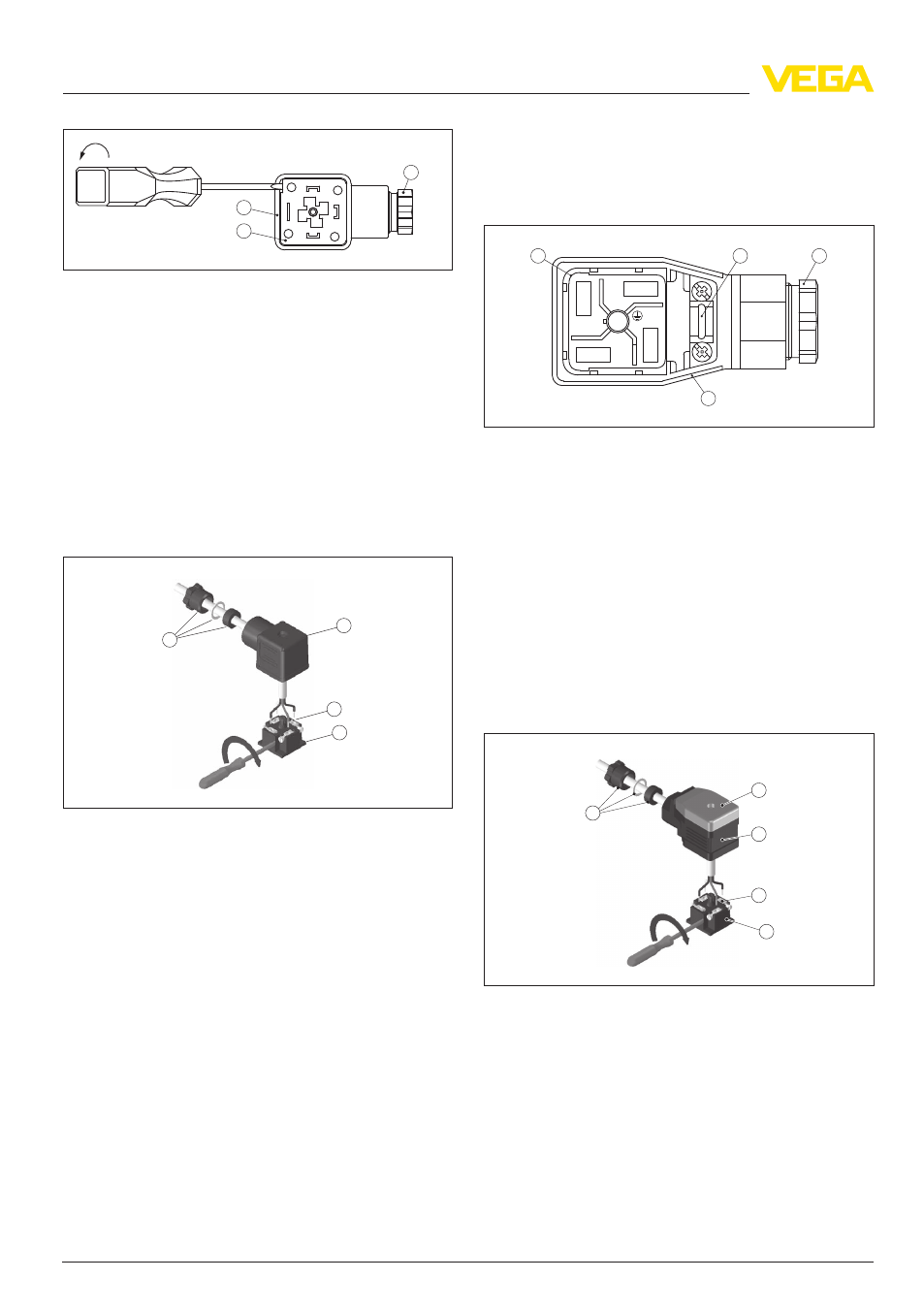

Fig. 17: Desserrez l'insert du connecteur
1 Presse-étoupe
2 Insert du connecteur
3 Boîtier du connecteur
4 Enlevez la gaine du câble de raccordement sur
5
cm env. et dénudez l'extrémité des conduc-
teurs sur 1 cm env.
5 Conduisez le câble dans le boîtier du connec-
teur par le presse-étoupe
6 Raccordez les fins de conducteurs aux bornes
suivant le schéma de raccordement
2
3
1
4
Fig. 18: Raccordement aux bornes à vis
1 Presse-étoupe
2 Boîtier du connecteur
3 Insert du connecteur
4 Joint d'étanchéité du connecteur
7 Encliquetez le connecteur dans le boîtier et
mettez le joint d'étanchéité du capteur en place
8 Enfichez le connecteur muni du joint sur le
VEGABAR S 16 et serrez bien la vis
Le raccordement électrique est maintenant ter-
miné.
Raccordement par connecteur coudé avec
couvercle rabattable
Procédez comme suit :
1 Desserrez la vis du couvercle du connecteur
2 Soulevez le couvercle et enlevez-le
3 Enlevez l'insert du connecteur vers le bas en
appuyant dessus
4 Desserrez les vis à la décharge de traction et
au presse-étoupe
4
3 2 1
3
2
1
Fig. 19: Desserrez l'insert du connecteur
1 Insert du connecteur
2 Décharge de traction
3 Presse-étoupe
4 Boîtier du connecteur
5 Enlevez la gaine du câble de raccordement sur
5
cm env. et dénudez l'extrémité des conduc-
teurs sur 1 cm env.
6 Conduisez le câble dans le boîtier du connec-
teur par le presse-étoupe
7 Raccordez les fins de conducteurs aux bornes
suivant le schéma de raccordement
1
5
2
3
4
Fig. 20: Raccordement aux bornes à vis
1 Presse-étoupe
2 Couvercle
3 Boîtier du connecteur
4 Insert du connecteur
5 Joint d'étanchéité du connecteur
8 Encliquetez le connecteur dans le boîtier et
mettez le joint d'étanchéité du capteur en place
30 VEGABAR S 16
Raccordement à l'alimentation de tension
